테스트 영역: 유용한 정보

기능에 대한 설명
테스트 영역 기능을 사용하면 실제로 재현하기 어려운 조건에서 장치의 동작을 관찰하고 다음을 확인하고 확인할 수 있습니다.

설치 선택 사항
장치에 구성된 매개 변수의 값The value of the parameters configured on the device

Ekip Connect에 의해 표시되는 트리핑 시간은 실제 상황과 비교하여 다른 허용 오차로 시뮬레이션된 것일 뿐입니다. 이 테스트는 실제 전류 주입 테스트가 아닙니다. 이 기능의 목적은 특정 오류 이벤트의 경우 특정 매개 변수 집합에 따라 트립이 발생하는지 여부를 확인하는 것입니다.

시험의 종류
다음과 같은 유형의 테스트를 사용할 수 있습니다.

테스트: 수동으로 사용자 정의된 전류 및/또는 전압 값을 시뮬레이션합니다(테스트 영역: 테스트).
테스트 시퀀스: 가능한 가장 광범위한 비정상 전류 및 전압 값을 포괄하는 사전 정의된 테스트 시퀀스를 실행합니다. 사용자 정의 테스트 시퀀스를 만들 수 있습니다(테스트 영역: 테스트 시퀀스).
트립 테스트: 개방 솔레노이드의 작동을 점검합니다. 특히, trip 명령 후 회로 차단기가 닫힌 상태에서 열린 상태로 전환되는지 확인합니다(테스트 영역: 트립 테스트).

테스트 세션
테스트 세션을 정의한 다음 테스트 보고서를 관리할 때 유용한 다음과 같은 추가 정보를 추가할 수 있습니다.

세션 이름
장소
클라이언트
테스트를 수행하는 작업자

시험성적서
수행된 각 테스트에 대한 보고서를 표시할 수 있습니다. 보고서에는 다음 정보가 포함됩니다.

세션 이름 및 연산자
테스트 이름
테스트 날짜 및 시간
테스트 중에 생성된 전류 및 전압 값(페이저 다이어그램으로 표시)
테스트한 장치의 설정
테스트 결과
사용 중인 디스크립터 파일
Ekip Connect 버전

요구 사항

기능에 대한 액세스	무제한
기능을 지원하는 장치 유형	회로 차단기용 외부 장치(예: Ekip Up) 회로 차단기
장치 상태	연결 및 통신 참고: 테스트 중에는 전류가 0이어야 합니다.
장치와의 연결 유형	Ekip T&P를 통한 연결

>> 지원되는 장치 및 각 장치의 요구 사항에 대한 자세한 내용은 여기에서 제공되는 문서 9AKK108467A9238을 참조하십시오.

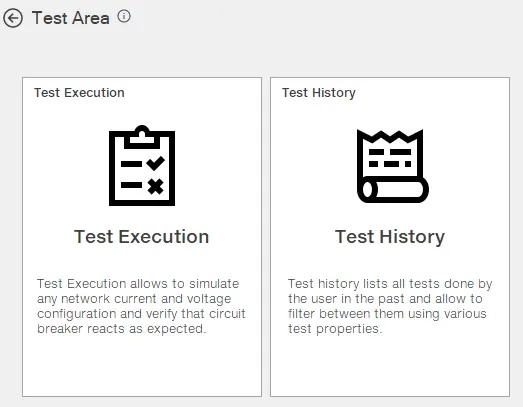

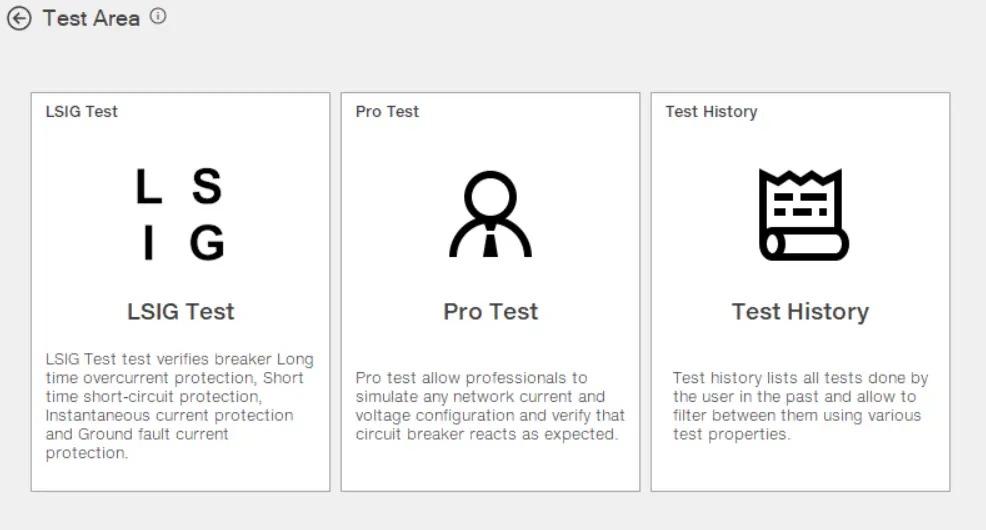

어떻게 생겼나요?

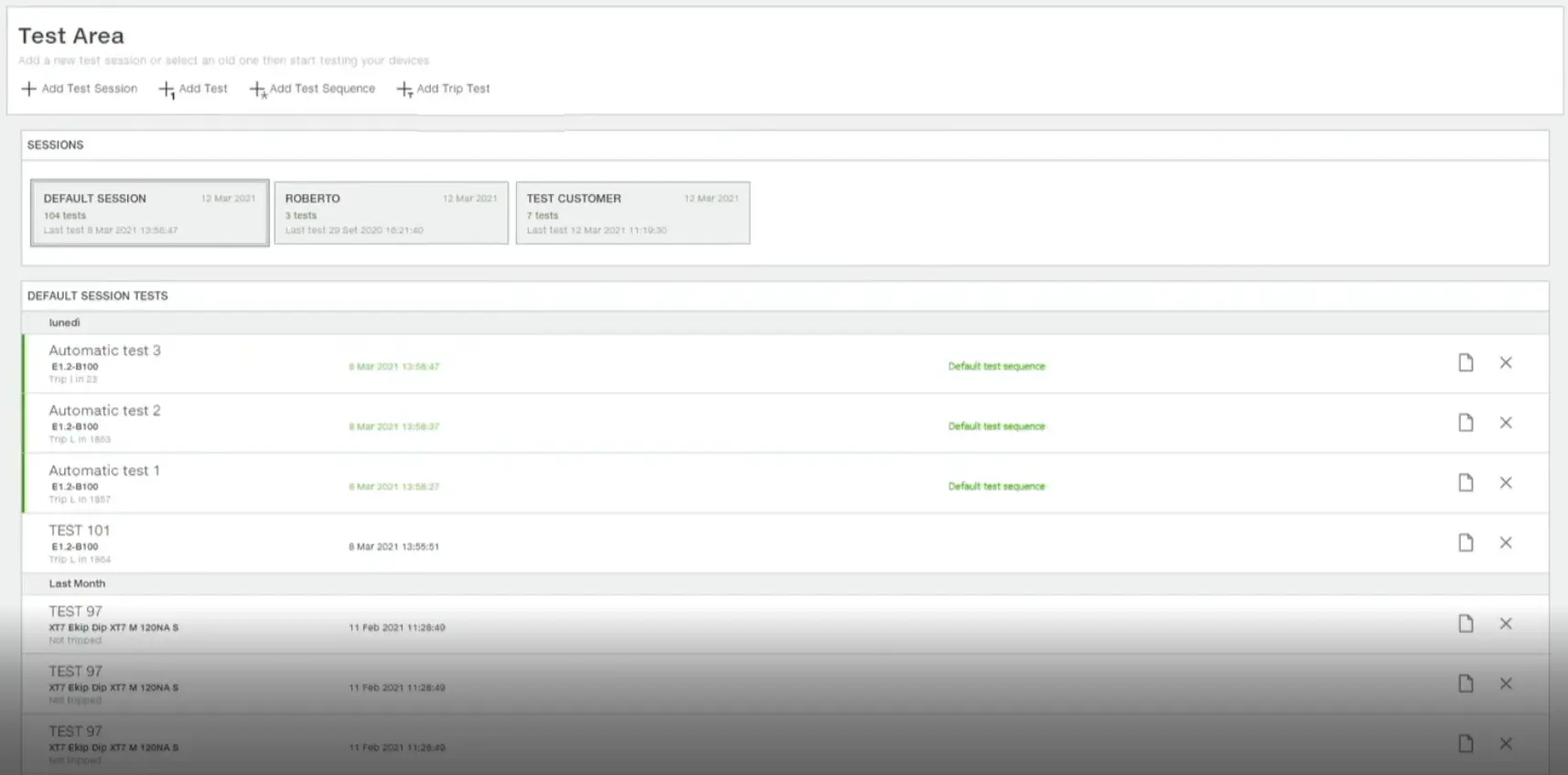

부품	설명
테스트 영역	다양한 테스트를 실행하고 테스트 세션을 추가하는 버튼입니다.
테스트 세션	사용 가능한 테스트 세션: 기본 세션: 추가 정보 없이 생성된 테스트를 수집하기 위해 Ekip Connect에 의해 자동으로 생성된 세션입니다. 사용자 지정 세션: 동일한 추가 정보가 포함된 테스트를 수집하기 위해 사용자가 만든 세션입니다.
세션 테스트	테스트 세션에서 선택한 세션에서 수행된 테스트 목록입니다. 각 테스트에 대해 다음과 같은 세부 정보가 제공됩니다. 결과: 걸려 넘어짐/걸려 넘어지지 않음 테스트 이름 장치의 유형 및 사용자 지정 이름 테스트 생성 날짜 및 시간 테스트가 속한 모든 테스트 시퀀스 작업 버튼: : 테스트 보고서 보기 : 테스트를 삭제합니다. : 메모 추가/편집

테스트 세션 만들기

Tools(도구) > Test(테스트) 영역에서 Add test session(테스트 세션 추가)을 클릭합니다.
세션에서 테스트에 대한 모든 추가 정보를 입력하고 OK를 클릭합니다: 생성된 세션의 버튼이 테스트 세션에 나타납니다.
세션을 삭제하려면 세션 버튼 위에 커서를 놓고 나타나는 버튼을 클릭합니다 .
세션을 시작하려면 세션 버튼을 선택합니다: 수행된 테스트는 선택한 세션에 저장됩니다.
테스트를 수행하려면 테스트 영역: 테스트, 테스트 영역: 테스트 시퀀스, 테스트 영역: 트립 테스트를 참조하십시오.
