Área de teste: informações úteis

Descrição da função

A função de área de teste permite que você observe o comportamento do dispositivo em condições difíceis de reproduzir na realidade, e verifique e confirme o seguinte:

As escolhas de instalação feitas
o valor dos parâmetros configurados no dispositivo

O tempo de viagem exibido pelo Ekip Connect é apenas simulado, com tolerâncias diferentes em comparação com a situação real. O teste não é um teste real de injeção de corrente. O objetivo dessa função é verificar se, no caso de um evento específico de falha, ocorre um disparo de acordo com um determinado conjunto de parâmetros.

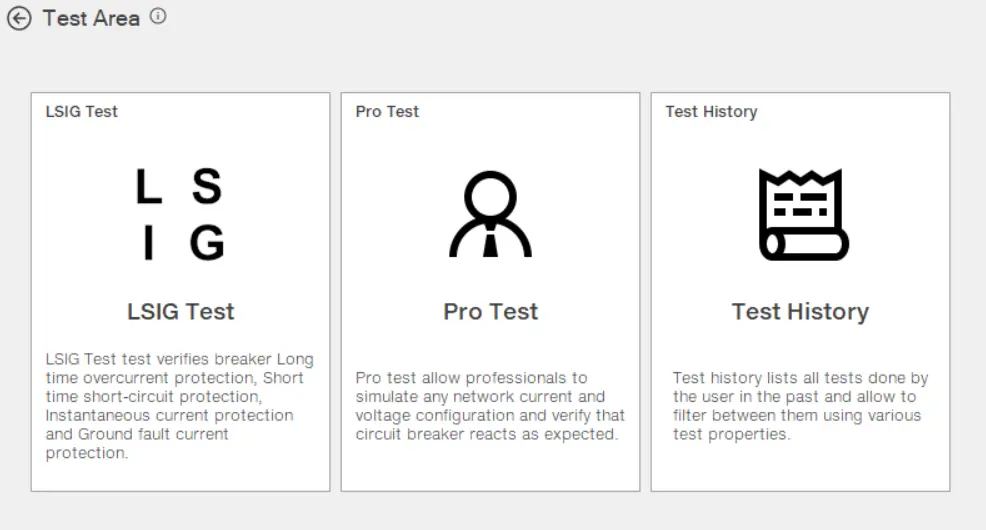

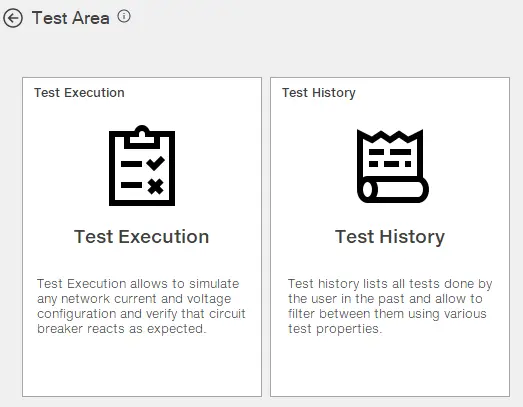

Tipos de testes

Os seguintes tipos de testes estão disponíveis.

Teste: simula valores de corrente e/ou tensão manualmente personalizados (Área de Teste: Teste).
Sequência de teste: executa uma sequência de testes pré-definidos que cobrem a maior faixa possível de valores anormais de corrente e tensão. Sequências de teste personalizadas podem ser criadas (área de teste: sequência de teste).
Teste de disparo: verifica o funcionamento do solenóide de abertura. Em particular, verifica que, após um comando de disparo, o disjuntor muda do estado fechado para o estado aberto (área de teste: teste de disparo).

Sessão de teste

É possível definir uma sessão de teste e então adicionar informações suplementares úteis ao gerenciar relatórios de teste, tais como:

Nome da sessão
lugar
cliente
operador Performing os testes

Relatório de teste

Um relatório pode ser exibido para cada teste realizado. O relatório contém as seguintes informações:

Nome da sessão e operador
Nome do teste
Data e hora do teste
Valores de corrente e tensão gerados durante o teste, representados em um diagrama de fasores
Configurações do dispositivo testado
Resultado do teste
arquivo descritor em uso
Versão Ekip Connect

Requisitos

Acesso à função	Irrestrito
Tipo de dispositivos que suportam a função	Unidade externa para disjuntores (por exemplo, Ekip Up) Disjuntores
Status do dispositivo	Conectados e comunicando-se Nota: durante o teste, as correntes devem estar em 0.
Tipo de conexão com o dispositivo	Conexão via Ekip T&P

>> Para mais detalhes sobre dispositivos suportados e requisitos para cada um, consulte o documento 9AKK108467A9238 disponível aqui.

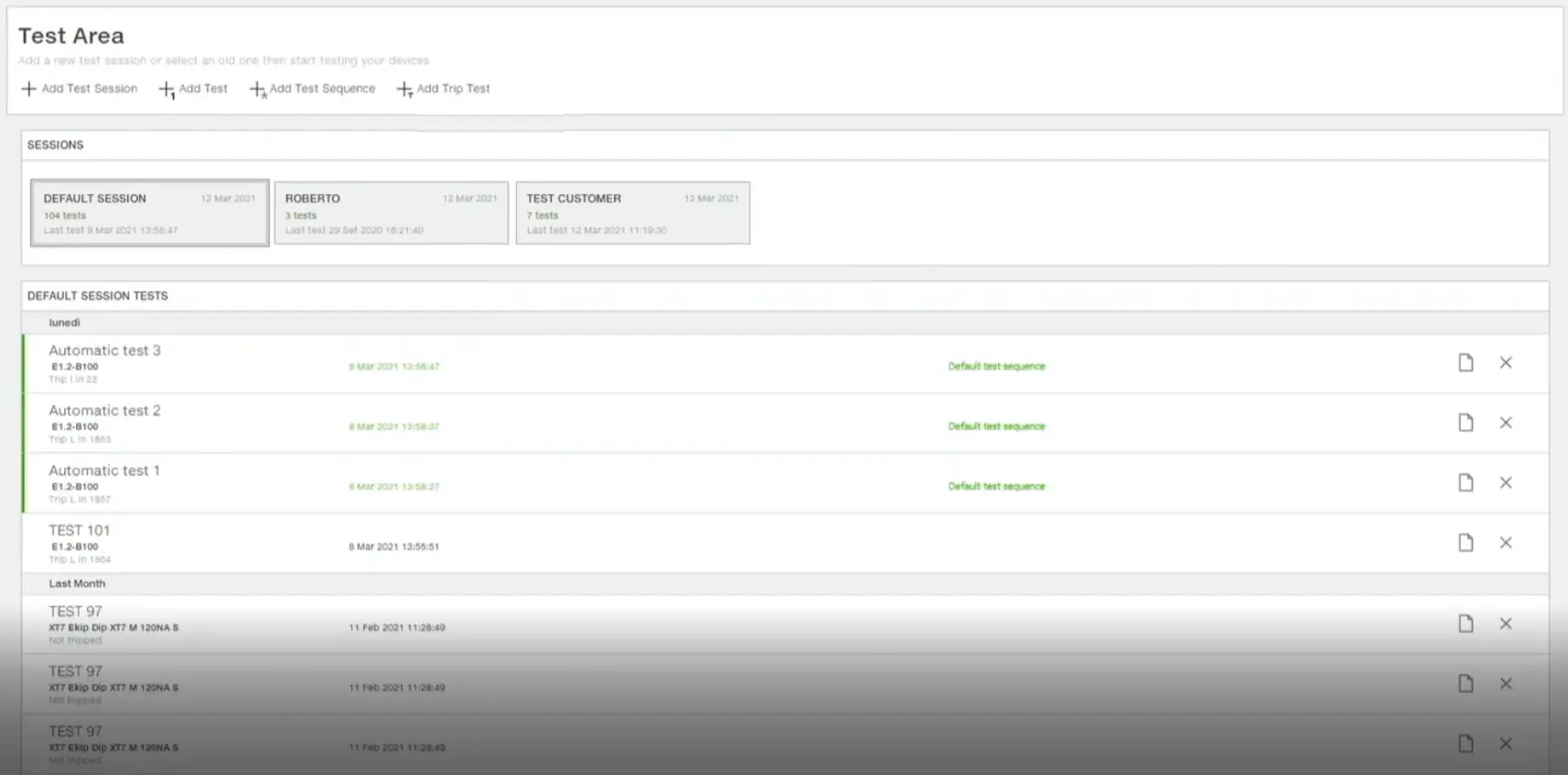

Como é

Descrição

da Peça
Área de teste	Botões para rodar os vários testes e adicionar sessões de teste.
Sessões de teste	Sessões de teste disponíveis: Sessão padrão: sessão criada automaticamente pelo Ekip Connect para coletar os testes gerados sem informações adicionais. Sessões personalizadas: sessões criadas pelo usuário para coletar testes com as mesmas informações adicionais.
Testes de Sessão	Lista de testes realizados na sessão selecionada nas sessões de Teste. Os seguintes detalhes são fornecidos para cada teste: Resultado: Tropeçou/Não tropeçou Nome do teste Tipo e nome personalizado do dispositivo Data e hora de geração do teste Qualquer sequência de teste à qual o teste pertence Botões de ação: : ver relatório de teste : elimina um teste : adicionar/editar notas

da Peça

Área de teste

Botões para rodar os vários testes e adicionar sessões de teste.

Sessões de teste

Sessões de teste disponíveis:

Sessão padrão: sessão criada automaticamente pelo Ekip Connect para coletar os testes gerados sem informações adicionais.
Sessões personalizadas: sessões criadas pelo usuário para coletar testes com as mesmas informações adicionais.

Testes de Sessão

Lista de testes realizados na sessão selecionada nas sessões de Teste. Os seguintes detalhes são fornecidos para cada teste:

Resultado: Tropeçou/Não tropeçou
Nome do teste
Tipo e nome personalizado do dispositivo
Data e hora de geração do teste
Qualquer sequência de teste à qual o teste pertence
Botões de ação:
- : ver relatório de teste
- : elimina um teste
- : adicionar/editar notas

Crie uma sessão de teste

Na área de Ferramentas > Teste, clique em Adicionar sessão de teste.
Preencha todas as informações adicionais dos testes na sessão e clique em OK: o botão da sessão criada aparece em Sessões de Teste.
Para deletar a sessão, coloque o cursor sobre o botão da sessão e clique no botão que aparecer.
Para iniciar uma sessão, selecione o botão da sessão: os testes realizados são salvos na sessão selecionada.
Para realizar um teste, veja Área de teste: Teste, Área de Teste: Sequência de Teste, Área de Teste: Teste de viagem.
