시험 지역: 시험

This article has been translated automatically. See the original version.
묘사
이 테스트를 통해 수동으로 사용자 정의된 전류 및/또는 전압 값을 시뮬레이션할 수 있습니다.

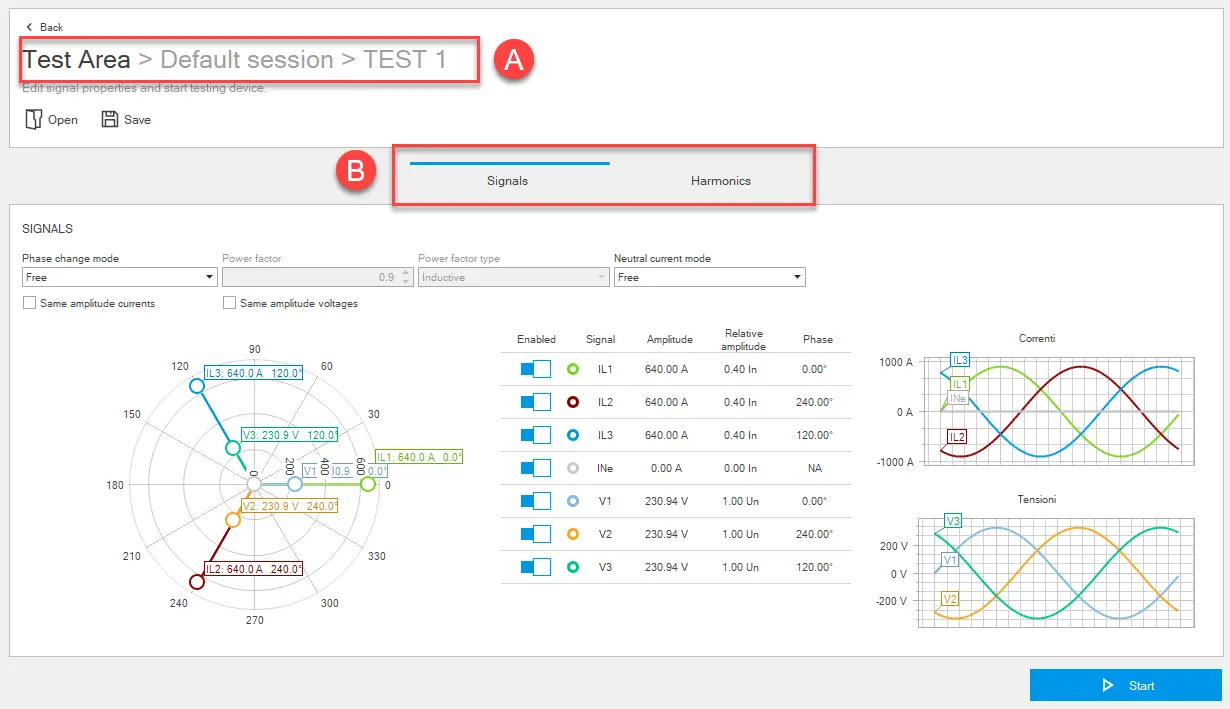

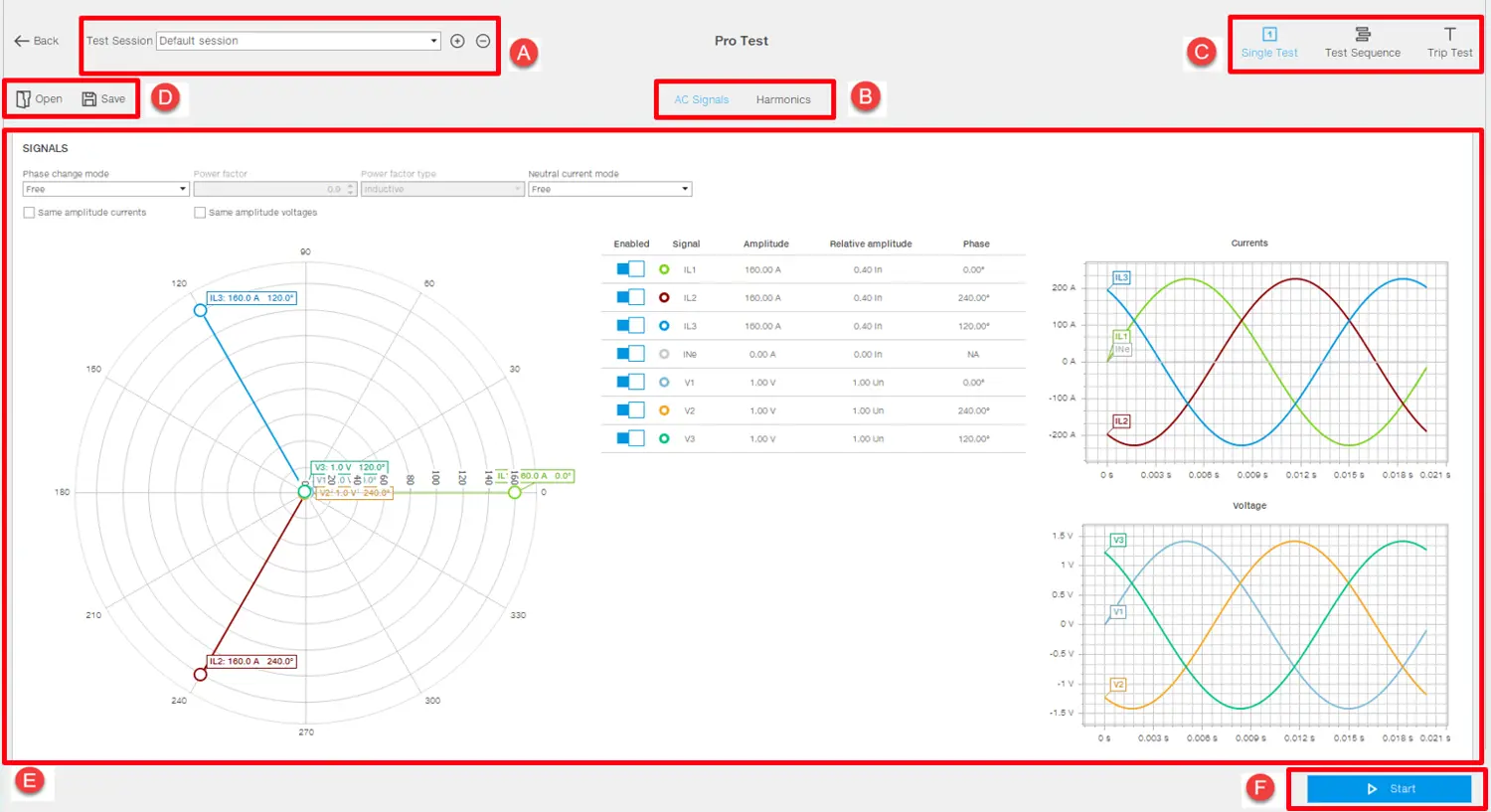

어떻게 생겼나요?
test area manual

부분
기능
뒤로 테스트 영역 기능의 기본 페이지로 돌아갑니다.
열다 이전에 다운로드하여 PC에 저장한 페이지에서 테스트를 엽니다.
구해내다 테스트를 .test 형식으로 PC에 저장합니다.
참고: .test 형식은 Ekip Connect로만 읽을 수 있는 독점 형식입니다.
A 열린 테스트의 세션 및 제목을 나타냅니다.
B Signals or Harmonics(신호 또는 고조파) 탭을 선택합니다.
시작하다 테스트를 시작합니다.

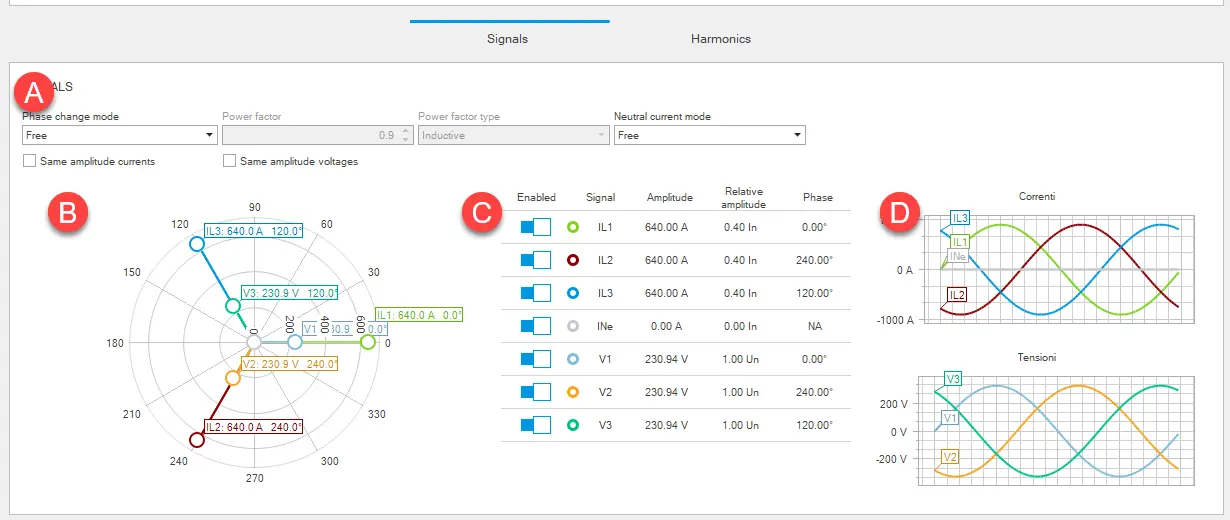

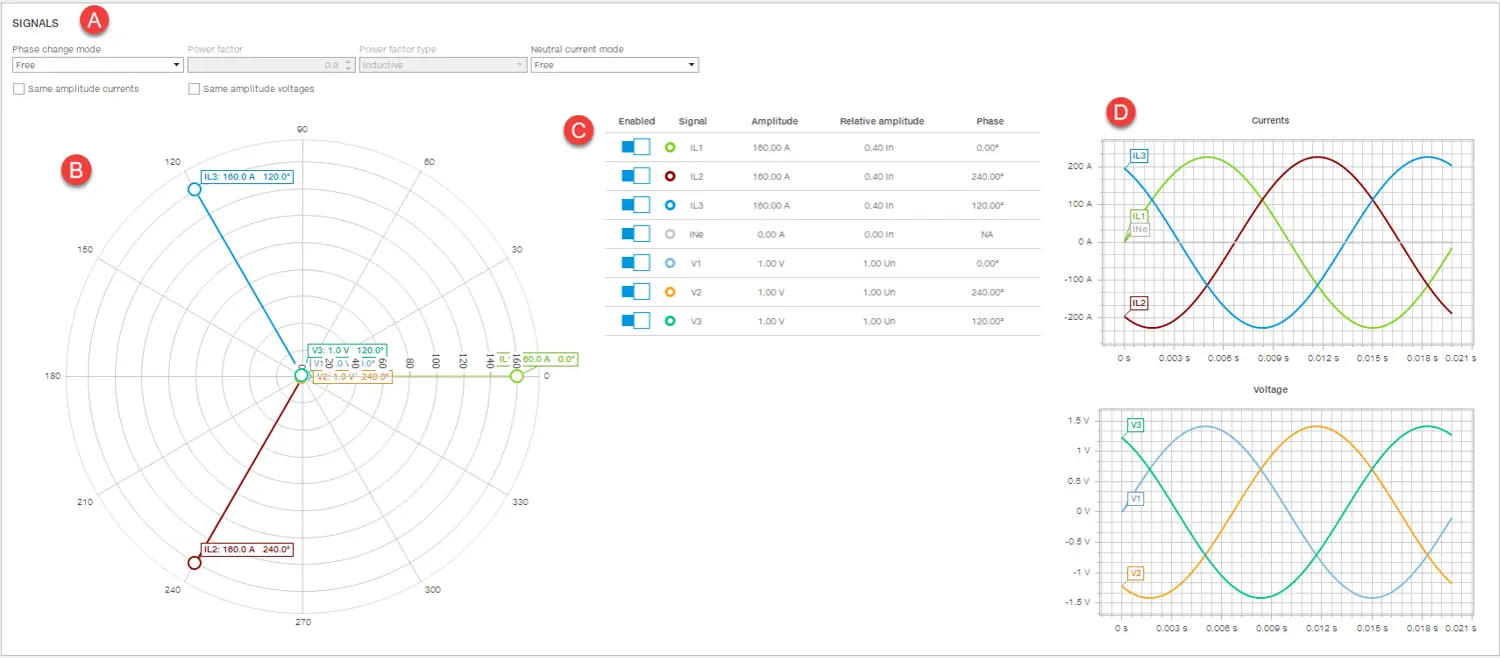

Tab signal

부분
묘사
A 신호 설정(예: 부하 유형(유도 또는 용량성), 역률).
B 페이저 다이어그램: 테스트 중에 시뮬레이션할 신호의 페이저의 위상 변이와 진폭을 표시하고 변경할 수 있습니다.
Bulb icon페이저의 끝을 드래그하여 다이어그램을 수정하기만 하면 됩니다.
C
신호 테이블: 테스트 신호의 기본 구성 요소에 대한 진폭 및 위상차의 수치 값을 표시하고 변경할 수 있습니다. 진폭은 상대(정격 전류/전압)와 절대 항(암페어/볼트)으로 모두 표현할 수 있습니다.
D phasor 다이어그램 또는 신호 테이블의 설정을 기반으로 한 전류 및 전압 그래프.

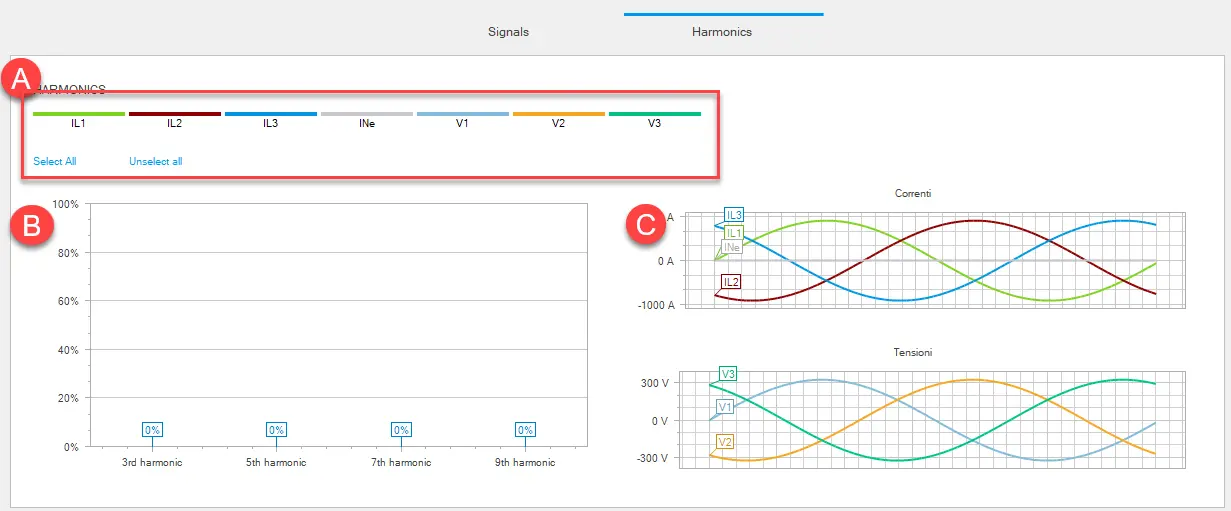

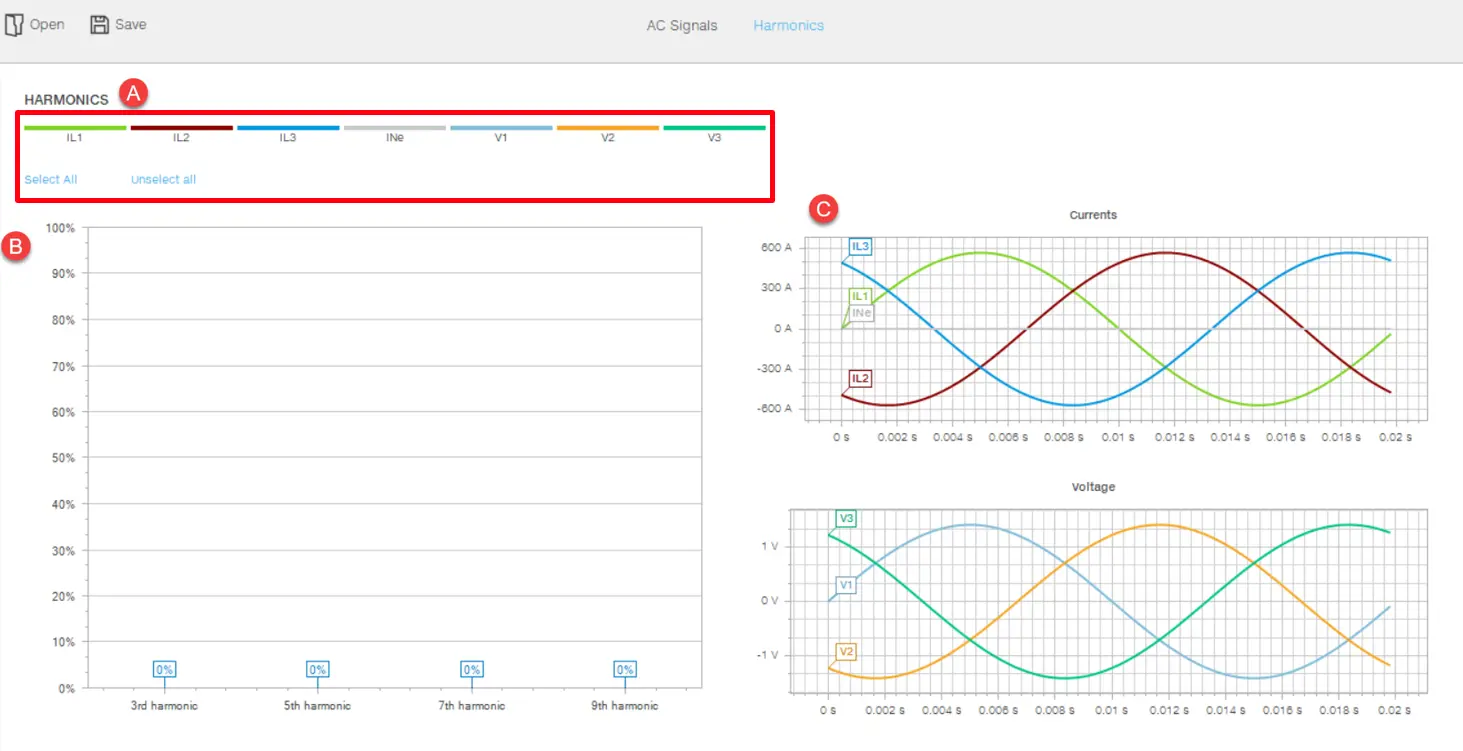

Harmonic tab

부분
묘사
A 고조파 성분의 진폭이 변경될 전류 위상 또는 전압을 선택/선택 취소하기 위한 영역
B 고조파 다이어그램: AC 테스트 신호의 고조파 성분인 3번째, 5번째, 7번째 및 9번째 고조파 성분의 진폭을 표시하고 수정합니다.
Bulb icon 조화의 점을 드래그하기만 하면 다이어그램이 수정됩니다.
C 고조파 다이어그램의 설정을 기반으로 한 전류 및 전압 그래프.

수동 테스트 시작
Danger Icon 주의! 전류가 흐르지 않는 상태에서 테스트를 수행합니다.

  1. 장치가 연결되고 Ekip Connect와 통신한 상태에서 도구 > 테스트 영역을 클릭합니다.
  2. 필요한 경우 테스트를 수행할 세션을 만들거나 선택합니다(테스트 세션 만들기).
  3. Run test(테스트 실행)를 클릭하면 테스트 페이지가 열립니다.
  4. Signals and Harmonics(신호 및 고조파) 탭의 값을 장치 구성 및 테스트할 조건에 따라 사용자 지정합니다.
  5. 시작을 클릭하십시오 : 신호가 보호 릴리스로 전송되고 테스트의 점진적 상태를 보여주는 창이 열립니다.
  6. 릴리스는 구성 방법에 따라 트립을 생성할 수 있습니다.
참고: 테스트 중에는 어떤 매개변수도 편집할 수 없습니다.
  1. 테스트를 중단하려면 중지를 클릭합니다.
  2. 보고서를 보려면 테스트 보고서 보기를 클릭하면 테스트 보고서가 나타납니다.
  3. 필요한 경우 데이터를 .xlsx 형식으로 내보내거나, .pdf 형식으로 다운로드하거나, 보고서를 인쇄합니다.
