소개
머리말
Ekip Connect는 여러 장치에 동시에 연결할 수 있지만 한 번에 하나의 장치와만 통신할 수 있습니다.
|
연결 유형
|
설명 | 절차 |
|---|---|---|
| 티앤피(T&P) | Ekip T&P 또는 Ekip 프로그래밍 변환기를 사용하여 USB 플래시 드라이브를 통해 스캔합니다. | ABB 키를 통한 스캔 |
| 직렬 | 직렬 네트워크를 통해 연결된 장치를 찾습니다. | 시리얼 버스 스캔 |
| 이더넷 | 이더넷 네트워크를 통해 연결된 장치를 검색하는 스캔. 각 장치는 IP 주소를 통해 인식됩니다. | 이더넷 네트워크 스캔 |
| 수동 |
매개변수와 Modbus 연결 방법의 수동 정의로 스캔합니다.
SlaveID(장치 간 통신 식별자 ABB S.p.A)가 없는 장치에 특히 유용합니다.
|
수동 스캔 |
참고 : 소프트웨어를 처음 사용하는 경우 USB(Ekip T&P 또는 Ekip 프로그래밍)를 통한 연결을 사용하는 것이 좋습니다.
참고 : 장치는 EPiC 앱을 통해 BLE(Bluetooth Low Energy)를 통해 연결할 수 있습니다. 자세한 내용은 여기에서 사용할 수 있는 앱 설명서를 참조하세요.

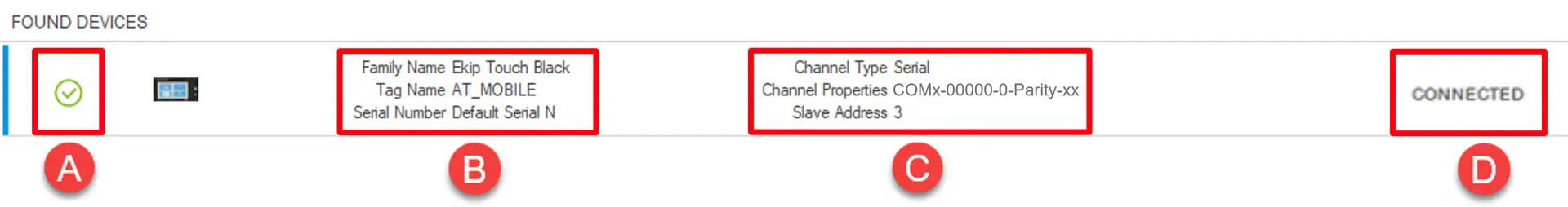

스캔 페이지의 장치 정보
Devices found(발견된 장치) 섹션에는 스캔 후 검색된 장치가 나열됩니다. 각 장치에 대해 다음 정보가 제공됩니다.
| 부품 | 설명 |
|---|---|
| A |
장치 상태:
참고: 연결이 끊긴 장치는 다음 스캔 또는 Ekip Connect 다시 시작할 때까지 계속 표시됩니다.
|
| B |
장치 제품군 식별자, 태그 이름 및 일련 번호
참고: 매개 변수 태그 이름은 클래식 보기에서 편집할 수 있습니다 > 단위 구성
|
| C | 연결 및 구성에 사용되는 IP 주소 및/또는 포트 |
| D |
참고: Ekip Connect는 한 번에 하나의 장치만 구성하고 모니터링할 수 있습니다. 선택한 장치와의 통신을 활성화하면 이전에 활성화된 장치와의 통신이 금지됩니다.
|
