대시보드

페이지 기능

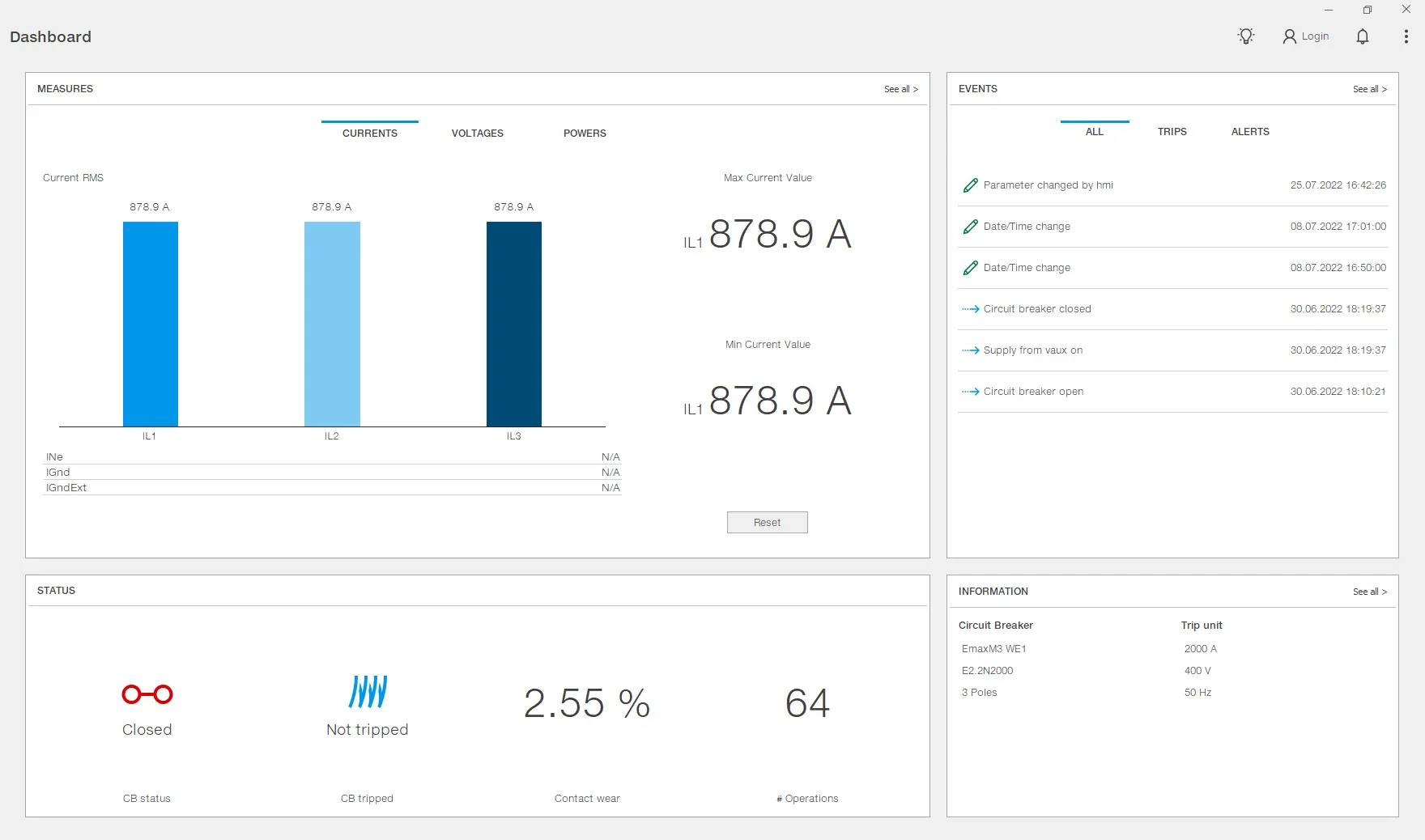

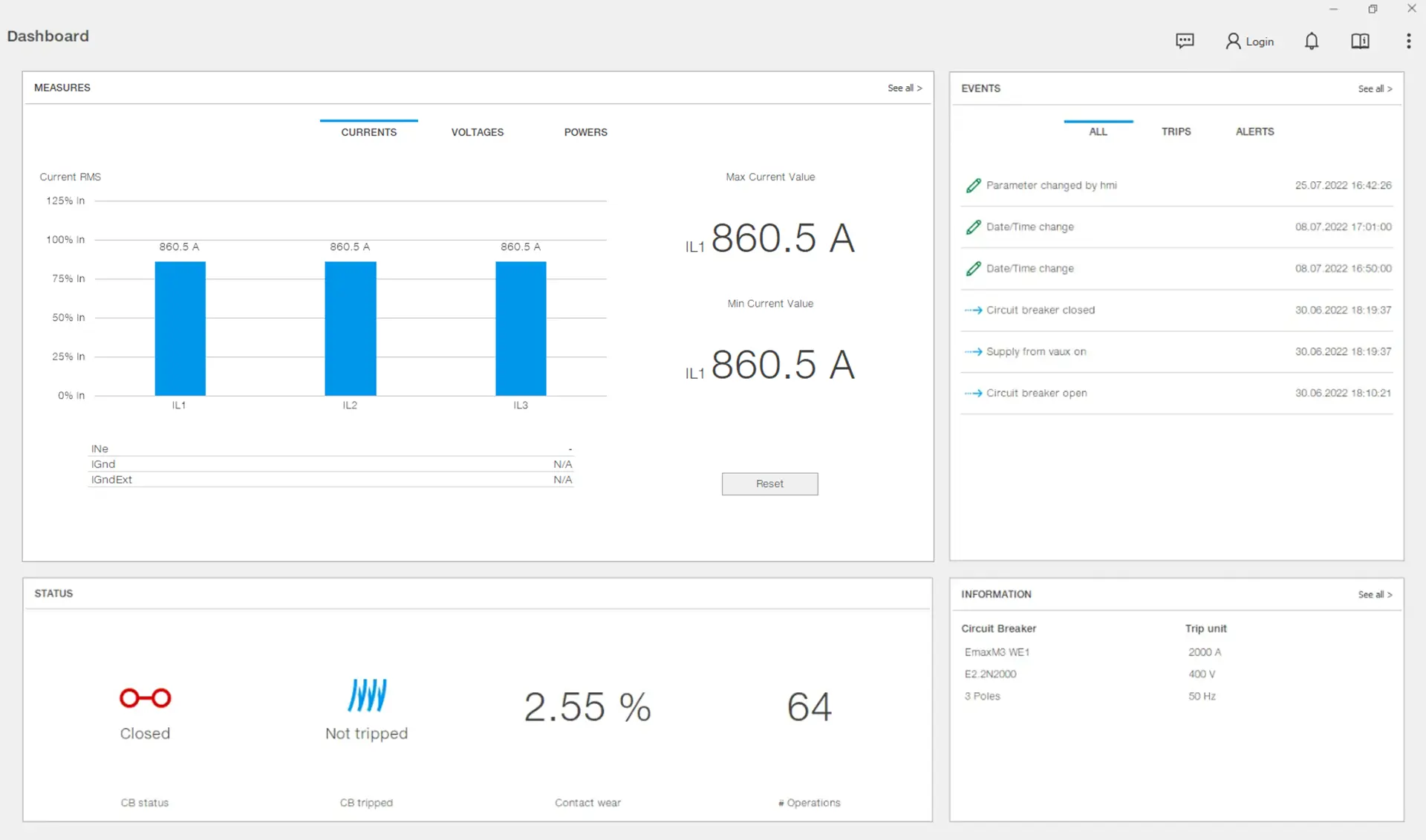

장치에 대한 요약 또는 가장 중요한 정보를 표시합니다.
더 자세한 정보가 있는 페이지에 액세스하십시오.

어떻게 생겼나요?

dashboard

면적 측정

measurement

voltage measurement

powers measurement

부품	설명
A	페이지 모니터링의 Measurements 섹션에 액세스하는 버튼
B	측정 메뉴

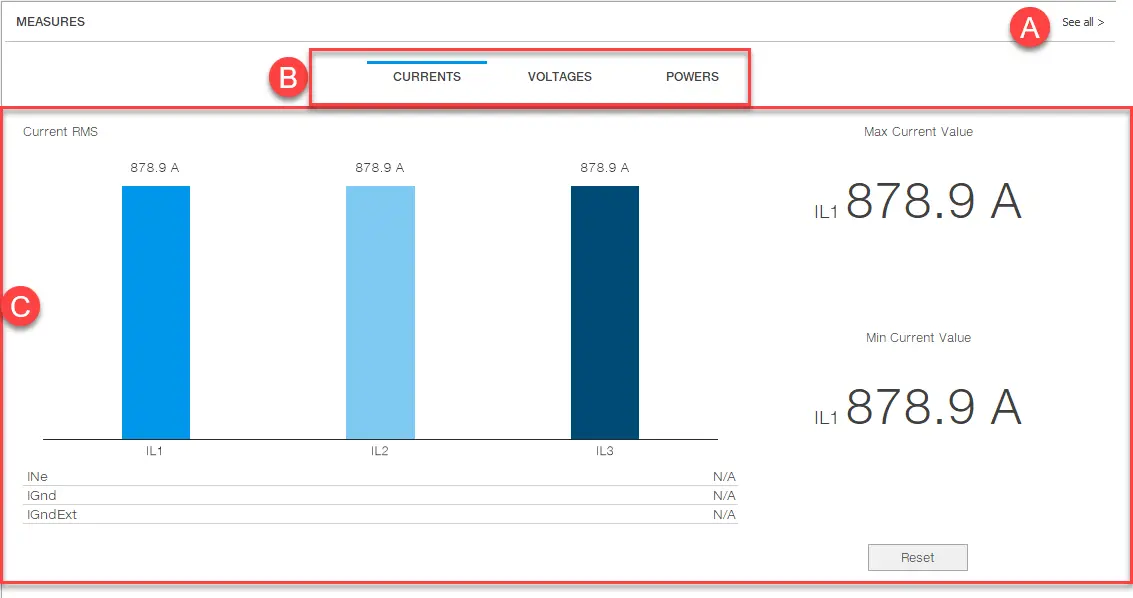

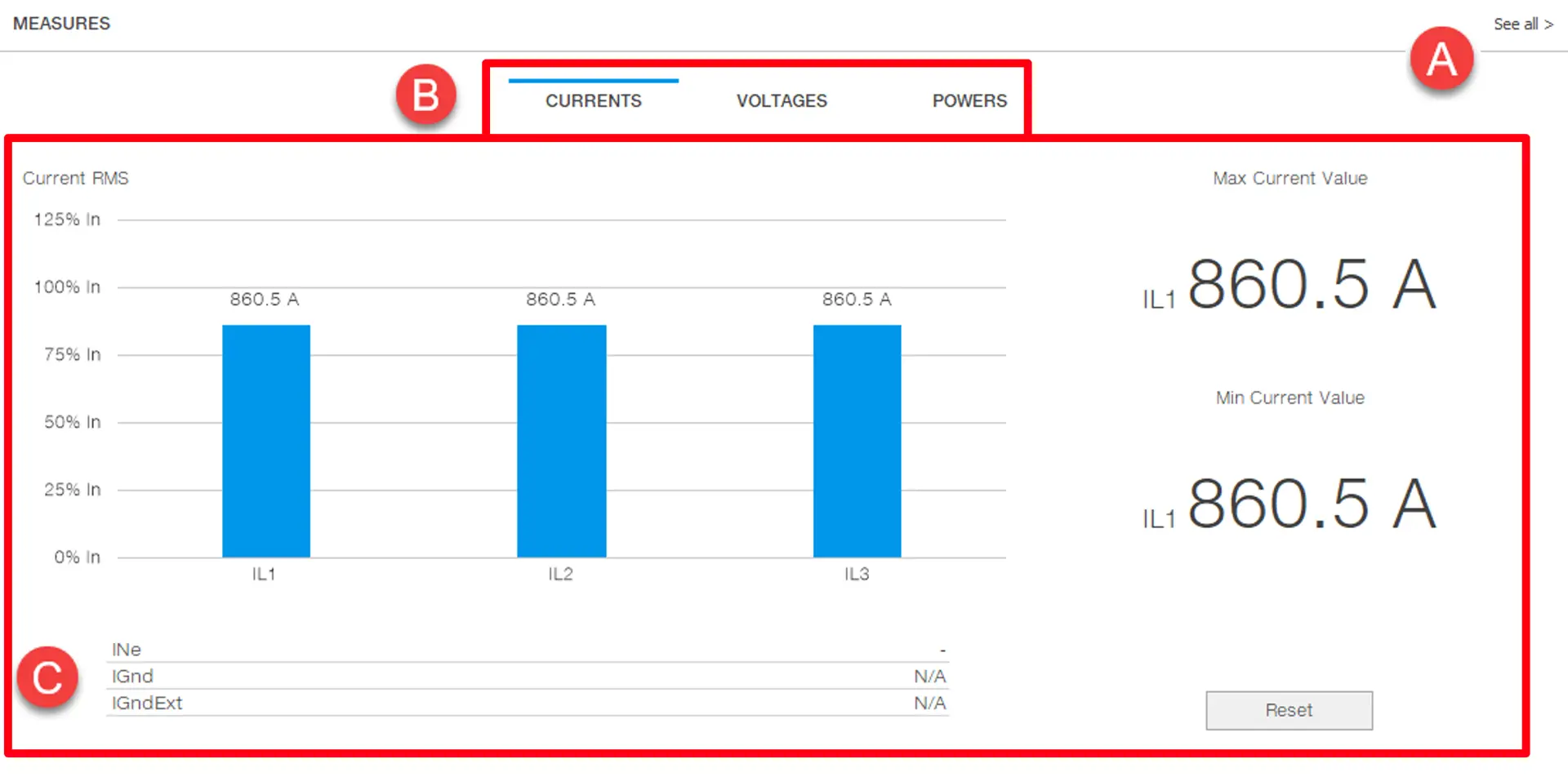

C	전류 측정 표시 영역 현재 RMS: 획득한 측정값: 각 위상의 전류 Ine: 중성 전류 IGnd: 내부 지락 전류 IGndEx1: 외부 지락 전류 최대 전류 값: 측정된 최대 위상 전류. 장치에 전원이 공급된 이후 또는 마지막 수동 재설정 이후 계산된 값입니다. 최소 전류 값: 측정된 최소 위상 전류. 장치에 전원이 공급된 이후 또는 마지막 수동 재설정 이후 계산된 값입니다. 재설정: 최소값과 최대값을 재설정하는 버튼

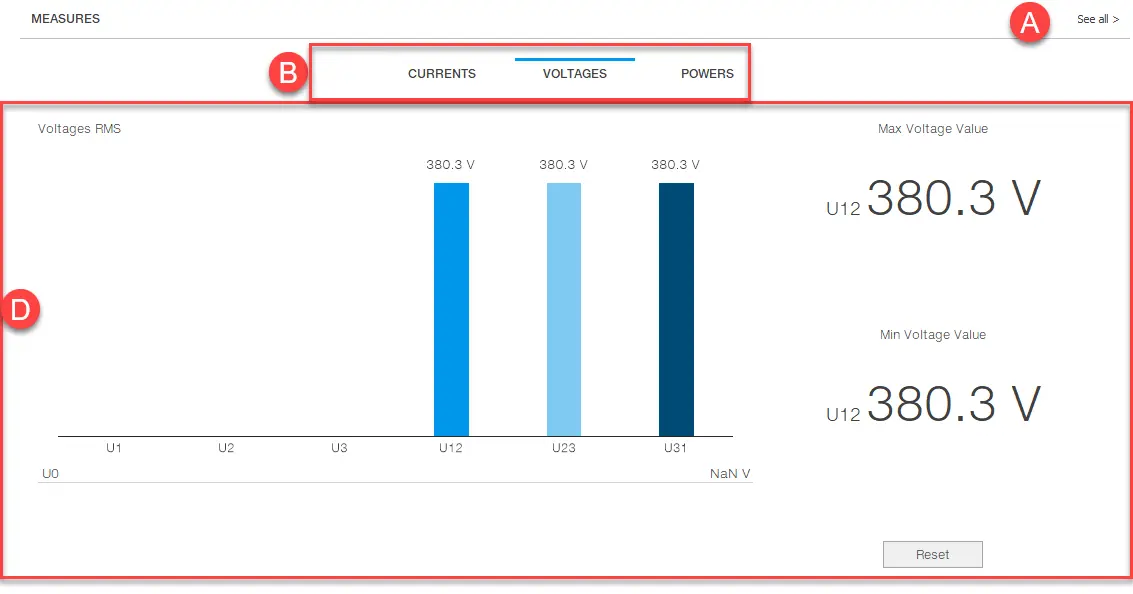

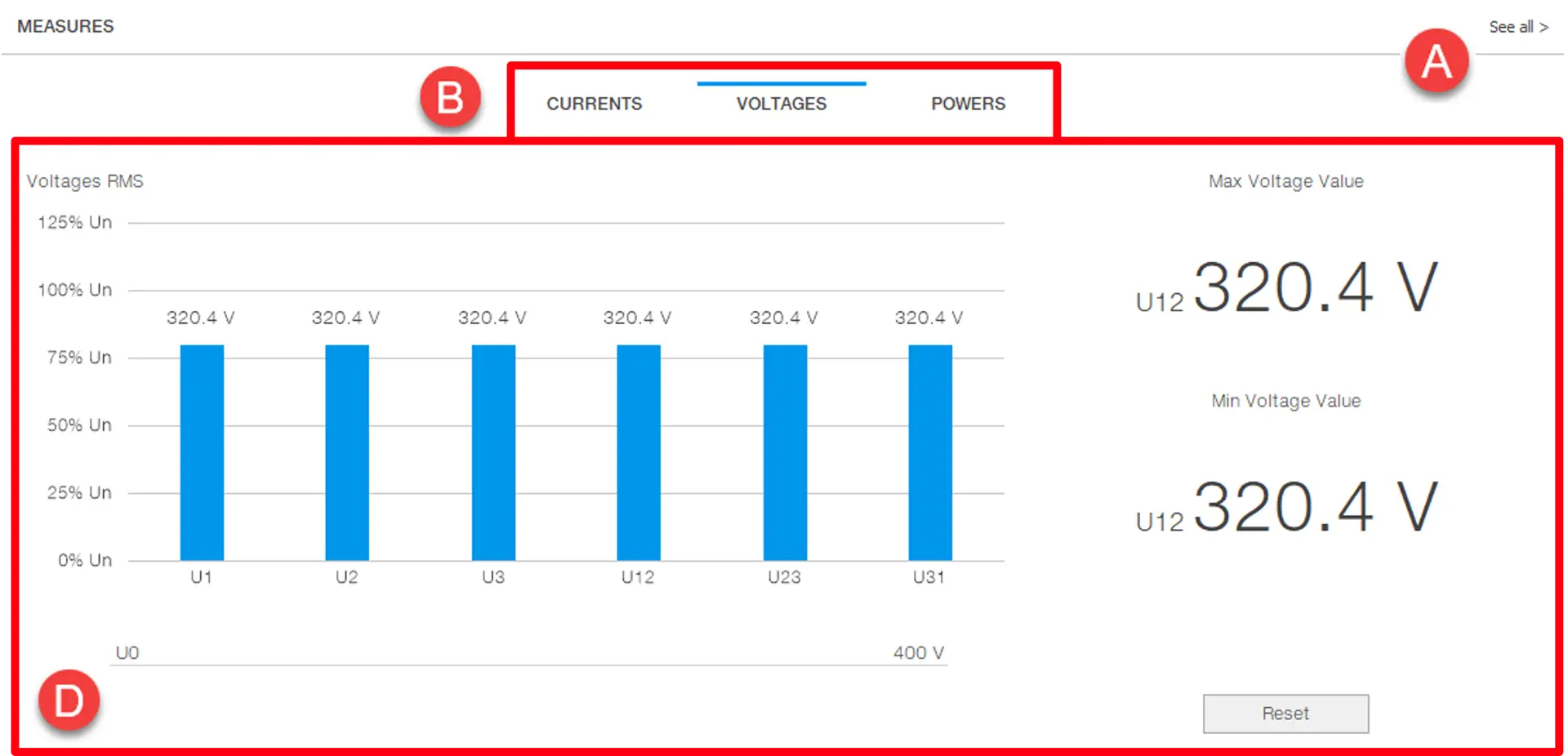

D	전압 측정 표시 영역 전압 RMS: 획득한 측정값: 각 위상의 전압(단일 및 Line-to-Line) U0: 중립 볼륨tage 최대 전압 값: 측정된 최대 위상 전압. 장치에 전원이 공급된 이후 또는 마지막 수동 재설정 이후 계산된 값입니다. 최소 전압 값: 측정된 최소 위상 전압. 장치에 전원이 공급된 이후 또는 마지막 수동 재설정 이후 계산된 값입니다. 재설정: 최소값과 최대값을 재설정하는 버튼

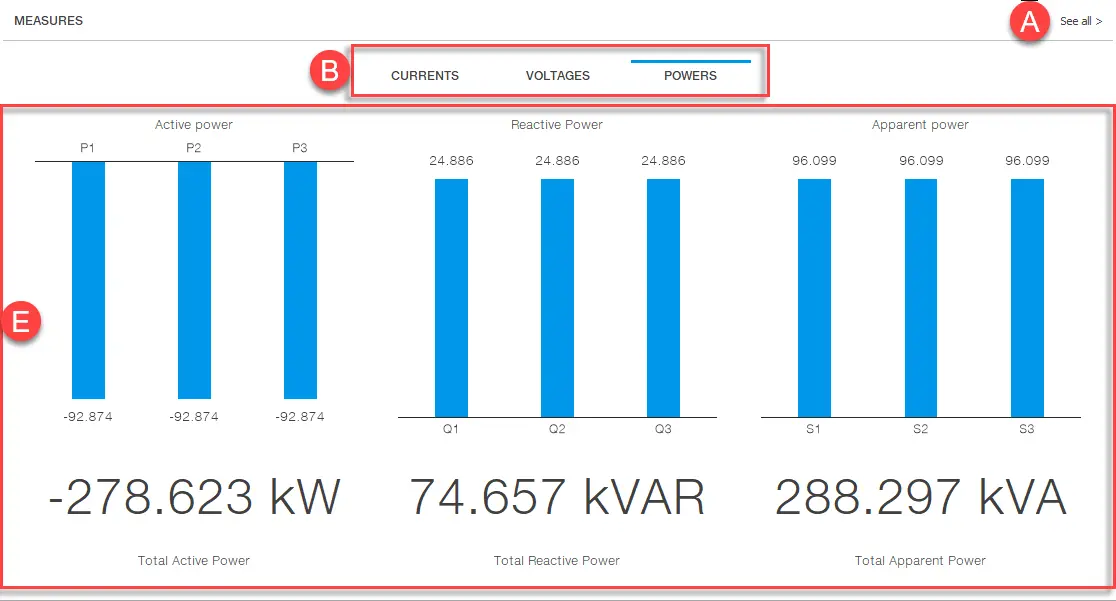

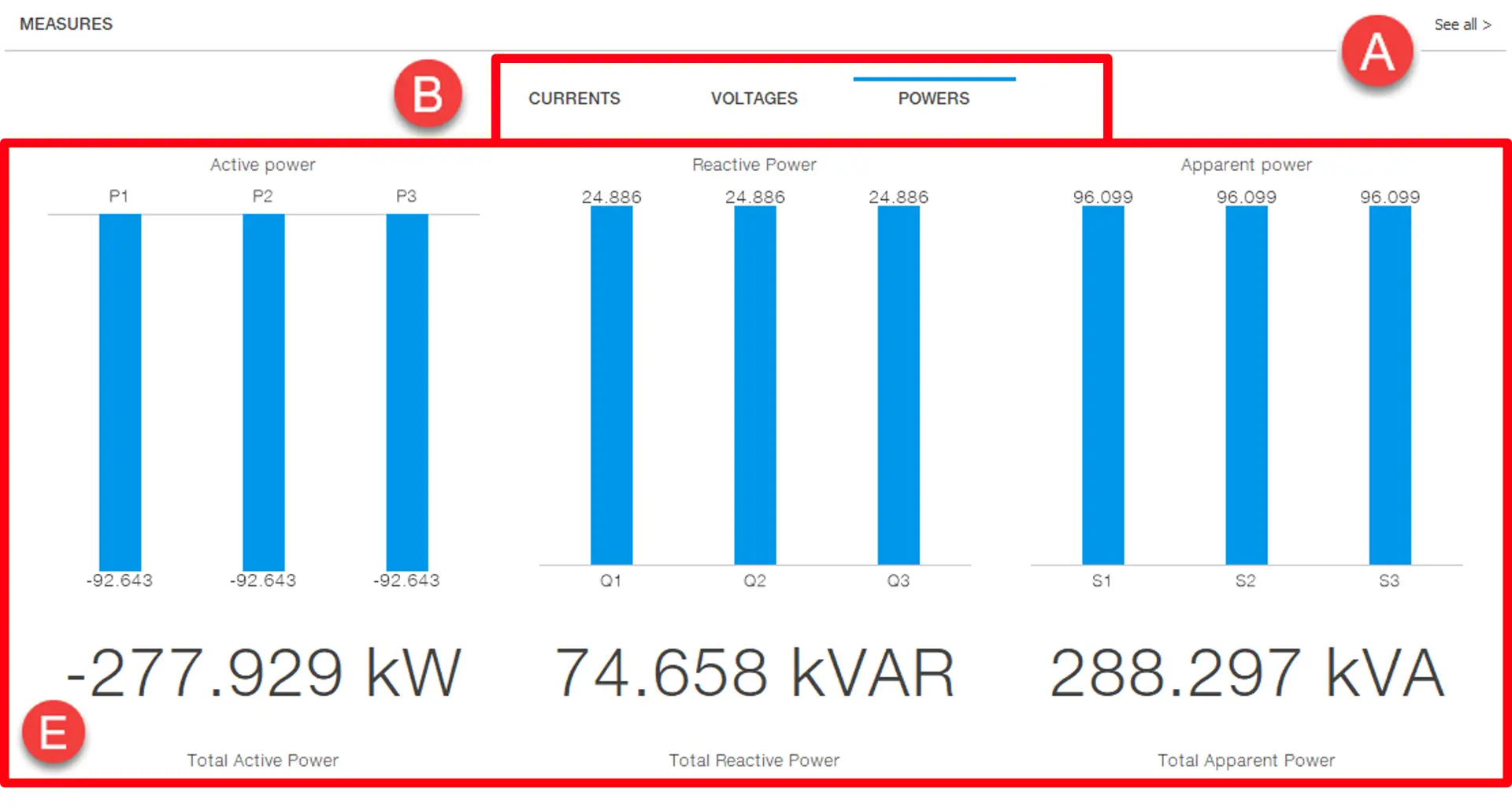

E	전력 측정 표시 영역: 위상 및 총 유효 전력 위상 및 총 무효 전력 위상 및 총 피상 전력

지역 이벤트

Events area

부품	설명
A	Button을 사용하여 페이지 모니터링의 이벤트 섹션에 액세스할 수 있습니다.

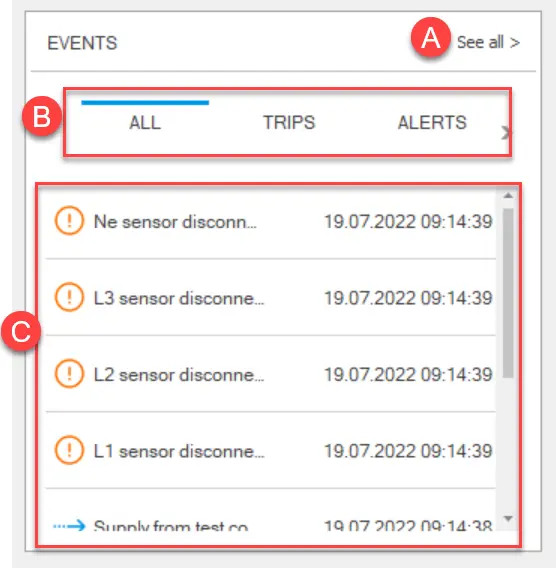

B	이벤트 메뉴: 모두: 트립 및 알람을 제외하고 기록된 마지막 6개의 이벤트를 표시합니다. 개입: 기록된 마지막 6번의 트립을 표시합니다. 알람 : 기록된 마지막 6개의 알람을 표시합니다.
C	[B]에서 선택한 이벤트를 표시하는 영역: : 상태 변경 /: 경고 :오류 :정보 :잔돈

부품	설명

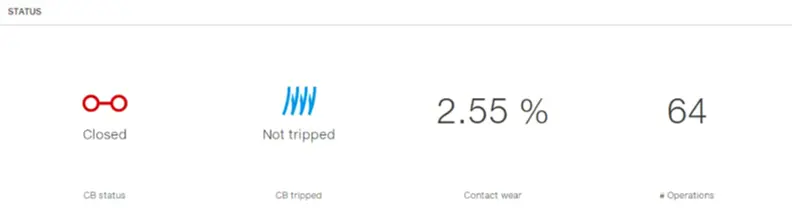

회로 차단기 상태	:닫은 :열다 :정의
회로 차단기 트립	:걸려 넘어 : 걸려 넘어지지 않음
접점 마모	0% = 마모 없음 100% = 완전히 착용
# 작업	수동 작업, 개입, 실패한 개입 및 테스트 개입의 총 수입니다.

주변 정보

information area

부품	설명
A	정보 페이지에 액세스하는 단추

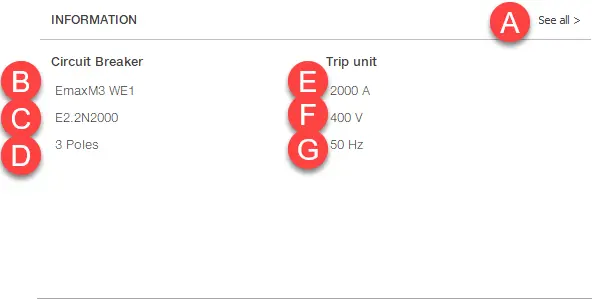

B	사용자 지정 장치 이름(매개변수 CB, 클래식 보기에서 편집 가능한 태그 이름 > 단위 구성 > 사용자 지정 가능 정보)
C	장치 유형(매개 변수 CB 유형은 클래식 보기에서도 볼 수 있음 > 정보 > 일반 매개 변수)
D	극의 수
E	정격 전류 (In)
F	정격 전압 (Un)
G	빈도

기록된 최소값 및 최대값 재설정

참고 : 장치가 지점 간 연결을 통해 Ekip Connect에 연결된 경우에만 기능을 사용할 수 있습니다.

Measurements(측정)에서 최소값과 최대값을 재설정하려는 측정 유형(Currents or Voltages)을 클릭합니다.
재설정을 클릭합니다.
