System ochrony interfejsu




                Opis narzędzia
Funkcja IPS Interface Protection System pozwala na zarządzanie awariami w instalacjach, które są w stanie funkcjonować dzięki energii wytwarzanej przez odnawialne i lokalne źródła energii, a zwłaszcza w przypadku braku zasilania, np. z powodu zwarcia po stronie napięcia SN.
Funkcja jest zgodna z normą CEI 0-16.

Opis funkcji
Interface Protection System to funkcja monitorująca w czasie rzeczywistym instalacje, które mogą pracować z energią pochodzącą z odnawialnych i lokalnych źródeł energii. W przypadku awarii sieci elektrycznej, w szczególności awarii zasilania, funkcja chroni instalację.
Obsługiwane są dwa scenariusze:
	- urządzenie jako wyłącznik obwodu sieci głównej (konfiguracja automatycznego załączania przekaźnika nie jest dostępna).

	- urządzenie jako lokalny wyłącznik obwodu generatora (dostępna konfiguracja automatycznego załączania przekaźnika).

Funkcja jest zgodna z normą CEI 0-16.
>> Szczegółowe informacje na temat funkcji systemu ochrony interfejsu można znaleźć w dokumentach 1SDH002043A1001-C dostępnych tutaj i 1SDH002129A1002 dostępnych tutaj.


System ochrony interfejsu w Ekip Connect
Z poziomu Ekip Connect można wykonać następujące operacje:
	- Szybka konfiguracja funkcji, tj. ustawienia instalacji, ustawienia urządzeń zabezpieczających, wejść i wyjść


Wymagania


			|
			 Dostęp do funkcji
			 |

			 Nieograniczony
			 |


			|
			 Rodzaj urządzeń, które obsługują tę funkcję
			 |
			Ekip UP, EkipUP+ |


			| Stan urządzenia |
			Dowolne, aby skonfigurować funkcję i zapisać konfigurację. Podłączony i komunikujący się w celu przesłania konfiguracji do urządzenia.
			Uwaga: zaleca się, aby wyłącznik automatyczny był w stanie otwartym podczas przełączania. |


			| Rodzaj połączenia z urządzeniem |
			Połączenie lokalne: połączenie przez Ekip T&P Zdalne połączenie: moduł komunikacyjny Ekip COM TCP/Ekip COM RTU |



>> Aby uzyskać więcej informacji na temat obsługiwanych urządzeń i wymagań dla każdego z nich, zapoznaj się z dokumentem 9AKK108467A9238 dostępnym tutaj.






			|
			 Część
			 |

			 Opis
			 |




			| Awaria |
			, aby otworzyć inny projekt lub utworzyć nowy projekt. |


			| Włącz/Wyłączone |
			Przycisk do włączania/wyłączania funkcji. Bieżący stan jest wyświetlany w [A]. |


			| Resetuj domyślne |
			Przycisk do resetowania parametrów do ustawień fabrycznych. |


			| Zapisać |
			Przycisk do zapisania projektu na komputerze w formacie .ips.
			Uwaga: format .ips jest zastrzeżonym formatem, który można odczytać tylko za pomocą Ekip Connect. |


			| Przelać |
			Przycisk do przeniesienia konfiguracji do urządzenia |


			| Pokaż widok diagramu/Pokaż widok kafelków |
			Przycisk do zmiany widoku obszaru [B]. |

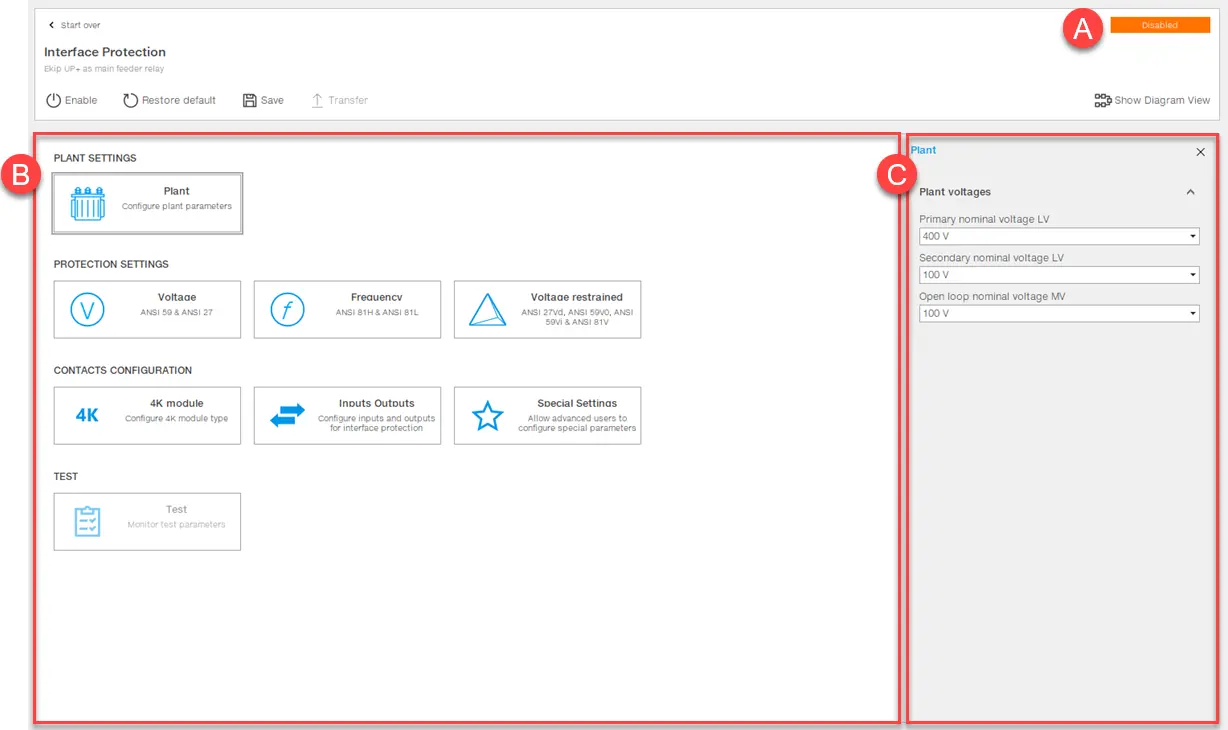

			| A |
			Stan funkcji |


			| B |
			Obszar elementów do skonfigurowania w widoku kafelków (domyślnie) lub w widoku diagramu. |


			| C |
			Obszar dla parametrów elementu wybranego w [B]. |




	- Kliknij Narzędzia > System ochrony interfejsu.

	- Aby rozpocząć nowy projekt, należy wybrać typ urządzenia, a następnie przycisk odpowiadający funkcji, którą urządzenie wykonuje, lub kliknąć Otwórz projekt , aby otworzyć wcześniej zapisany projekt.

	- Na wyświetlonej stronie, w obszarze elementów do skonfigurowania (patrz Jak to wygląda) wybierz element, który chcesz skonfigurować i ustaw parametry.

	- Kliknij Włącz , aby włączyć tę funkcję.

	- Aby przenieść konfigurację do urządzenia, kliknij Przenieś.

Uwaga: aby przenieść konfigurację do wyłącznika, zaleca się, aby wyłącznik był w stanie otwartym.
	- Jak również stwierdzono w komunikacie, który pojawia się na stronie, sprawdź, czy urządzenie prawidłowo odbiera stan wyłącznika, tj. czy w przypadku braku napięcia wejście 01 modułu Ekip Signaling 4k jest włączone i kliknij Tak: na końcu przesyłania można pobrać plik .pdf zawierający raport konfiguracyjny.
