Système de protection d’interface
Description de l’outil
La fonction IPS Interface Protection System permet de gérer les défauts dans les installations qui sont capables de fonctionner grâce à l’énergie produite par des sources d’énergie renouvelables et locales, en particulier l’absence d’alimentation électrique, par exemple en raison d’un défaut du côté de la tension MT.
La fonction IPS Interface Protection System permet de gérer les défauts dans les installations qui sont capables de fonctionner grâce à l’énergie produite par des sources d’énergie renouvelables et locales, en particulier l’absence d’alimentation électrique, par exemple en raison d’un défaut du côté de la tension MT.
La fonction est conforme à la norme CEI 0-16.
Description de la fonction
Le système de protection d’interface est une fonction qui surveille en temps réel les installations qui peuvent fonctionner avec de l’énergie provenant de sources d’énergie renouvelables et locales. En cas de dysfonctionnement du réseau électrique, notamment une coupure de courant, la fonction protège l’installation.
Le système de protection d’interface est une fonction qui surveille en temps réel les installations qui peuvent fonctionner avec de l’énergie provenant de sources d’énergie renouvelables et locales. En cas de dysfonctionnement du réseau électrique, notamment une coupure de courant, la fonction protège l’installation.
Deux cas de figure sont pris en charge :
- Appareil comme disjoncteur du réseau principal (configuration de réenclenchement automatique du relais non disponible).
- disjoncteur de générateur local (configuration de réenclenchement automatique de relais disponible).
La fonction est conforme à la norme CEI 0-16.
>> Pour plus de détails sur la fonction du système de protection d’interface, veuillez vous référer aux documents 1SDH002043A1001-C disponibles ici et 1SDH002129A1002 disponibles ici.
Système de protection d’interface dans Ekip Connect
Depuis Ekip Connect, les opérations suivantes peuvent être effectuées :
Depuis Ekip Connect, les opérations suivantes peuvent être effectuées :
- Configurer rapidement la fonction, c’est-à-dire les paramètres d’installation, les paramètres des dispositifs de protection, les entrées et les sorties
Exigences
|
Accès à la fonction
|
Illimité
|
|
Type d’appareils prenant en charge la fonction
|
Ekip UP, EkipUP+ |
| État de l’appareil | N’importe lequel pour configurer la fonction et enregistrer la configuration. Connecté et communicant pour transférer la configuration à l’appareil. Remarque : il est recommandé de garder le disjoncteur à l’état ouvert pendant le transfert. |
| Type de connexion avec l’appareil | Connexion locale : connexion via Ekip T&P Connexion à distance : module de communication Ekip COM TCP/Ekip COM RTU |
>> Pour plus de détails sur les appareils pris en charge et les exigences pour chacun d’entre eux, veuillez consulter le document 9AKK108467A9238 disponible ici.

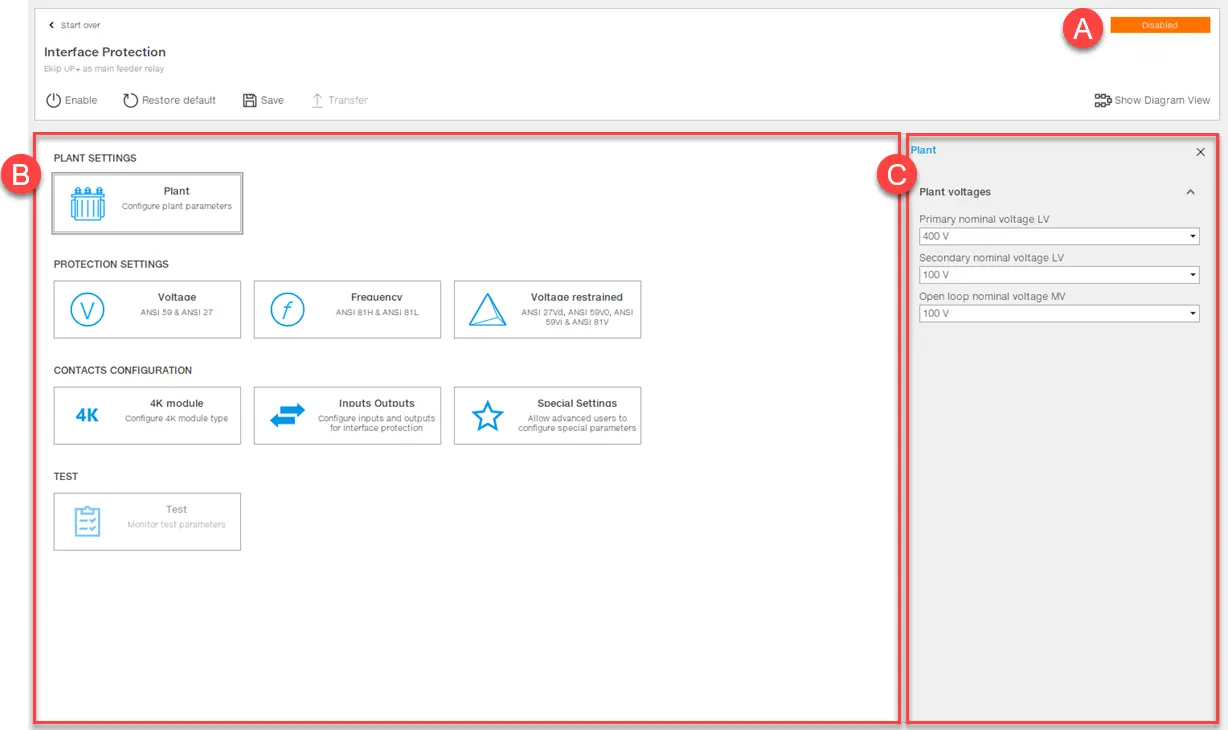

Remarque : l’image suivante fait référence à la page qui est visible avec un projet ouvert/nouveau. Voir Configurer la fonction Système de protection de l’interface.
|
Partie
|
Description
|
|---|---|
| Panne | Bouton pour ouvrir un autre projet ou en créer un nouveau. |
| Activer/Désactiver | Bouton pour activer/désactiver la fonction. L’état actuel est affiché en [A]. |
| Réinitialiser les paramètres par défaut | Bouton pour réinitialiser les paramètres aux paramètres d’usine. |
| Sauvegarder | Bouton pour enregistrer le projet sur le PC au format .ips. Remarque : le format .ips est un format propriétaire qui ne peut être lu qu’avec Ekip Connect. |
| Transfert | Bouton pour transférer la configuration sur l’appareil |
| Afficher la vue du diagramme/Afficher la vue de la tuile | Bouton pour changer la vue de la zone [B]. |
| Un | État de la fonction |
| B | Zone des éléments à configurer en vue tuile (par défaut) ou en vue diagramme. |
| C | Zone pour les paramètres de l’élément sélectionné dans [B]. |
- Cliquez sur Outils > Système de protection de l’interface.
- Pour démarrer un nouveau projet, sélectionnez le type de périphérique, puis le bouton de la fonction exécutée par le périphérique, ou cliquez sur Ouvrir le projet pour ouvrir un projet précédemment enregistré.
- Sur la page qui s’affiche, dans la zone des éléments à configurer (voir À quoi ça ressemble), sélectionnez l’élément à configurer et paramétrez.
- Cliquez sur Activer pour activer la fonction.
- Pour transférer la configuration sur l’appareil, cliquez sur Transférer.
Remarque : pour transférer la configuration au disjoncteur, il est recommandé que le disjoncteur soit ouvert.
- Comme indiqué également dans le message qui apparaît sur la page, vérifiez que l’appareil reçoit correctement l’état du disjoncteur, c’est-à-dire qu’en l’absence de tension, l’entrée 01 du module Ekip Signaling 4k est allumée, et cliquez sur Oui : à la fin du transfert, un fichier .pdf contenant le rapport de configuration peut être téléchargé.
