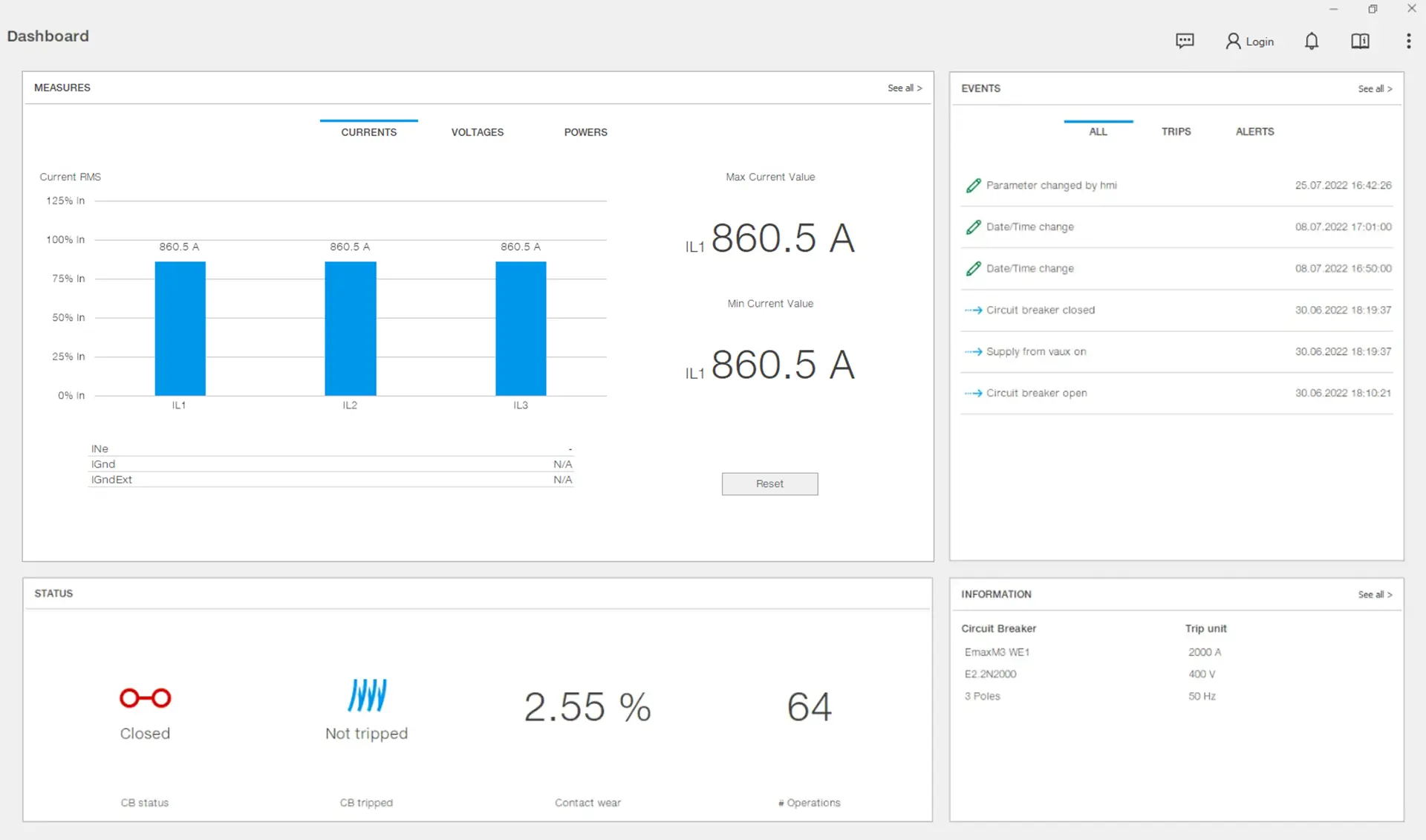

Cruscotto

Funzioni di pagina

Visualizzare il riepilogo o le informazioni più critiche per il dispositivo
Accedi alle pagine con informazioni più dettagliate.

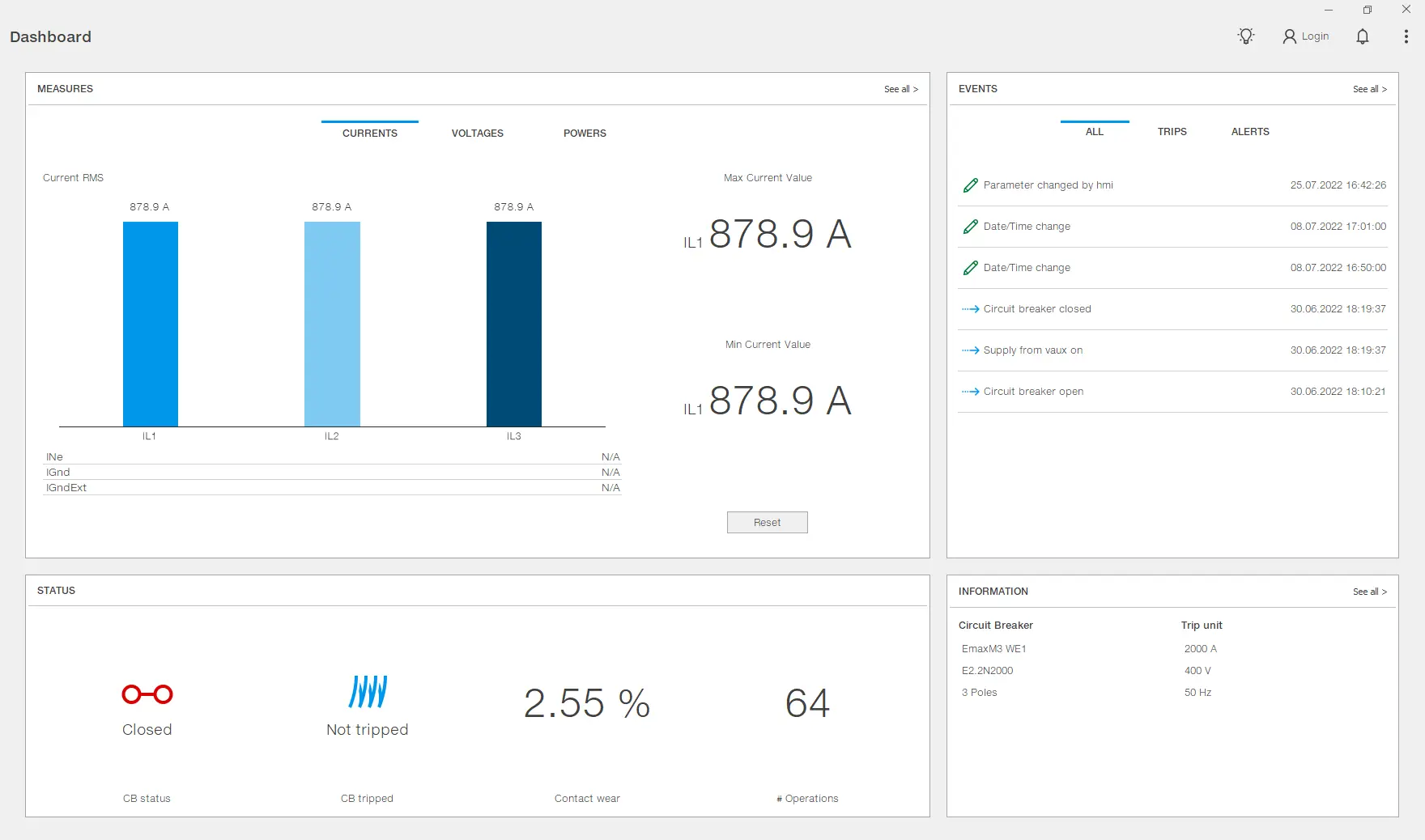

Che aspetto ha

dashboard

Misure dell'area

measurement

voltage measurement

powers measurement

Descrizione della parte
Un	Pulsante per accedere alla sezione Misure della pagina Monitoraggio
B	Menu Misure

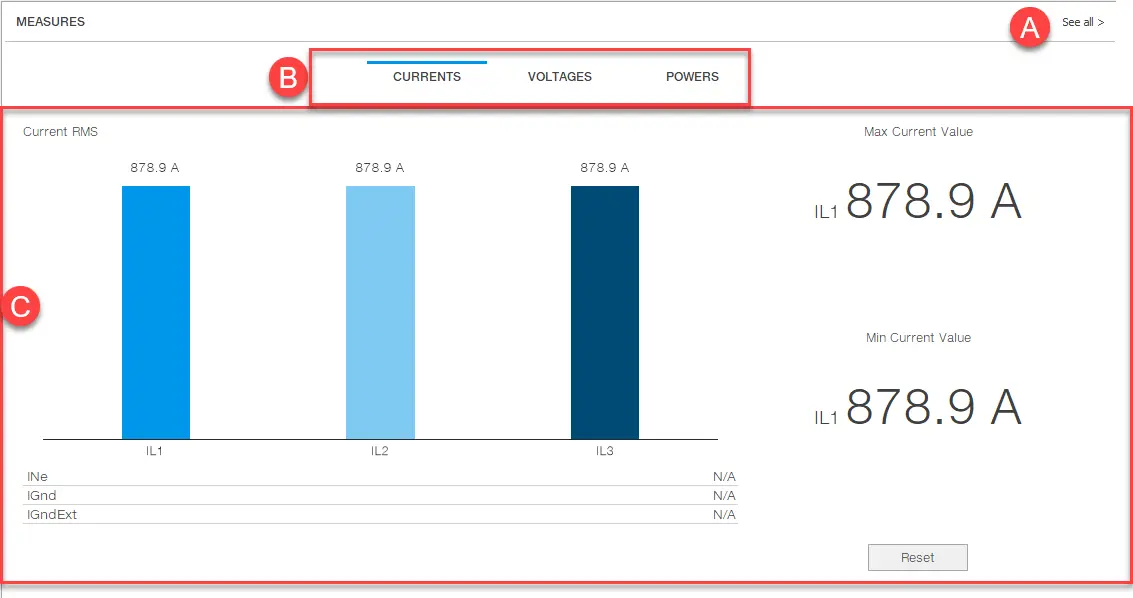

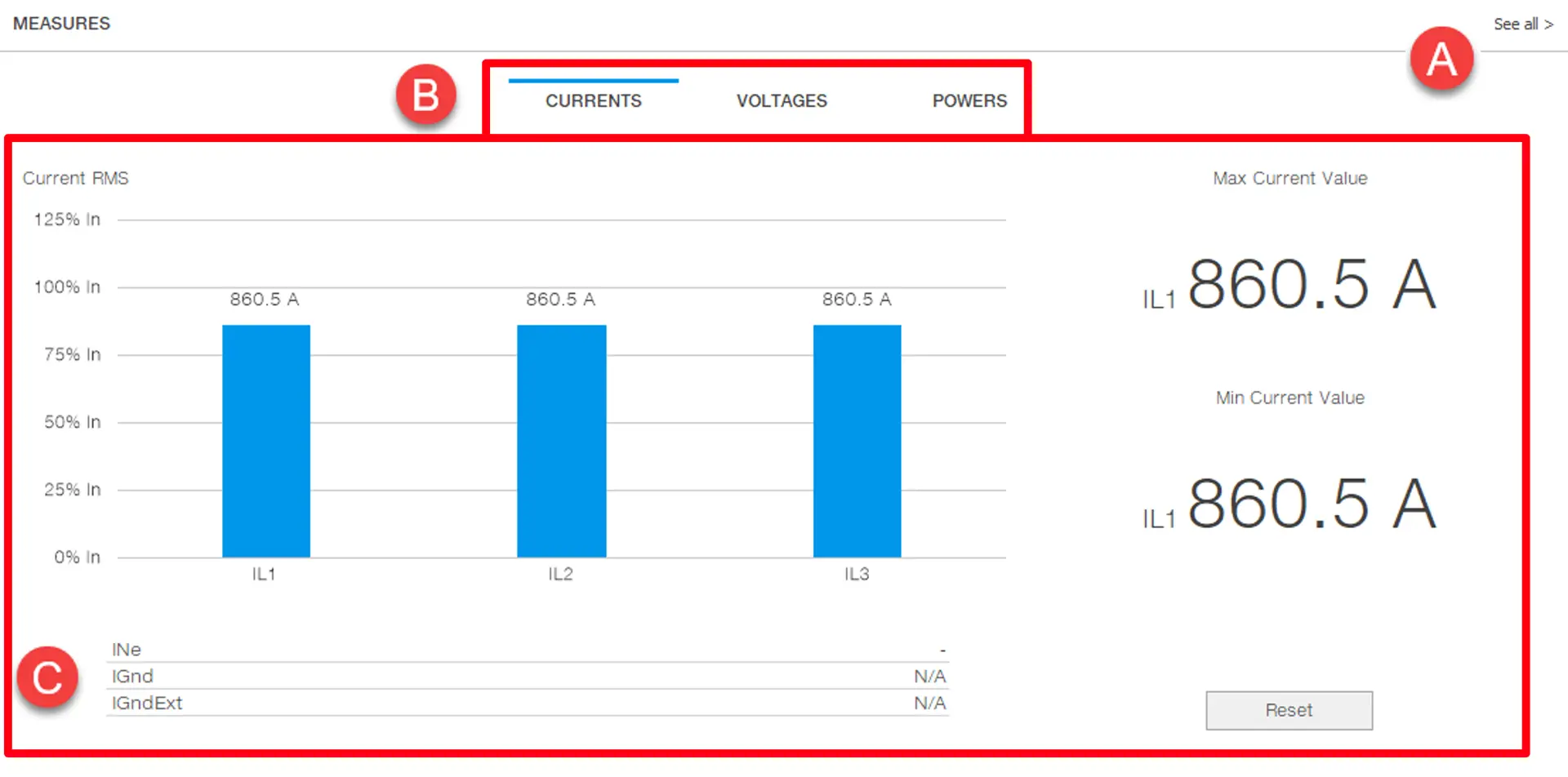

C	Area di visualizzazione della misurazione della corrente Corrente RMS: misure acquisite: Corrente di ogni fase Ine: corrente neutra IGnd: corrente di guasto a terra interna IGndEx1: corrente di guasto a terra esterna Valore massimo di corrente: corrente di fase massima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Valore corrente minimo: corrente di fase minima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Reset: pulsante per reimpostare i valori minimo e massimo

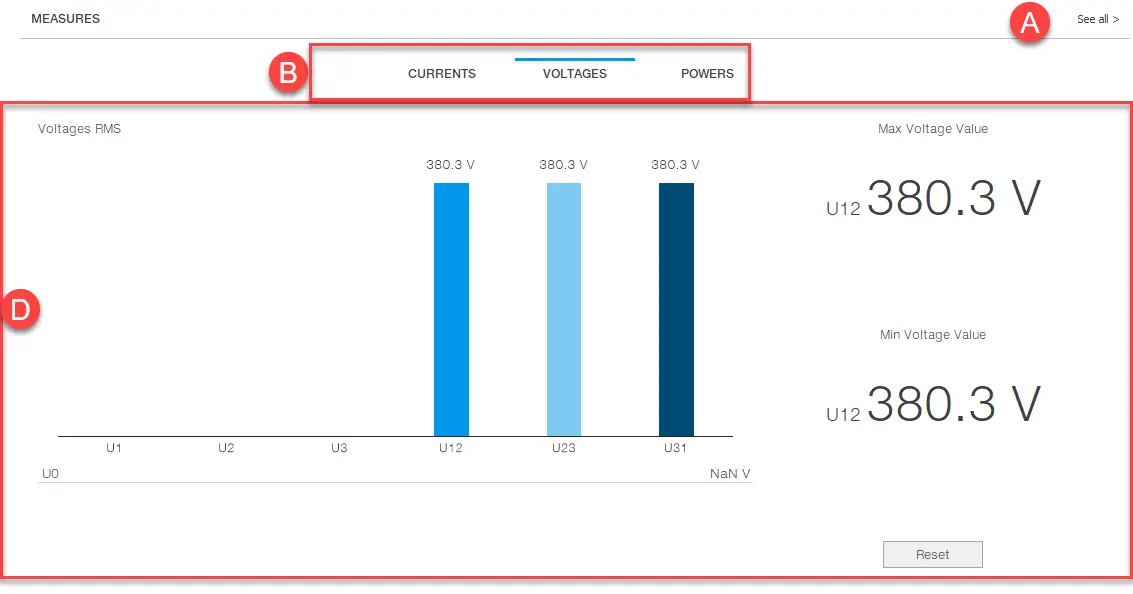

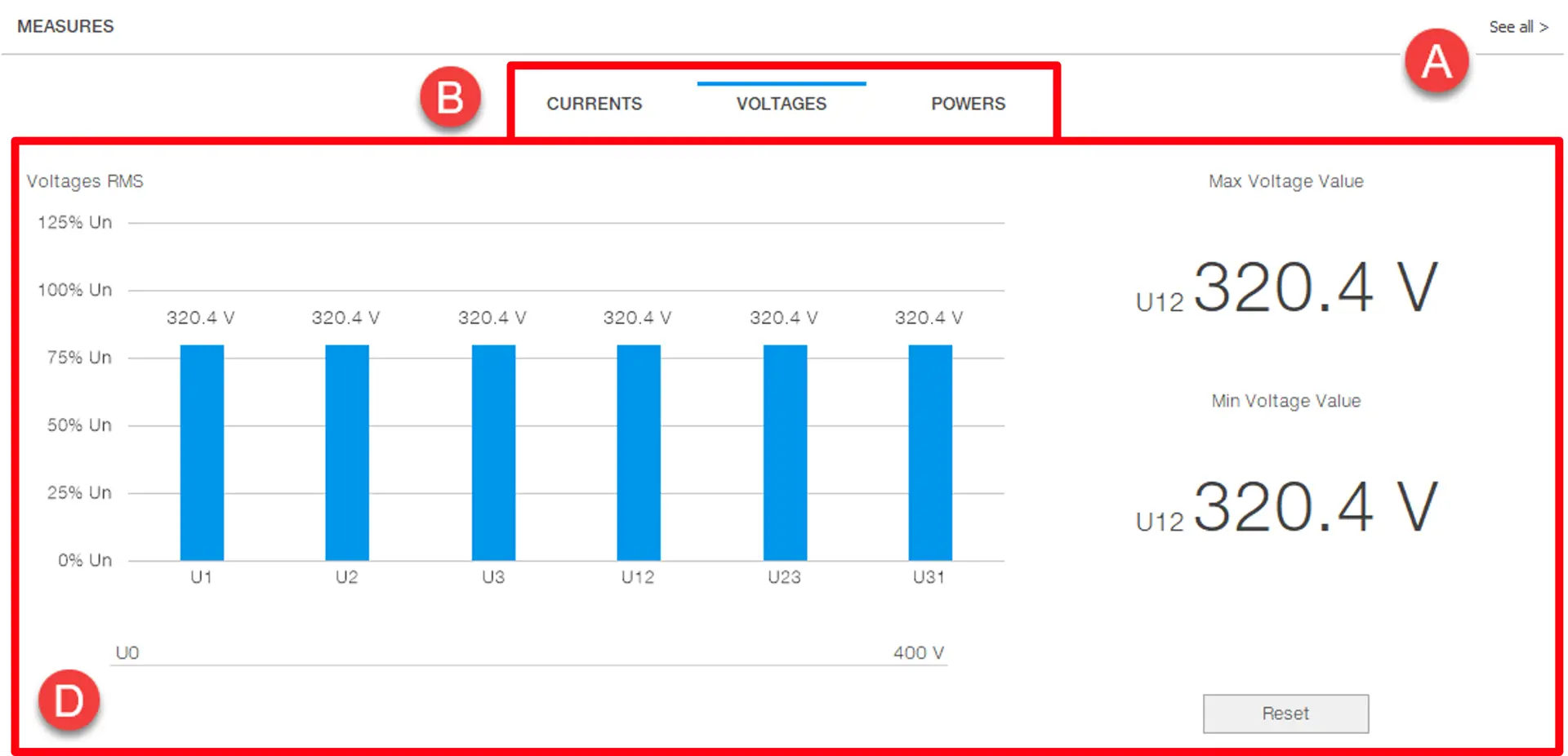

D	Area di visualizzazione delle misure di tensione Tensioni RMS: misure acquisite: tensione di ogni fase (singola e da linea a linea) U0: tensione neutra Valore massimo della tensione: tensione di fase massima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Valore minimo della tensione: tensione di fase minima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Reset: pulsante per reimpostare i valori minimo e massimo

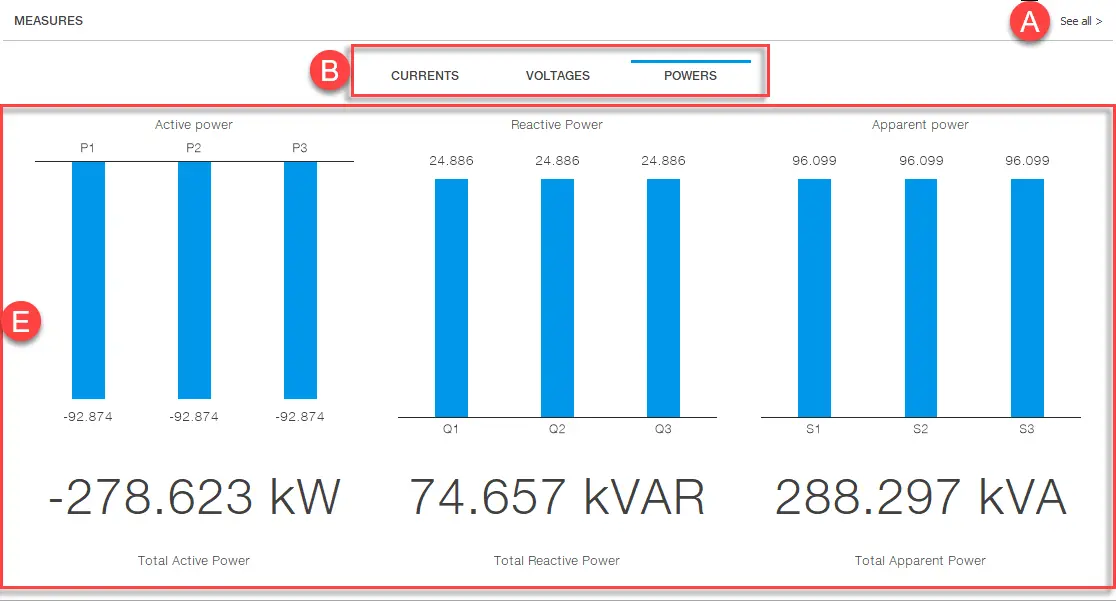

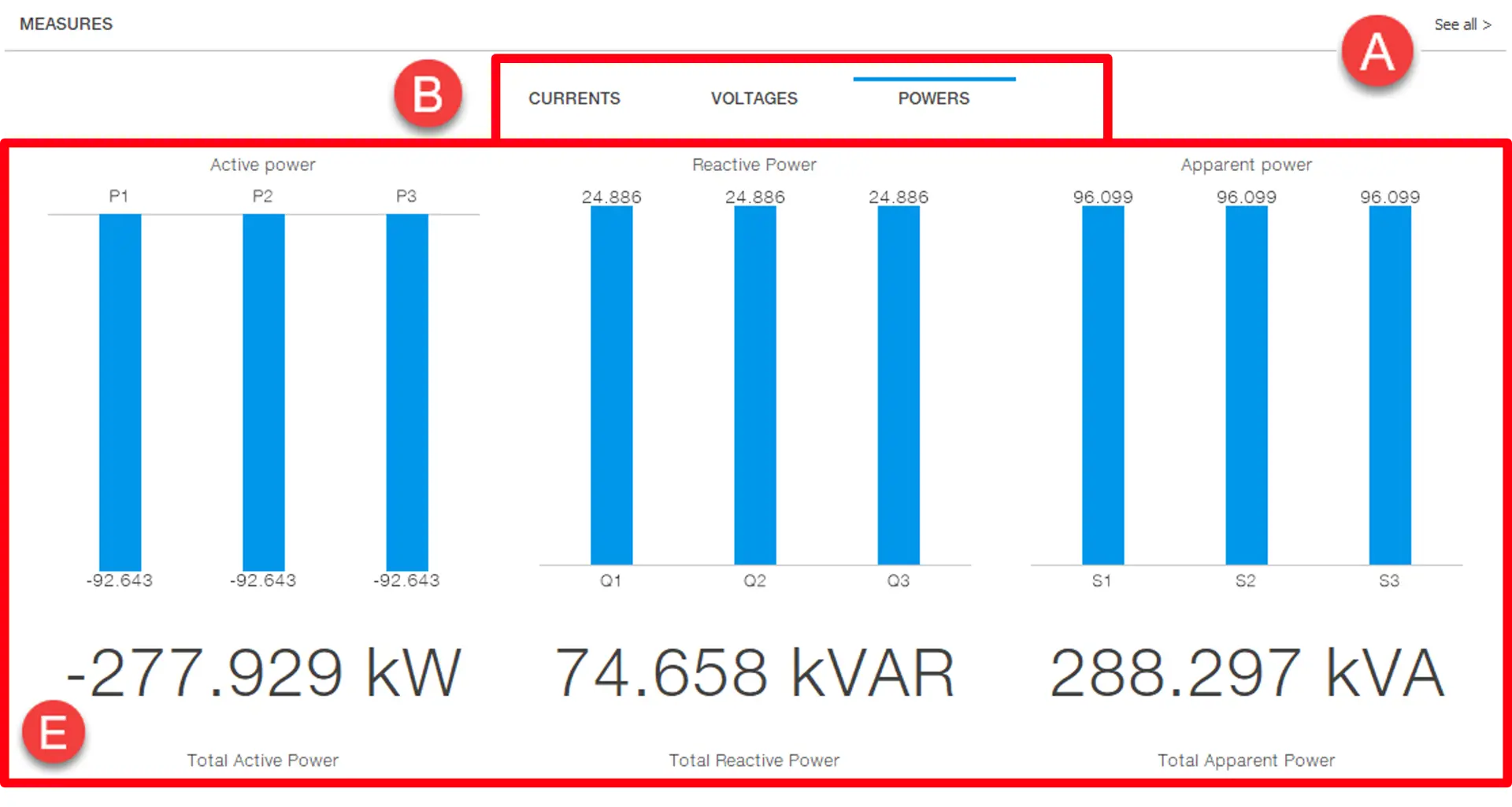

E	Area di visualizzazione delle misure di potenza: fase e potenza attiva totale fase e potenza reattiva totale fase e potenza apparente totale

Area Eventi

Events area

Descrizione della parte
Un	Pulsante per accedere alla sezione Eventi della pagina Monitoraggio.

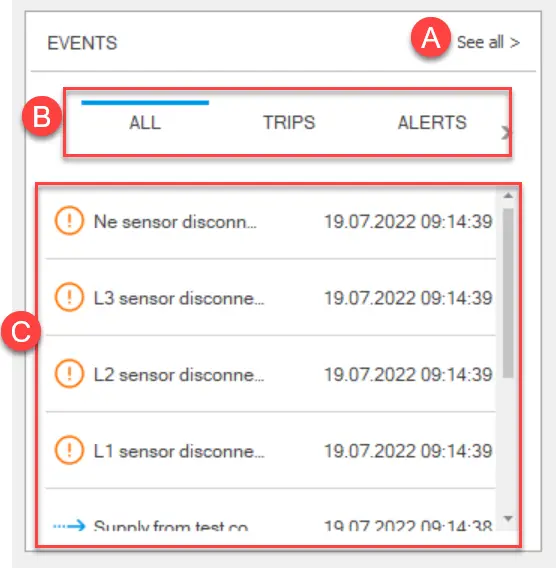

B	Menù eventi: Tutti: visualizza gli ultimi sei eventi registrati, esclusi i discorsi e gli allarmi Interventi: visualizza gli ultimi sei viaggi registrati. Allarmi : visualizza gli ultimi sei allarmi registrati.
C	Area che visualizza gli eventi selezionati in [B]: : cambio di stato /: avvertimento :errore :informazione :cambiare

Stato dell'area

Descrizione della parte

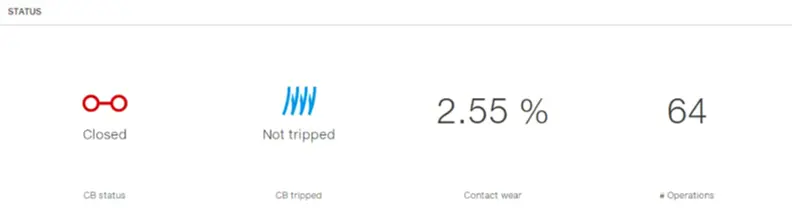

Stato dell'interruttore automatico	:chiuso :aperto :indefinito
Sgancio dell'interruttore automatico	:Inciampato : non è scattato
Usura dei contatti	0% = nessuna usura 100% = completamente indossato
# Operazioni	Numero totale di operazioni manuali, interventi, interventi falliti e interventi di test.

Informazioni sulla zona

information area

Descrizione della parte

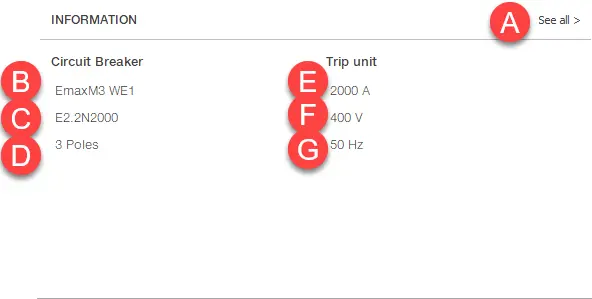

Un	Pulsante per accedere alla pagina Informazioni
B	Nome del dispositivo personalizzato (parametro CB, nome del tag modificabile nella visualizzazione classica, configurazione dell'unità > > informazioni personalizzabili)
C	Tipo di dispositivo (parametro Tipo CB visibile anche nella visualizzazione classica > Parametri Informazioni > Generale)
D	Numero di poli
E	Corrente nominale (In)
F	Tensione nominale (Un)
G	Frequenza

Reimpostare i valori minimi e massimi registrati

Nota: funzione disponibile solo se il dispositivo è collegato a Ekip Connect tramite una connessione punto-punto.

In Misure, fare clic sul tipo di misurazione (Correnti o Tensioni) per il quale si desidera reimpostare i valori minimo e massimo.
Fare clic su Ripristina.
