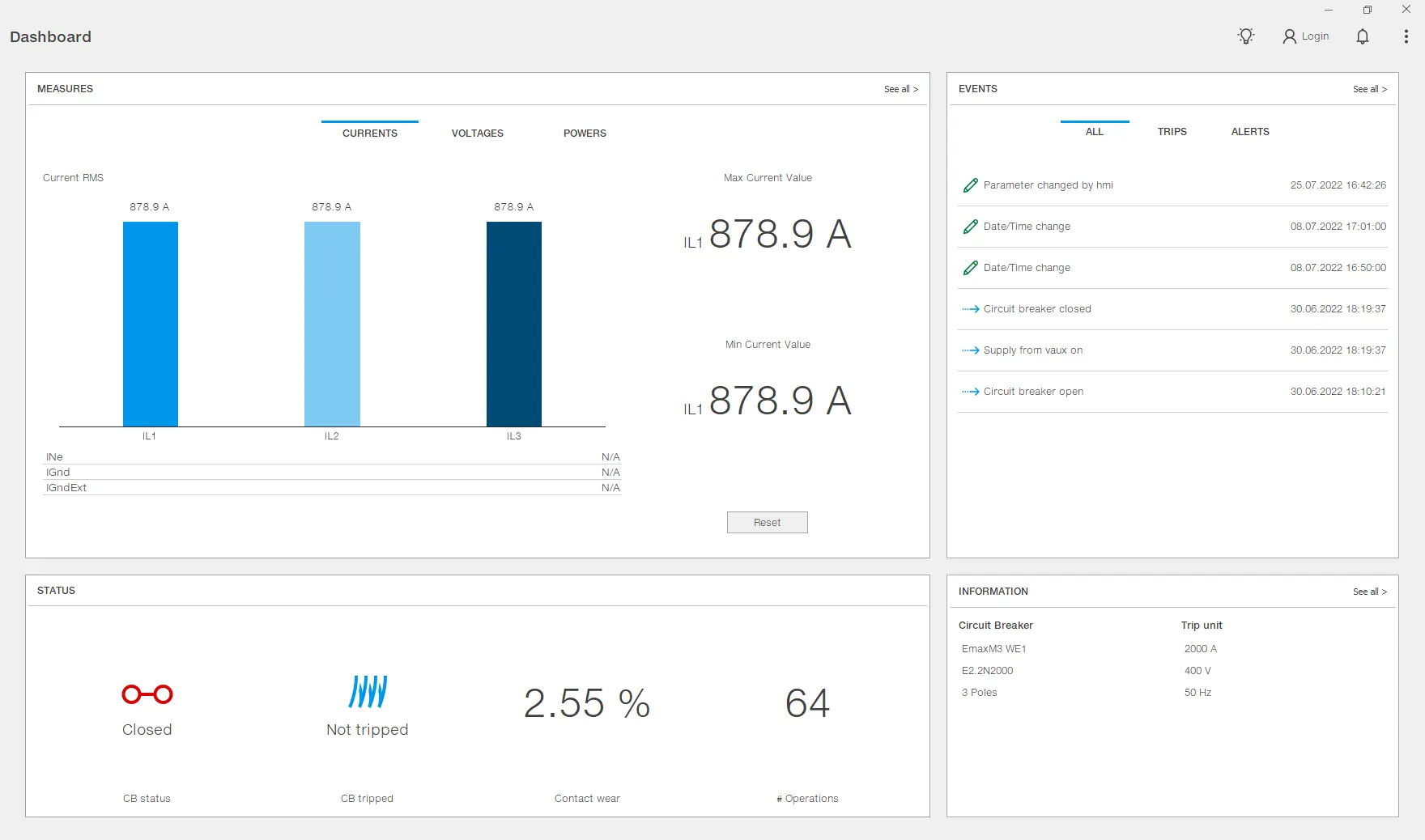

Painel

Funções de página

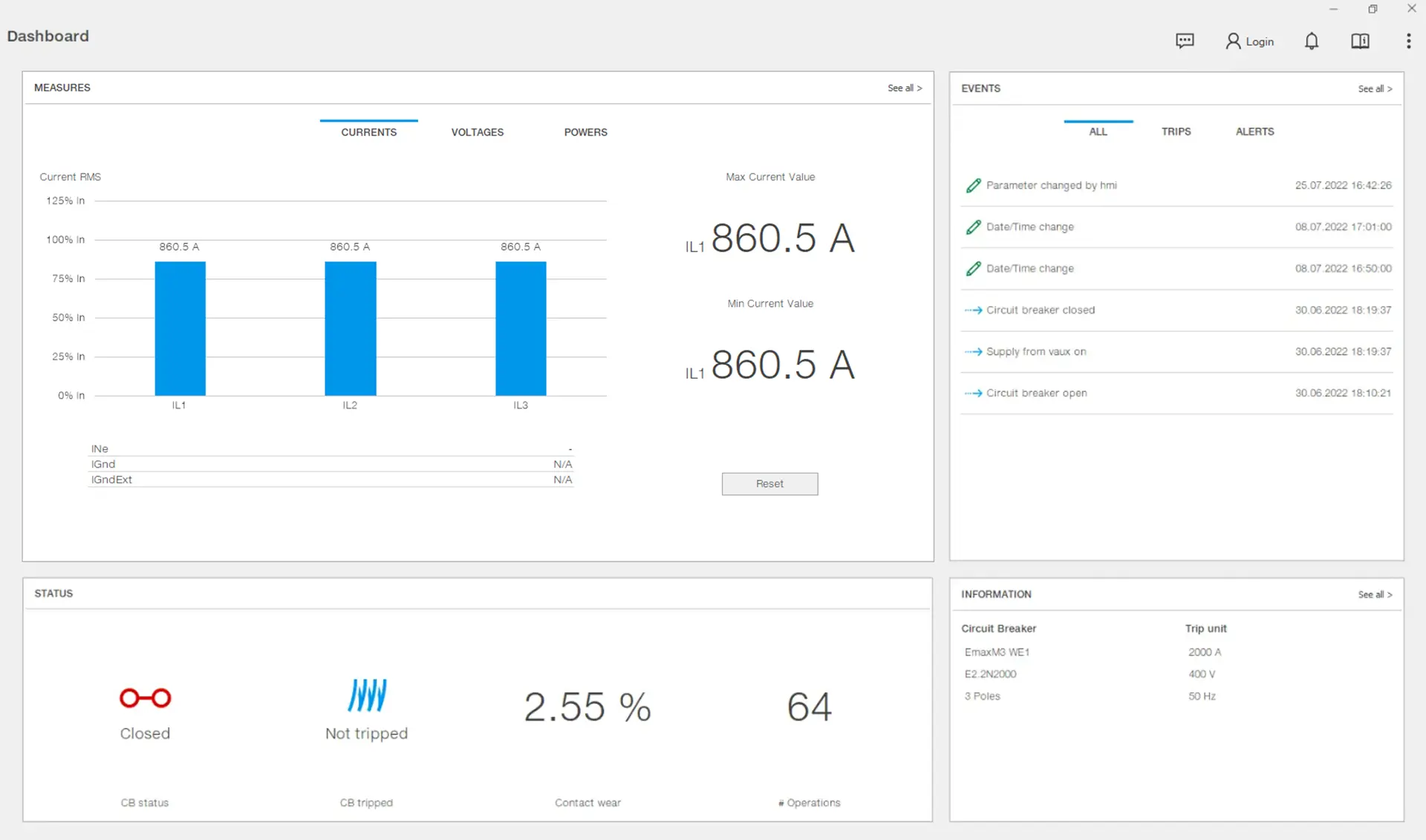

Exibir o resumo ou as informações mais críticas do dispositivo
Acesse páginas com informações mais detalhadas.

Como é

dashboard

Medidas de área

measurement

voltage measurement

powers measurement

	Descrição da peça
Um	Botão para acessar a seção Medições da página Monitoramento
B	Menu de medidas

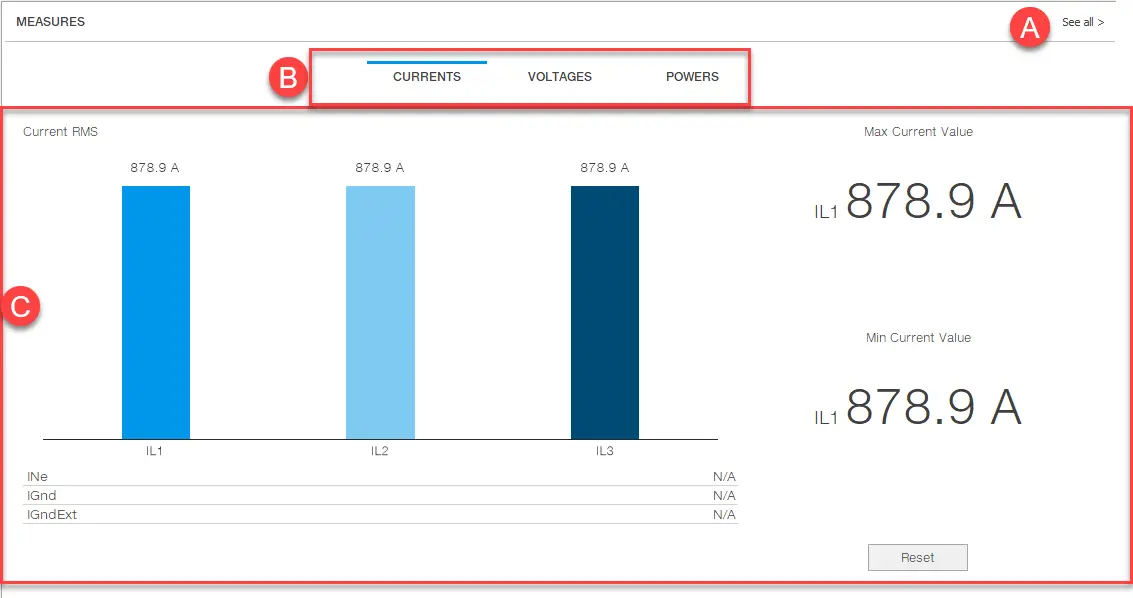

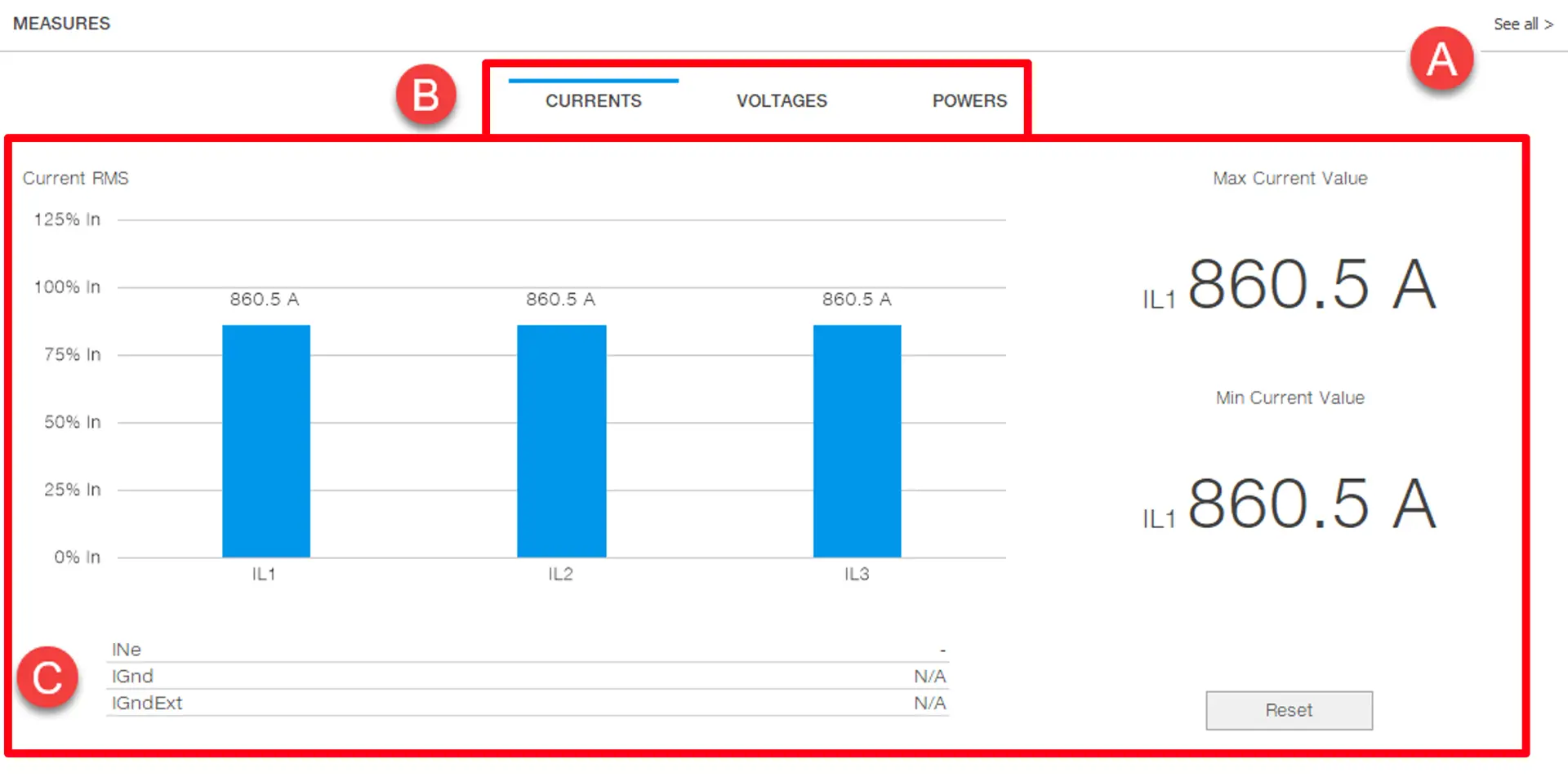

C	Área de exibição de medição atual RMS atual: medições adquiridas: Corrente de cada fase Ine: corrente neutra IGnd: corrente de falta à terra interna IGndEx1: corrente de falha de aterramento externo Valor da corrente: corrente de fase máxima medida. Valor calculado desde que a energia foi fornecida ao dispositivo ou desde a última reinicialização manual. Valor da corrente mínima: corrente de fase mínima medida. Valor calculado desde que a energia foi fornecida ao dispositivo ou desde a última reinicialização manual. Redefinir: botão para redefinir os valores mínimo e máximo

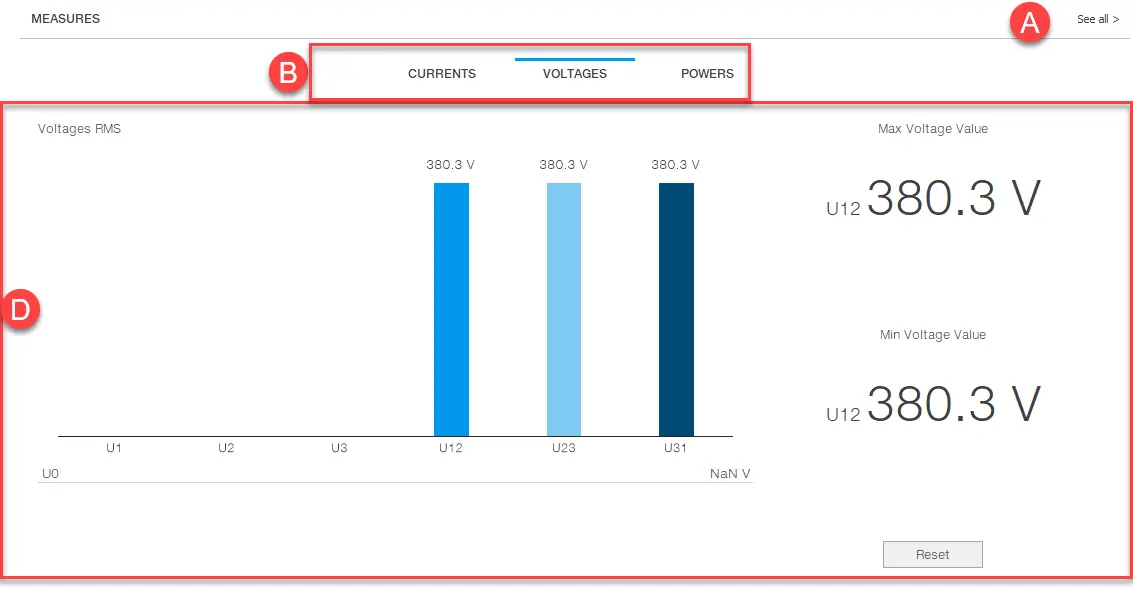

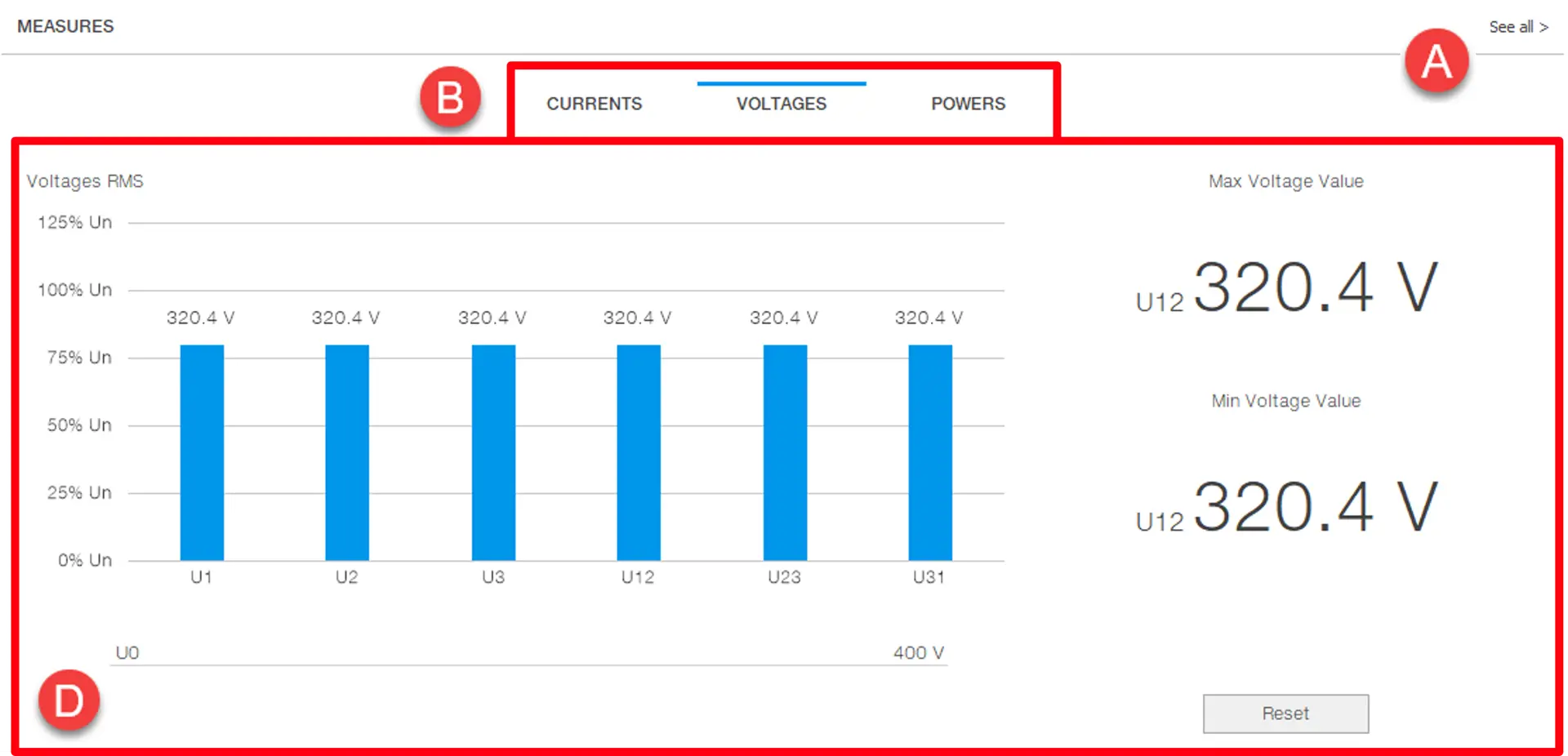

D	Área de exibição de medições de tensão Tensões RMS: medições adquiridas: tensão de cada fase (única e linha a linha) U0: tensão neutra valor de tensão: tensão máxima de fase medida. Valor calculado desde que a energia foi fornecida ao dispositivo ou desde a última reinicialização manual. Valor mínimo de tensão: tensão mínima de fase medida. Valor calculado desde que a energia foi fornecida ao dispositivo ou desde a última reinicialização manual. Redefinir: botão para redefinir os valores mínimo e máximo

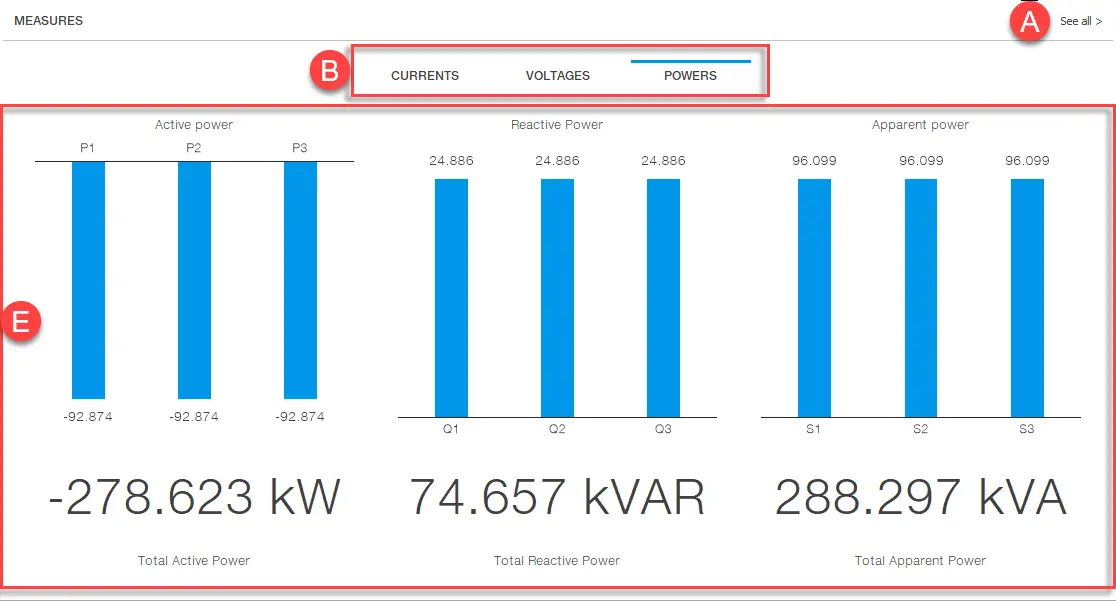

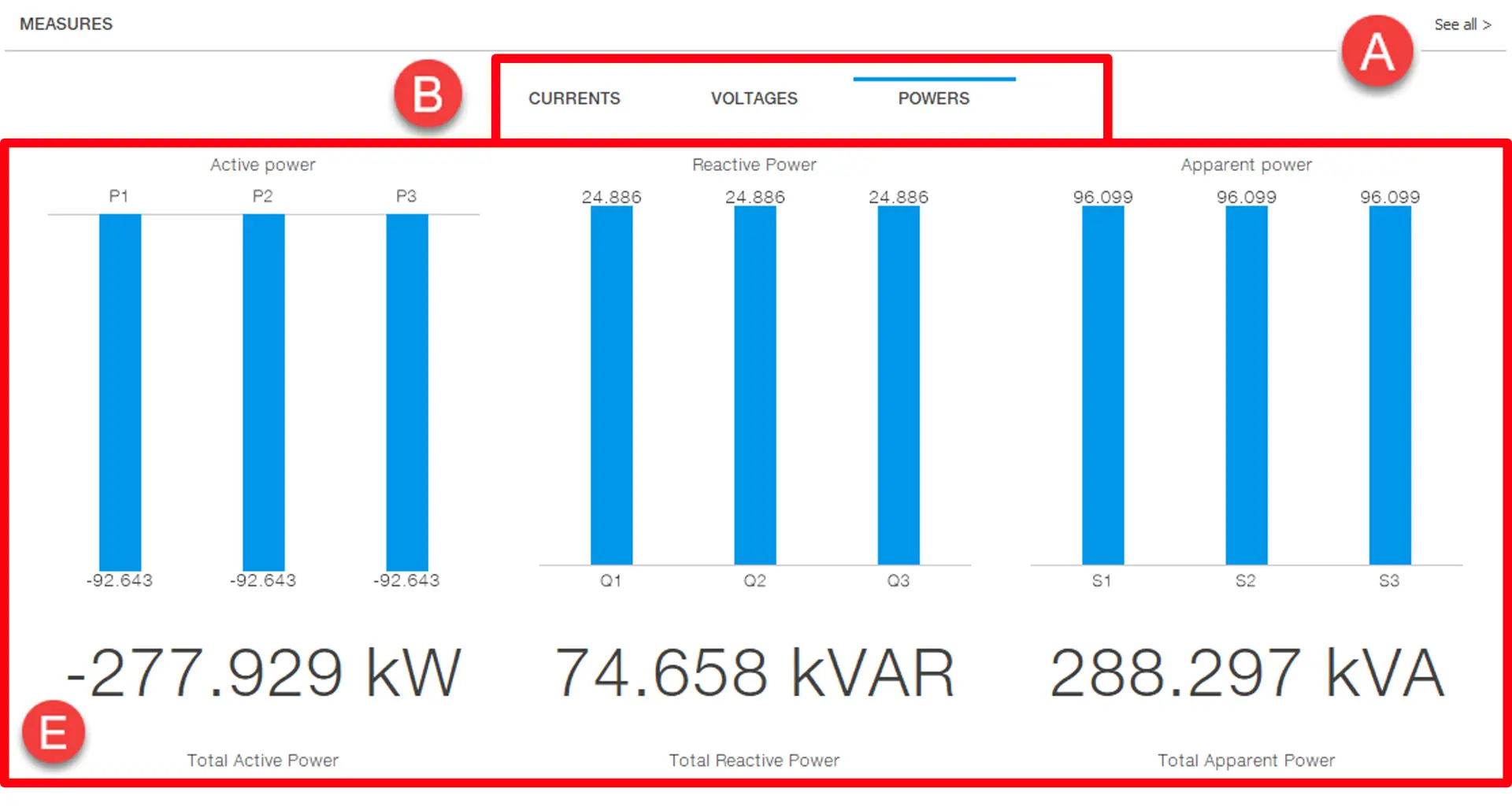

E	Área de exibição de medições de potência: fase e potência ativa total fase e potência reativa total fase e potência aparente total

Eventos de área

Events area

	Descrição da peça
Um	Botão para acessar a seção Eventos da página Monitoramento.

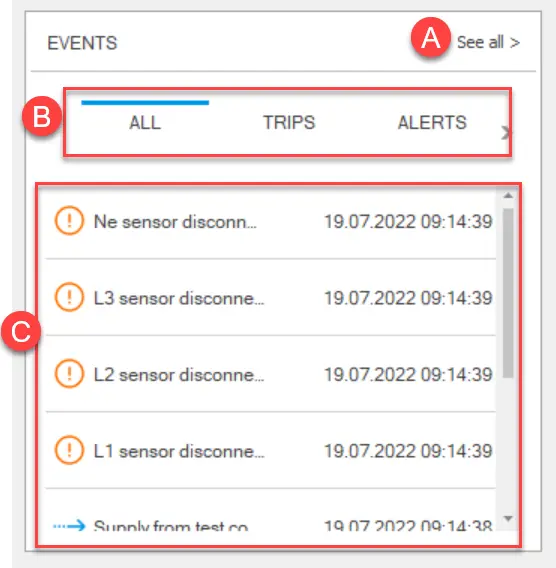

B	Menu de eventos: Todos: exibe os últimos seis eventos registrados, excluindo viagens e alarmes Intervenções: exibe as últimas seis viagens registradas. Alarmes : exibe os últimos seis alarmes registrados.
C	Área que exibe os eventos selecionados em [B]: : mudança de status /: aviso :erro :informação :mudar

Status da área

	Descrição da peça

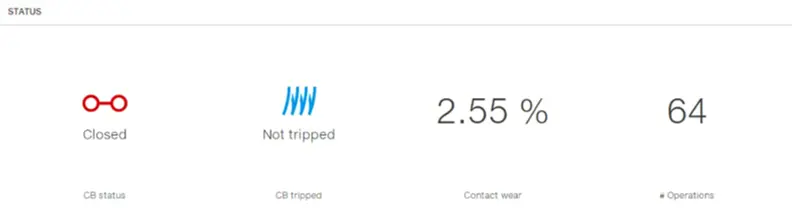

Estado do disjuntor	:fechado :abrir :indefinido
Disparo do disjuntor	:Tropeçou : não tropeçado
Desgaste de contato	0% = sem desgaste 100% = completamente gasto
# Operações	Número total de operações manuais, intervenções, intervenções com falha e intervenções de teste.

Informações da área

information area

	Descrição da peça
Um	Botão para acessar a página de informações

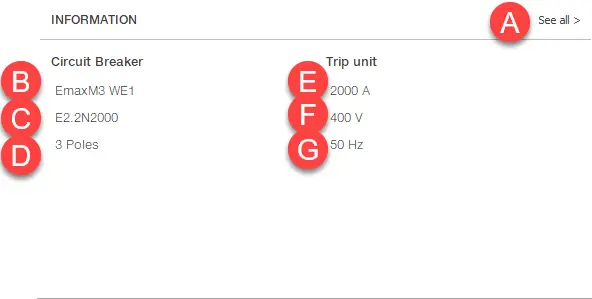

B	Nome do dispositivo personalizado (parâmetro CB Tag nome editável na vista clássica > Configuração da unidade > Informações personalizáveis)
C	Tipo de dispositivo (parâmetro Tipo CB também visível na visualização Clássica > Informações > Parâmetros gerais)
D	Número de pólos
E	Corrente nominal (In)
F	Tensão nominal (Un)
G	Frequência

Redefina os valores mínimos e máximos registrados

Nota: função disponível apenas se o dispositivo estiver conectado ao Ekip Connect por meio de uma conexão ponto a ponto.

Em Medições, clique no tipo de medição (Correntes ou Tensões) para o qual deseja redefinir os valores mínimo e máximo.
Clique em Redefinir.
