Tableau de bord

Fonctions de la page

Afficher le résumé ou les informations les plus critiques pour l’appareil
Accédez aux pages contenant des informations plus détaillées.

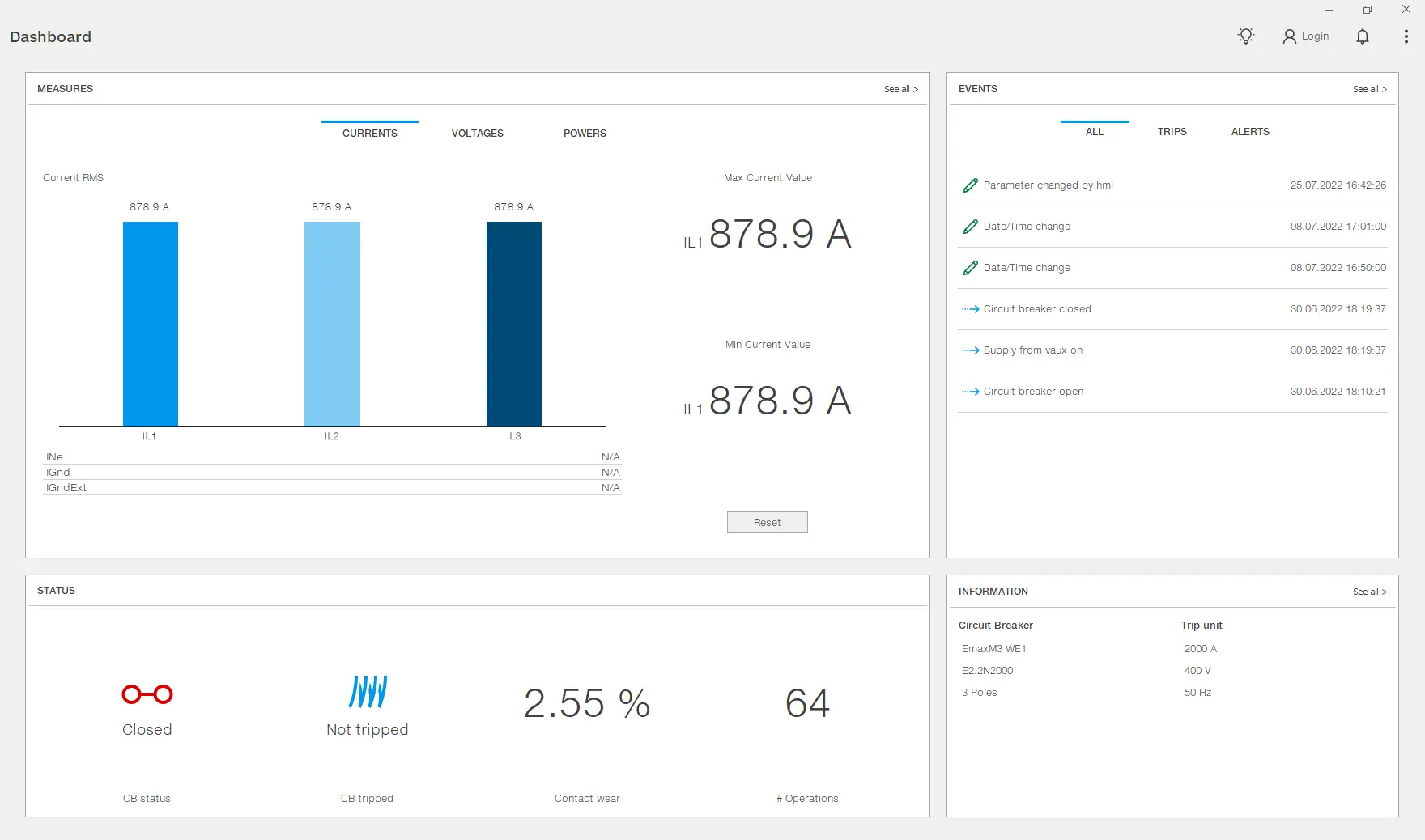

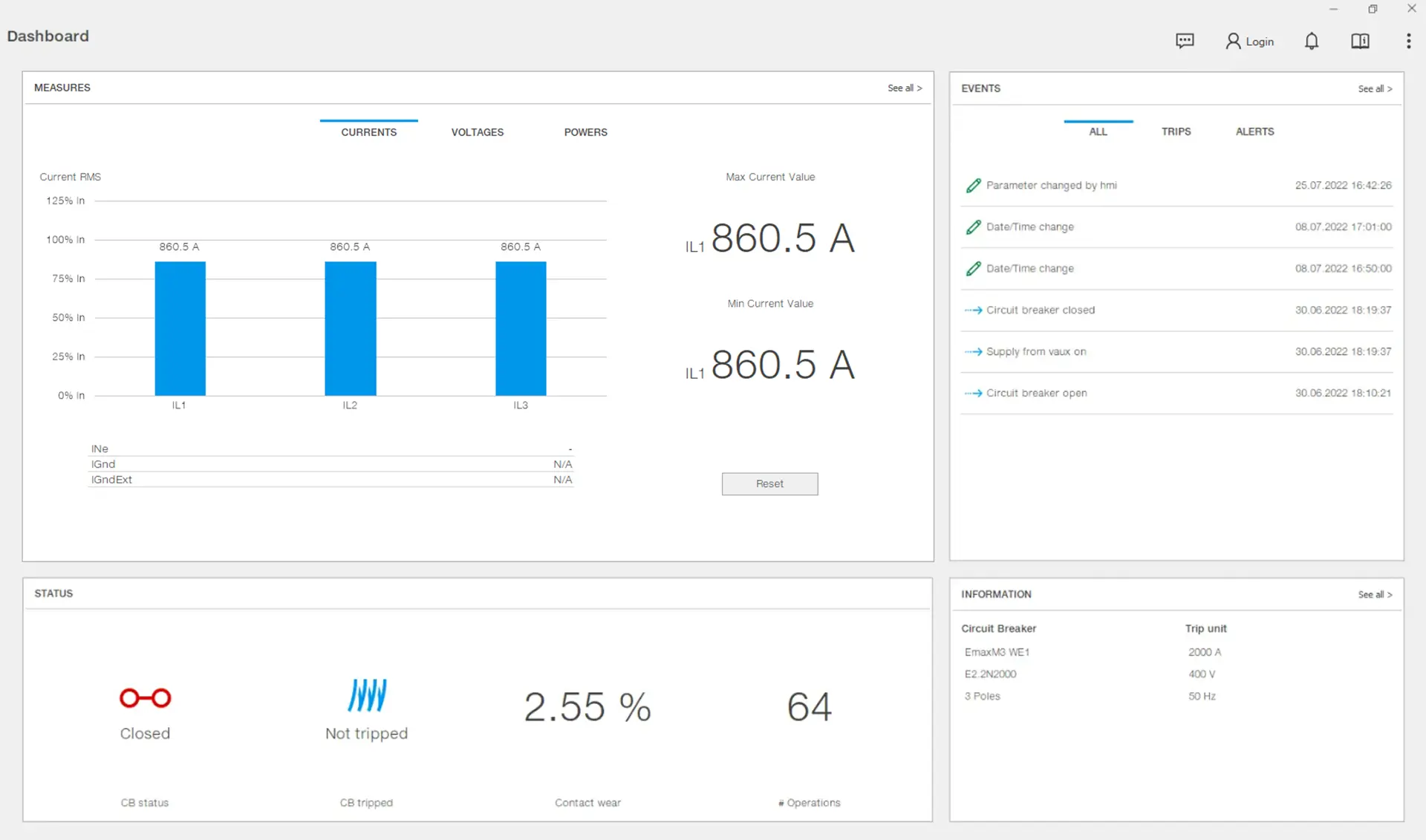

À quoi ça ressemble

Mesures de surface

Description de la	pièce
Un	Bouton pour accéder à la section Mesures de la page Surveillance
B	Menu des mesures

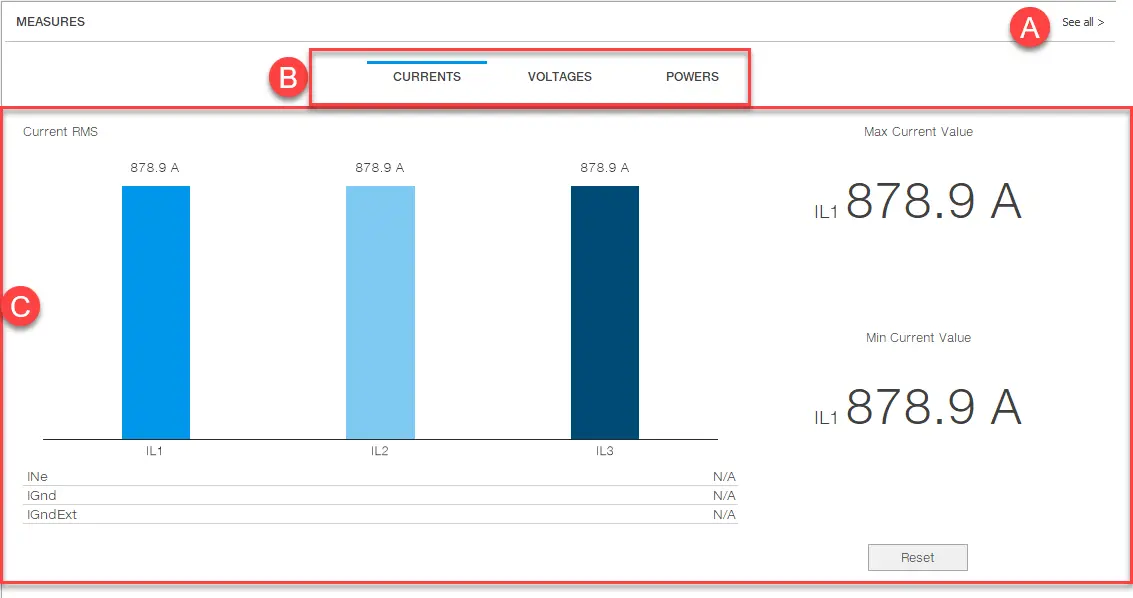

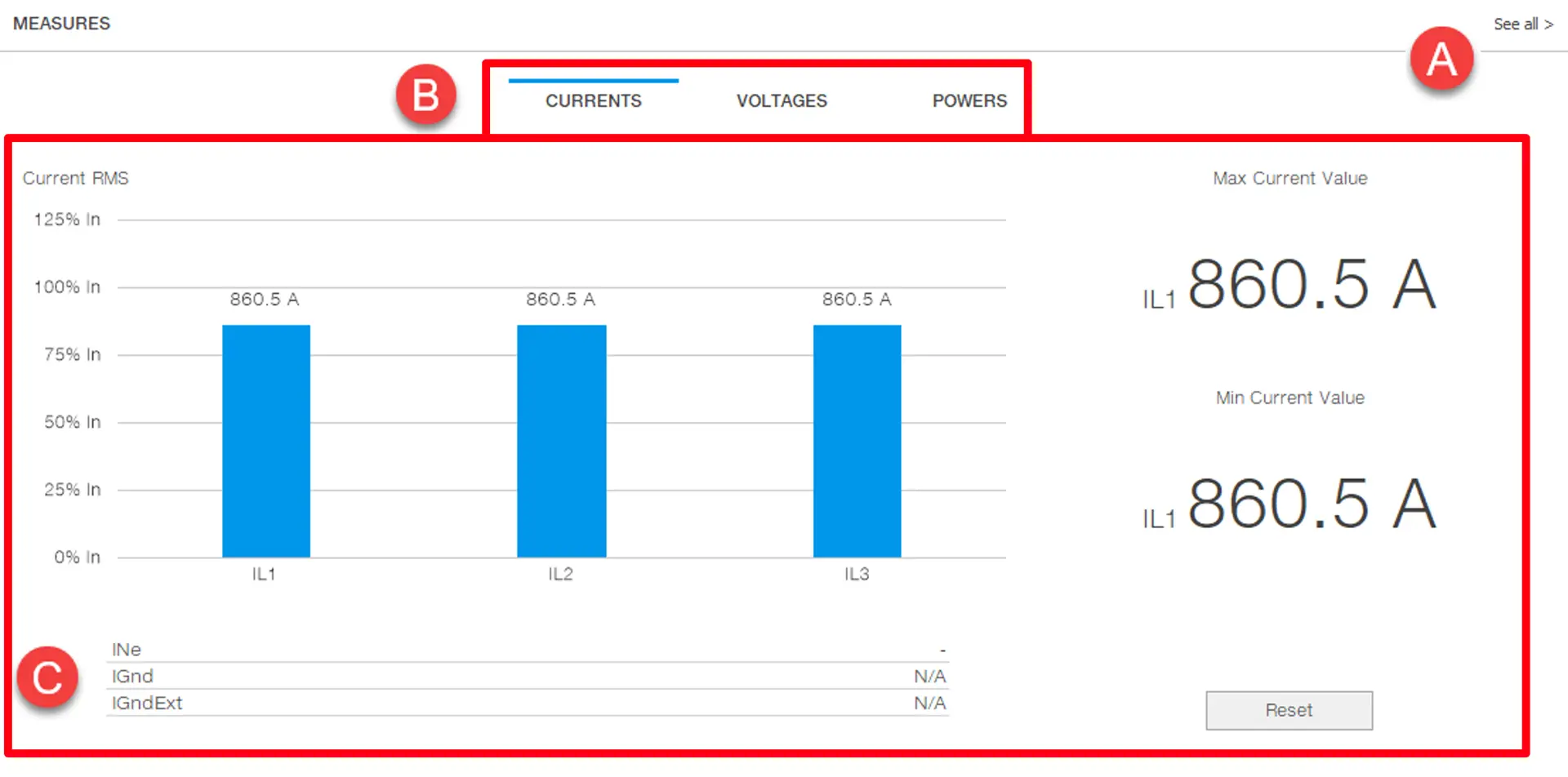

C	Zone d’affichage de la mesure du courant Courant RMS : mesures acquises : Courant de chaque phase Ine : courant neutre IGnd : courant de défaut à la terre interne IGndEx1 : courant de défaut à la terre externe Valeur de courant max. : courant de phase maximal mesuré. Valeur calculée depuis que l’appareil a été alimenté ou depuis la dernière réinitialisation manuelle. Valeur de courant min. : courant de phase minimum mesuré. Valeur calculée depuis que l’appareil a été alimenté ou depuis la dernière réinitialisation manuelle. Reset : bouton pour réinitialiser les valeurs minimales et maximales

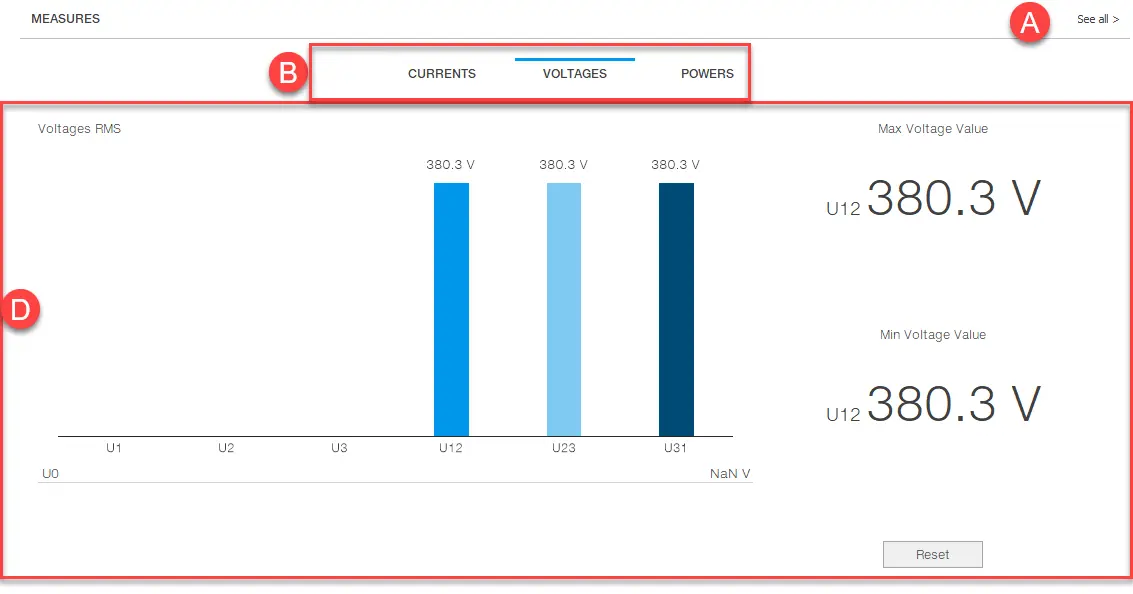

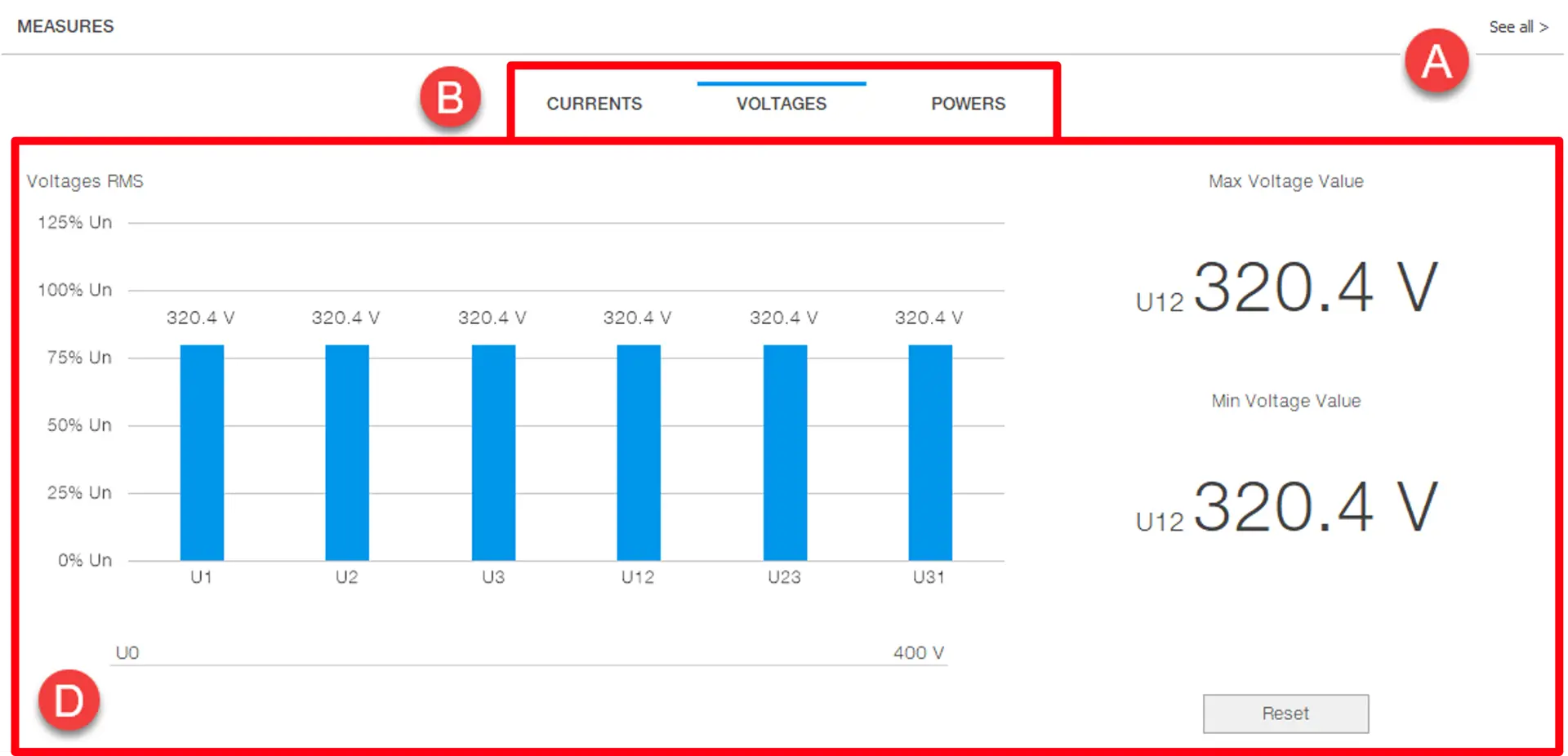

D	Zone d’affichage des mesures de tension Tensions RMS : mesures acquises : tension de chaque phase (simple et ligne à ligne) U0 : tension neutre Valeur de tension max. : tension de phase maximale mesurée. Valeur calculée depuis que l’appareil a été alimenté ou depuis la dernière réinitialisation manuelle. Valeur de tension min. : tension de phase minimale mesurée. Valeur calculée depuis que l’appareil a été alimenté ou depuis la dernière réinitialisation manuelle. Reset : bouton pour réinitialiser les valeurs minimales et maximales

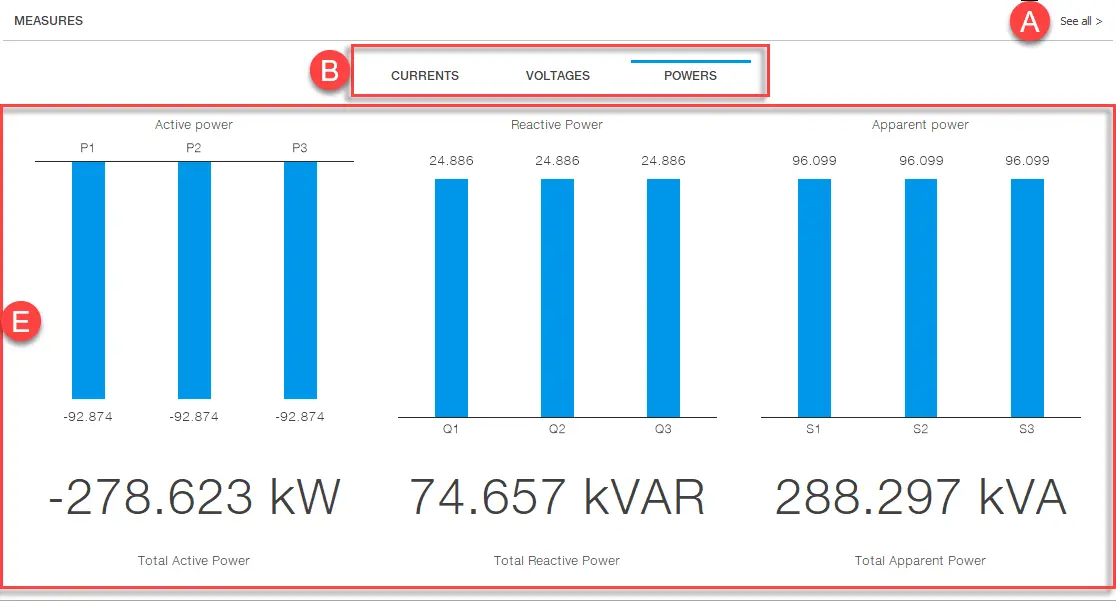

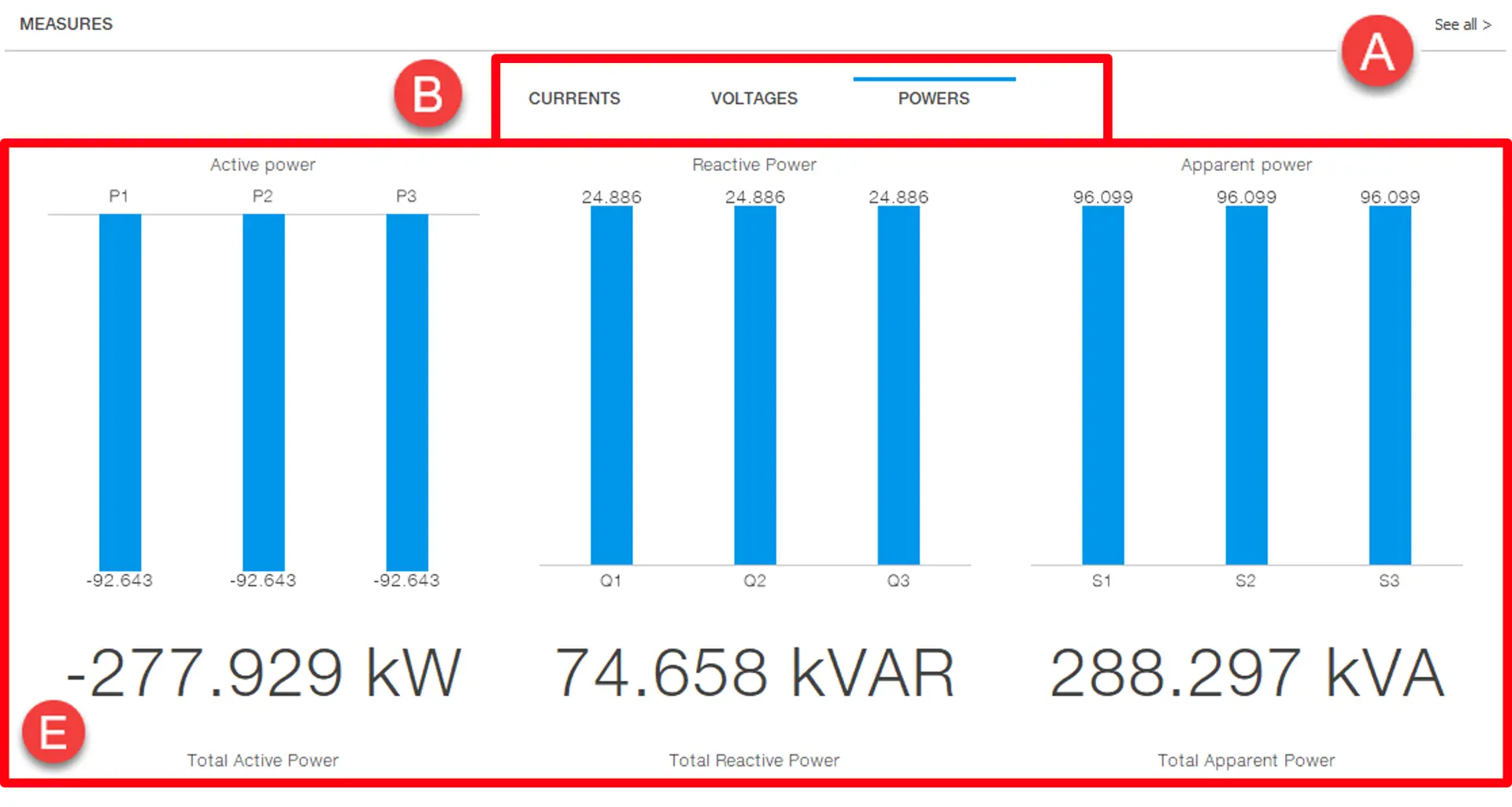

E	Zone d’affichage des mesures de puissance : phase et puissance active totale phase et puissance réactive totale phase et puissance apparente totale

Événements de la région

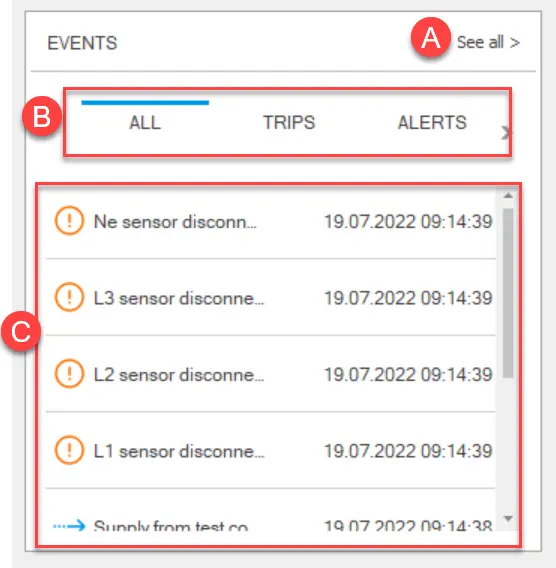

Description de la	pièce
Un	Bouton pour accéder à la section Evénements de la page Surveillance.
B	Menu des événements : Tous : affiche les six derniers événements enregistrés, à l’exclusion des déclenchements et des alarmes Interventions : affiche les six derniers trajets enregistrés. Alarmes : affiche les six dernières alarmes enregistrées.
C	Zone qui affiche les événements sélectionnés dans [B] : : changement de statut / : avertissement :erreur :information :changement

Statut de la zone

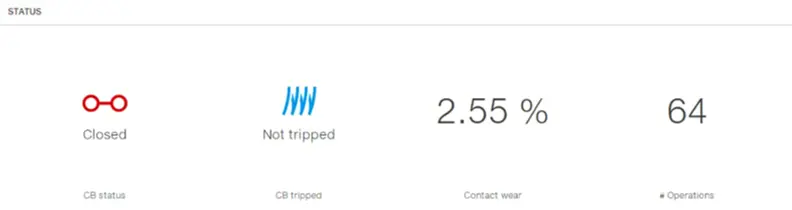

Description de la	pièce
État du disjoncteur	:fermé :ouvrir :indéfini
Déclenchement du disjoncteur	:Déclenché : non déclenché
Usure par contact	0 % = pas d’usure 100% = complètement porté
# Opérations	Nombre total d’opérations manuelles, d’interventions, d’interventions échouées et d’interventions de test.

Informations sur la région

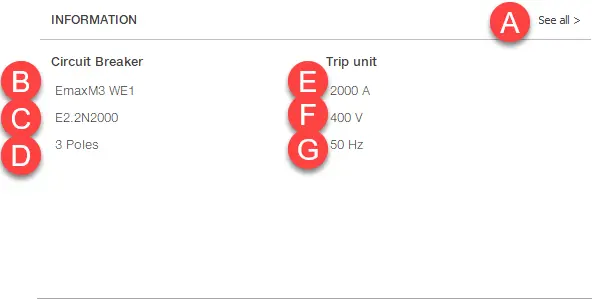

Description de la	pièce
Un	Bouton pour accéder à la page d’information
B	Nom de l’appareil personnalisé (paramètre CB Nom de la balise modifiable dans la vue classique > Configuration de l’unité > Informations personnalisables)
C	Type d’appareil (paramètre Type CB également visible dans la vue classique > Informations > Paramètres généraux)
D	Nombre de pôles
E	Courant nominal (In)
F	Tension nominale (Un)
G	Fréquence

Réinitialiser les valeurs minimales et maximales enregistrées

Remarque : la fonction n’est disponible que si l’appareil est connecté à Ekip Connect via une connexion point à point.

Dans Mesures, cliquez sur le type de mesure (Courants ou Tensions) pour lequel vous souhaitez réinitialiser les valeurs minimale et maximale.
Cliquez sur Réinitialiser.
