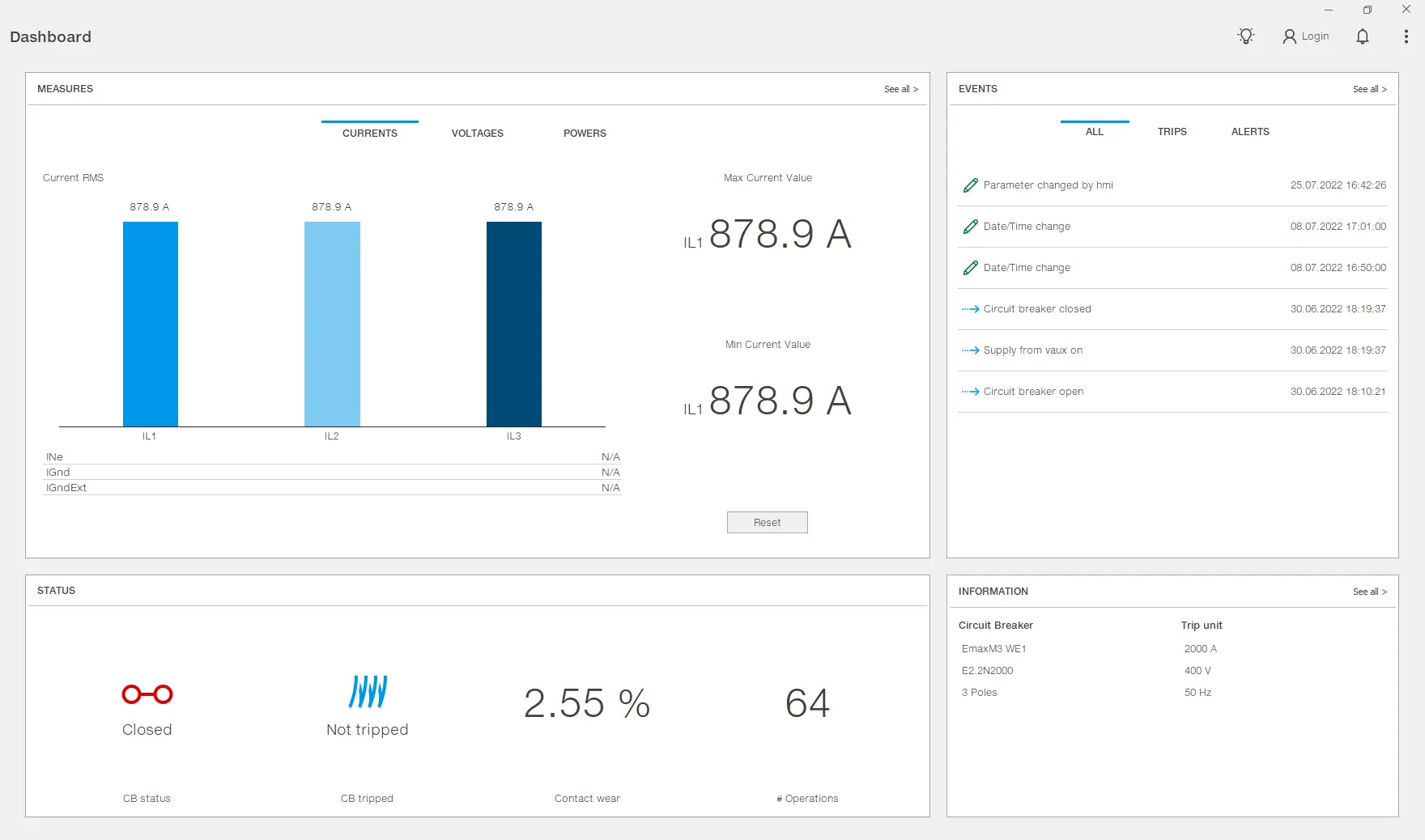

ダッシュボード

ページ関数

デバイスの概要または最も重要な情報を表示する
より詳細な情報が記載されたページにアクセスします。

見た目

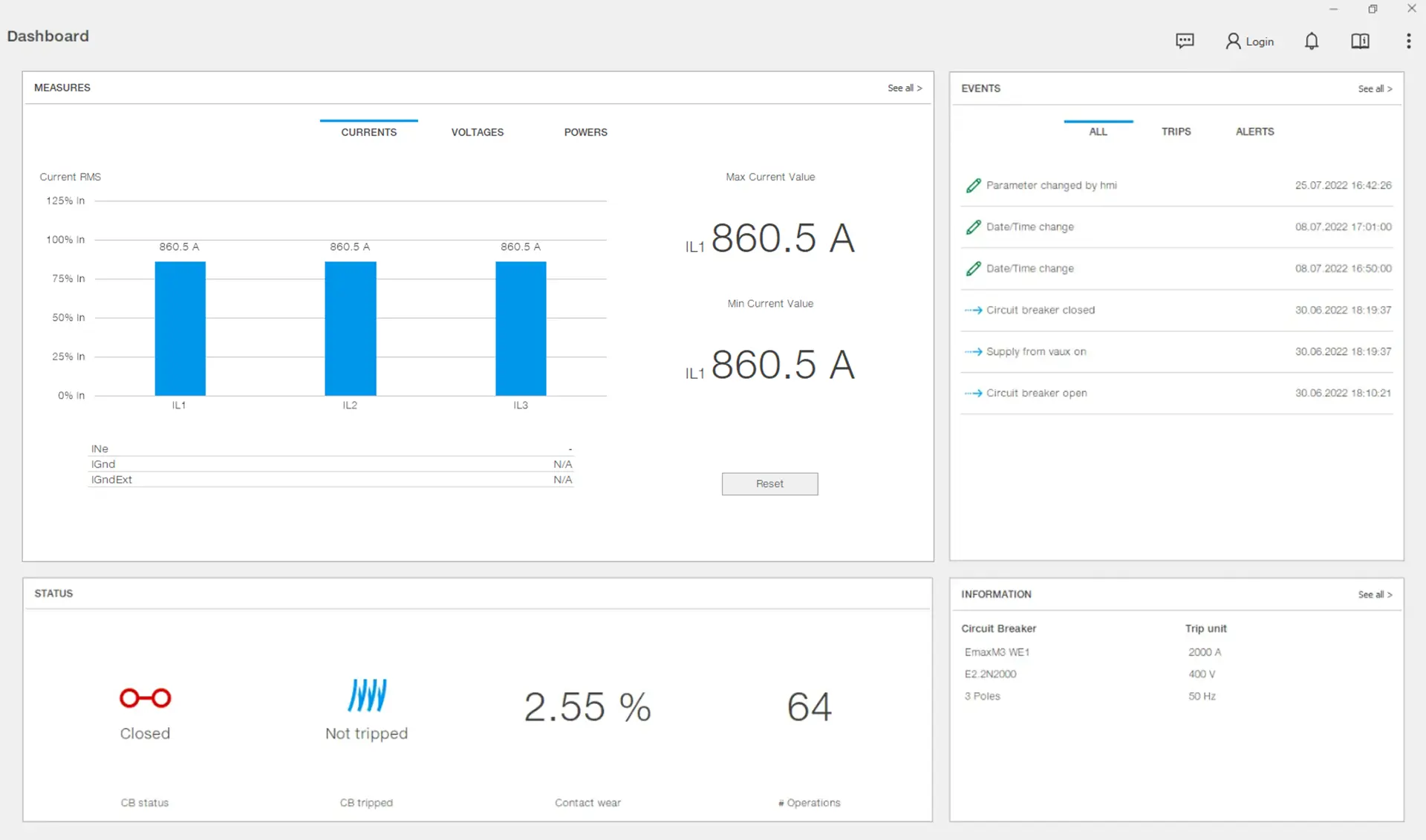

dashboard

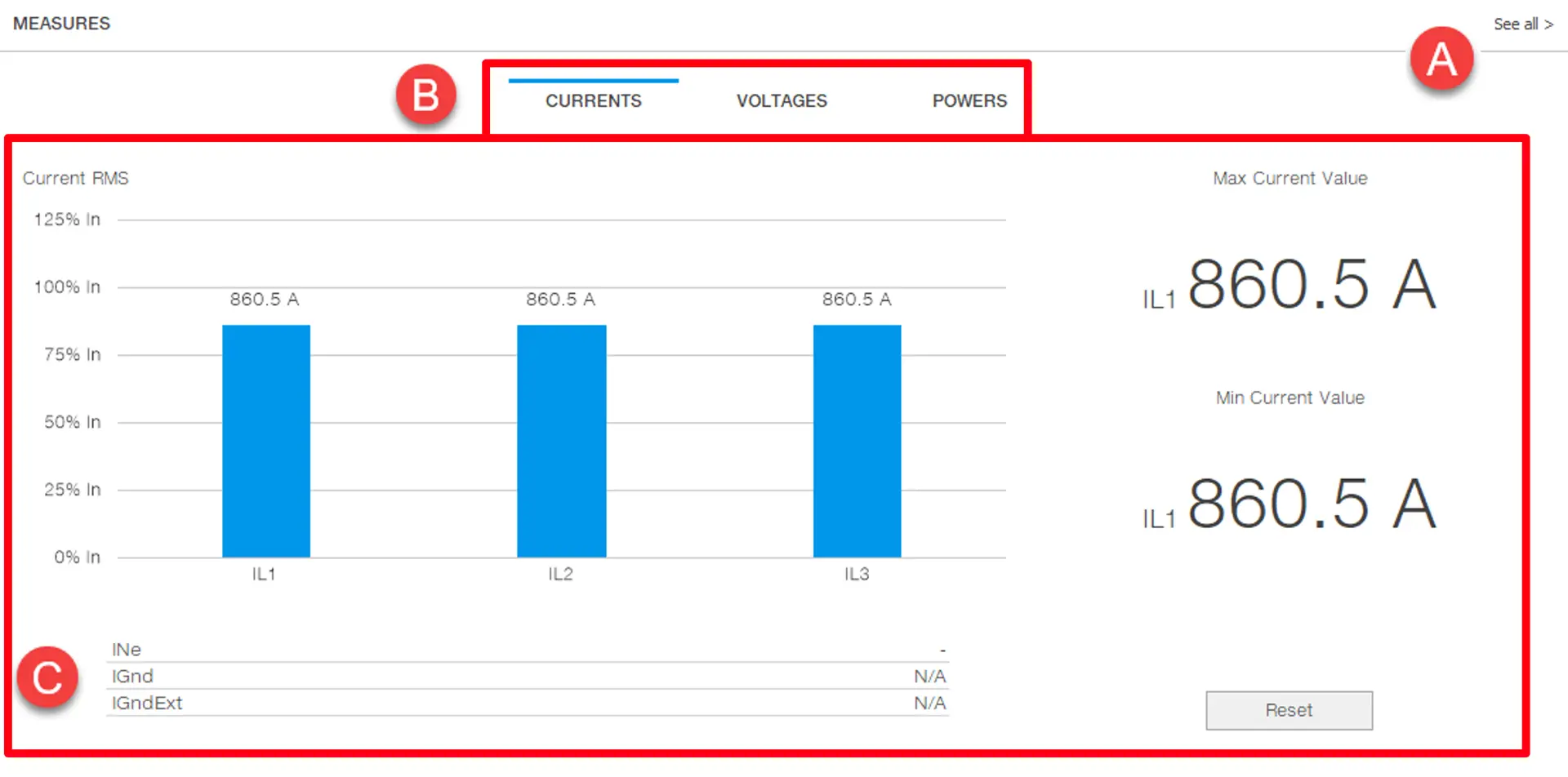

面積測定

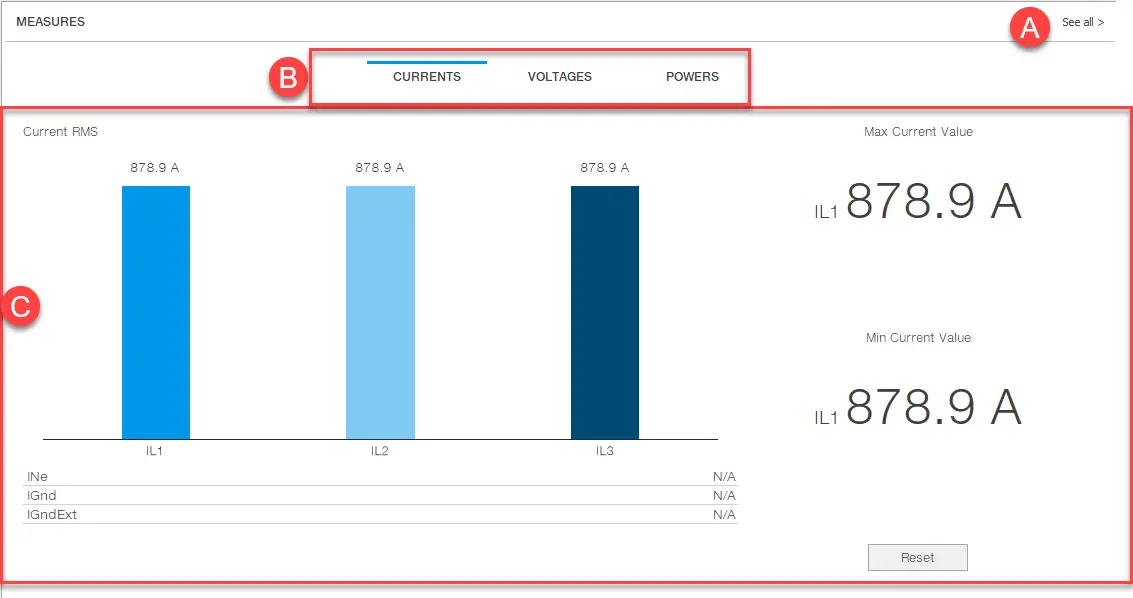

measurement

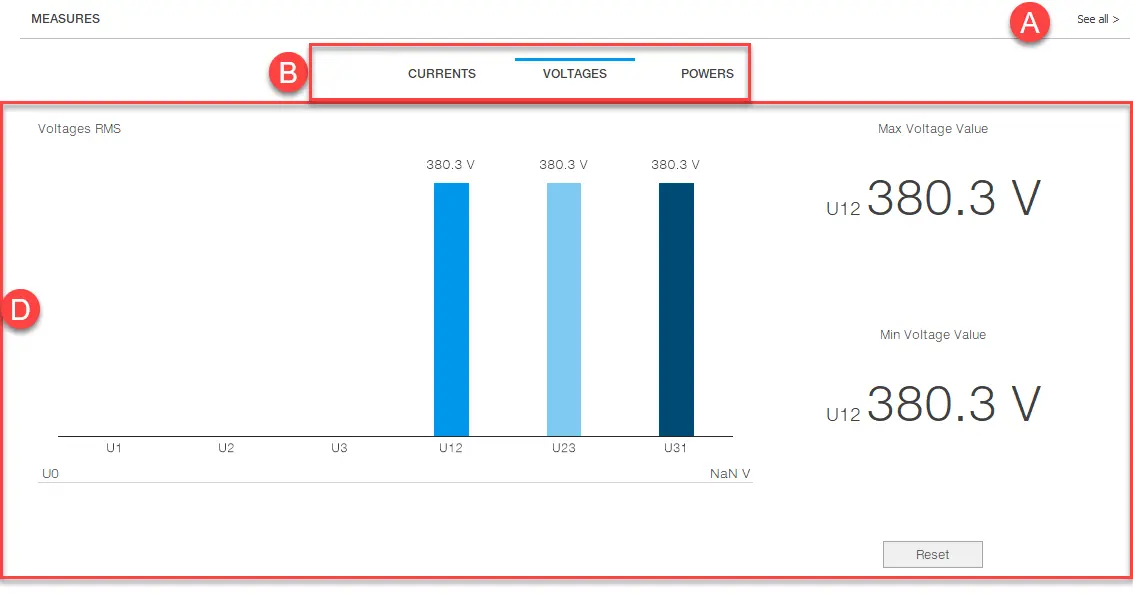

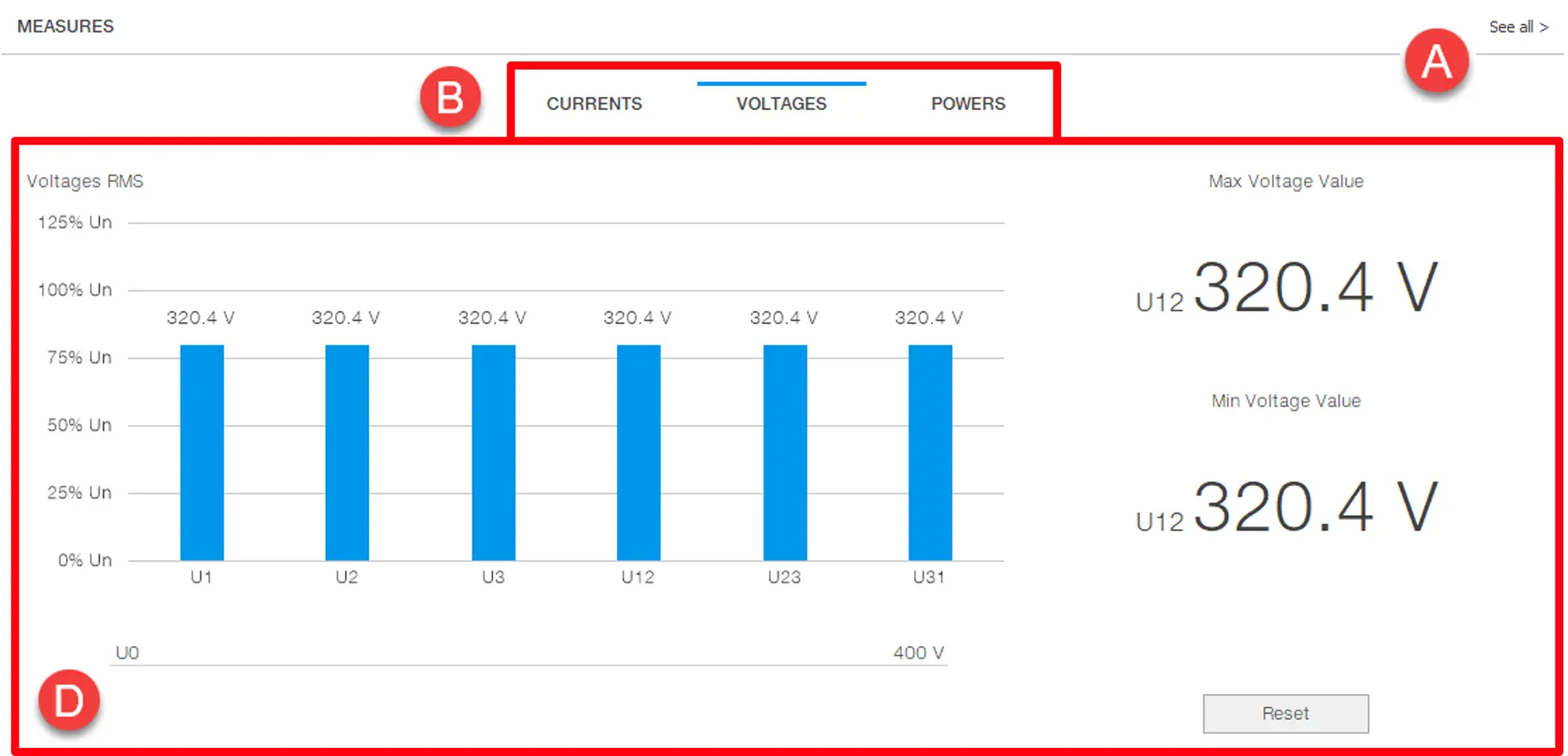

voltage measurement

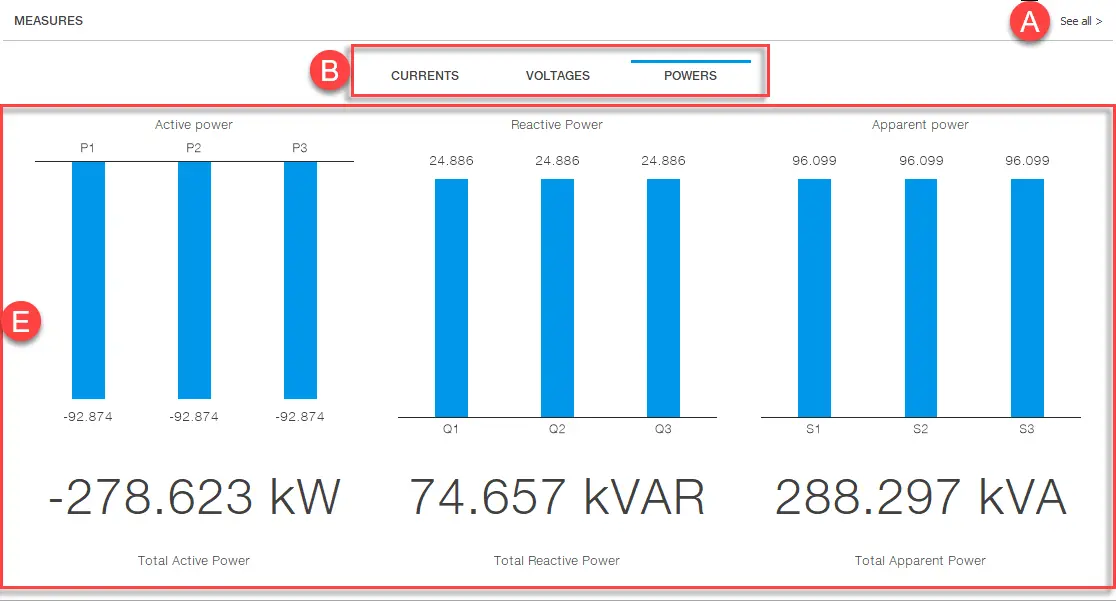

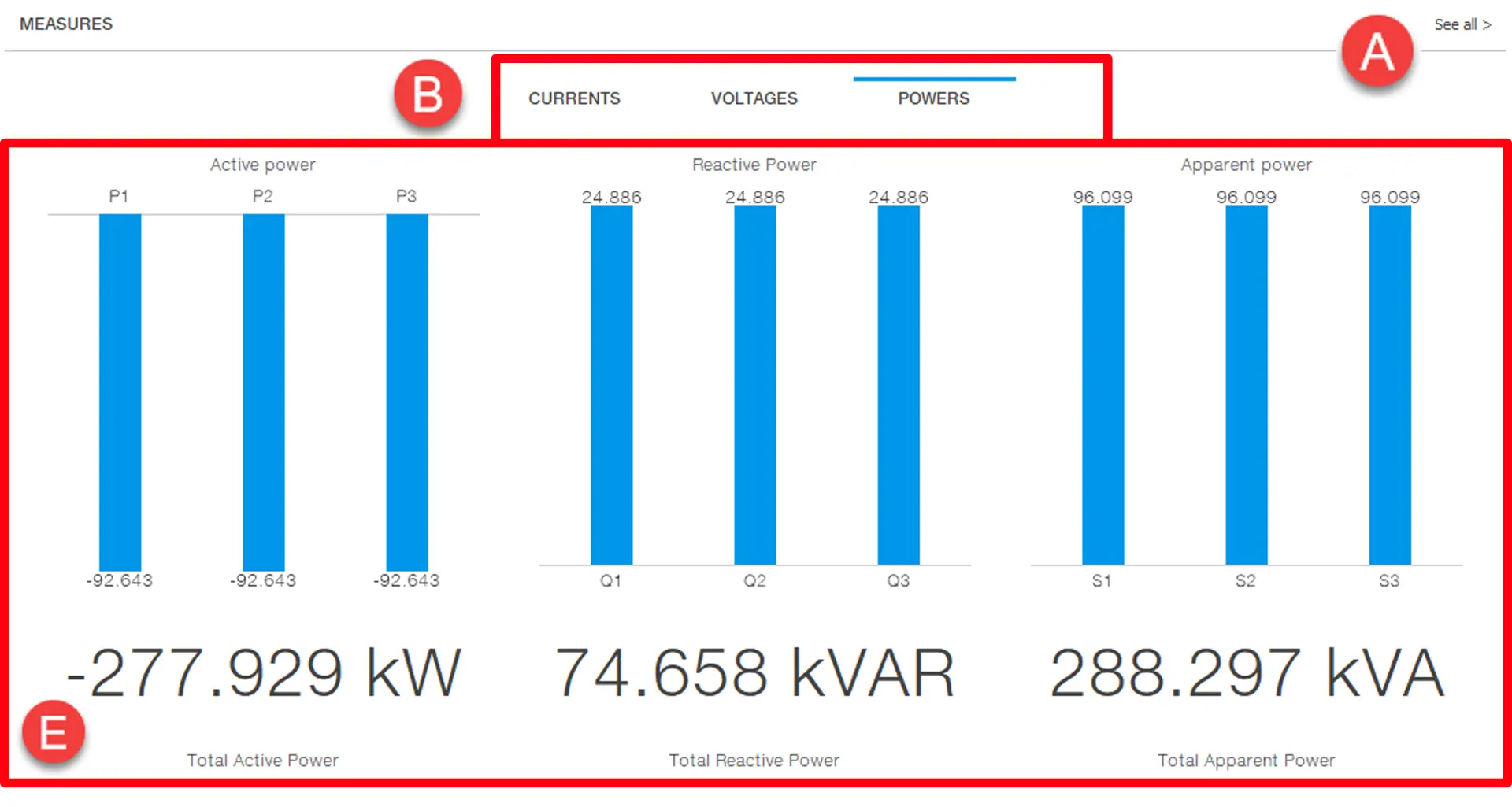

powers measurement

部品の	説明
ある	「モニタリング」ページの「測定」セクションにアクセスするためのボタン
B	測定メニュー
C	電流測定表示エリア現在のRMS:取得した測定値: 各相の電流 Ine:中性電流 IGnd:内部地絡電流 IGndEx1:外部地絡電流最大電流値:測定された最大相電流。デバイスに電源が供給された後、または最後の手動リセット以降に計算された値。最小電流値:測定された最小相電流。デバイスに電源が供給された後、または最後の手動リセット以降に計算された値。リセット:最小値と最大値をリセットするボタン
D	電圧測定表示エリア電圧RMS:取得した測定値: 各相の電圧(単相およびライン間) U0:中性電圧最大電圧値:測定された最大相電圧。デバイスに電源が供給された後、または最後の手動リセット以降に計算された値。最小電圧値:測定された最小相電圧。デバイスに電源が供給された後、または最後の手動リセット以降に計算された値。リセット:最小値と最大値をリセットするボタン
E	パワー測定表示エリア: 位相と総有効電力位相および総無効電力位相と総皮相電力

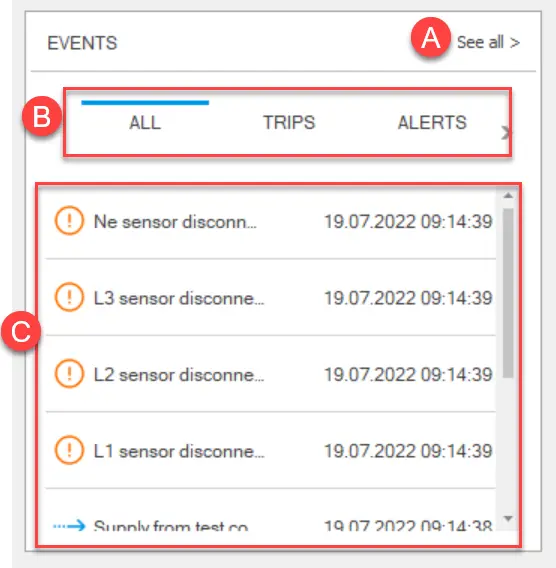

エリアイベント

Events area

部品の	説明
ある	ページ監視のイベントセクションにアクセスするためのボタン。
B	イベントメニュー: すべて: トリップとアラームを除く、記録された最新の 6 つのイベントが表示されます介入: 記録された最後の 6 つのトリップを表示します。アラーム :記録された最新の 6 つのアラームが表示されます。
C	[B]で選択しているイベントを表示するエリア: : ステータス変更 /: 警告：エラー：情報：変える

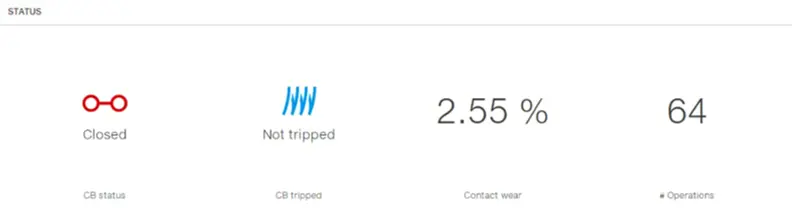

エリアステータス

部品の	説明
サーキットブレーカーの状態	：クローズド：開ける：未定義
サーキットブレーカートリップ	：トリップ :トリップしない
コンタクトウェア	0% = 摩耗なし 100% = 完全に摩耗している
# オペレーション	手動操作、介入、失敗した介入、およびテスト介入の合計数。

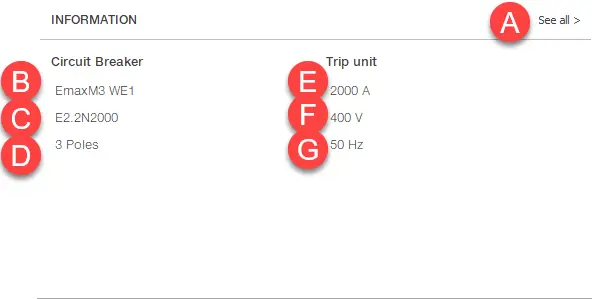

周辺情報

information area

部品の	説明
ある	情報ページにアクセスするためのボタン
B	カスタマイズされたデバイス名(パラメータ CBタグ名、クラシックビューで編集可能、 >ユニット構成 > カスタマイズ可能な情報)
C	デバイス・タイプ (パラメーター CB タイプはクラシック・ビューでも表示> 「情報」>「一般パラメーター」)
D	極の数
E	定格電流(In)
F	定格電圧(Un)
G	周波数

記録された最小値と最大値をリセットします

注:機能は、デバイスがポイントツーポイント接続を介してEkip Connectに接続されている場合にのみ使用できます。

「測定」で、最小値と最大値をリセットする測定タイプ(電流または電圧)をクリックします。
[リセット]をクリックします。
