Filbehandling
Beskrivelse av funksjonen
Filbehandlingsfunksjonen gjør det mulig å eksportere parametrene som er konfigurert på en enhet, lagre dem på PC-en og deretter importere dem til en annen enhet av samme type for å lette konfigurasjonen.
VIKTIG: dette er bare garantert å fungere mellom enheter med samme konfigurasjon (utgivelse, beskyttelsesenheter, funksjoner og pakker). Ellers kan det hende at enkelte konfigurasjoner/parametere ikke blir overført. Overføringen inkluderer ikke aktivering av pakker Marketplace.
Merk: den eksporterte filen kan ikke konsulteres. Hvis du vil eksportere og vise konfigurasjonsparametere, bruker du Rapporter-funksjonen (se Rapporter).
Det er også mulig å importere en konfigurasjonsfil generert med DocWeb for å angi visse enhetsparametere som også administreres av Ekip Connect.
Krav
Tilgang til funksjonen |
Ubegrenset |
Type enheter som støtter funksjonen |
- Ekstern enhet for effektbrytere (f.eks.
- Effektbrytere
- Energimålere (kun M4M)
- Stasjon
- Sikringsbrytere, vekslingsbrytere
|
Enhetens status |
Tilkoblet og kommunikasjon |
Type tilkobling til enheten |
Tilkobling via Ekip T&P og Ekip-programmering |
>> For mer informasjon om støttede enheter og krav for hver av dem, se dokument 9AKK108467A9238 tilgjengelig her.

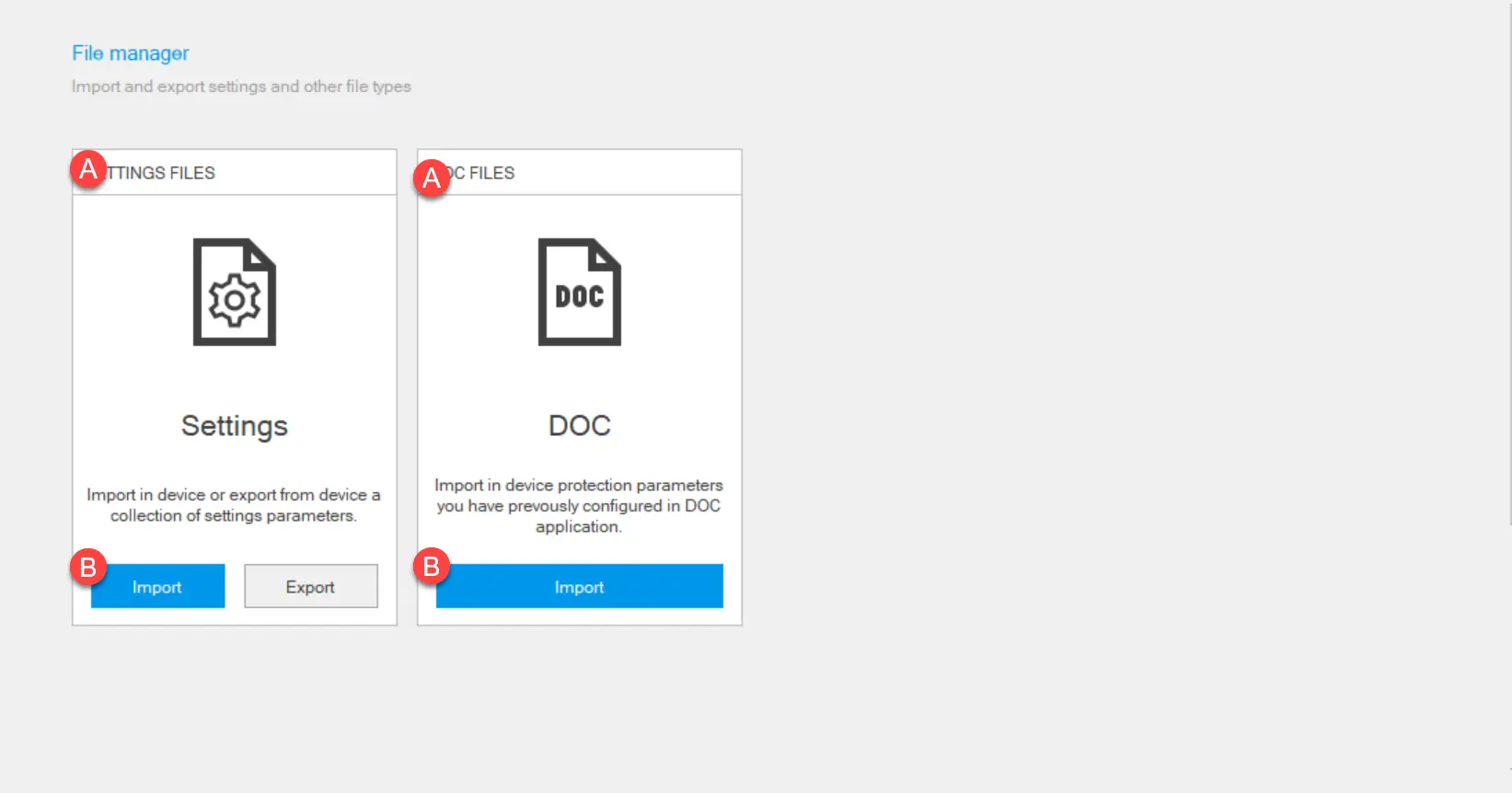

Hvordan det ser ut

Del |
beskrivelse |
En |
Filbehandling-modus |
B |
Handlingsknapper |
Eksportere innstillingsfilen
- Når enheten allerede er konfigurert, tilkoblet og kommuniserer med Ekip Connect, klikker du på Verktøy > filbehandling.
- I Innstillinger-filen klikker du på Eksporter.
- Velg hvor filen skal lagres: Ekip Connect genererer og lagrer en ENC-fil med navnet i henhold til følgende syntaks Product_name_Tag_name_Settings_YYMMDDHHMMSS.
Merk: .enc-formatet er et proprietært format som bare kan leses med Ekip Connect.
Eksportere en innstillingsfil
- Med enheten som skal konfigureres tilkoblet og kommuniserer med Ekip Connect, klikk på Verktøy > File Manager.
- I Innstillinger-filen klikker du på Importer.
- Velg ENC-filen som skal importeres.
- For å velge hvilke innstillinger du vil importere, klikk på Filter, fjern merket for innstillingene du ikke ønsker å importere og klikk på Importer. Ellers, for å importere alle innstillinger, klikk på Importer alle: Ekip Connect viser alle innstillinger som er involvert i importen, med den importerte verdien og verdien på enheten før og etter importen
- Kontroller at hver innstilling er importert riktig. Hvis innstillingen er importert på riktig måte,
vises ikonet i kolonnen Synkronisert .
- Klikk på Neste.
- Hvis noen innstillinger ikke ble importert riktig, gjenta prosedyren ved å importere bare de innstillingene som ikke ble importert. Hvis importen mislykkes, kontakt ABB.
Importere en DOC-fil
- Når enheten som skal konfigureres, er tilkoblet og kommuniserer med Ekip Connect, klikker du på Verktøy > Filbehandling.
- I DOC-filen klikker du på Importer.
- Velg .doc filen som skal importeres.
- For å velge hvilke innstillinger du vil importere, klikk på Filter, fjern merket for innstillingene du ikke ønsker å importere og klikk på Importer. Ellers, for å importere alle innstillinger, klikk på Importer alle: Ekip Connect viser alle importerte innstillinger, med den importerte verdien og verdien på enheten før og etter importen.
- For å avbryte innstillingen, klikk X for å lukke vinduet, ellers klikk på Neste: Ekip Connect skriver verdiene til innstillingene til den kommuniserende enheten.
