Gestionnaire de fichiers

Description de la fonction
La fonction Gestionnaire de fichiers permet d’exporter les paramètres configurés sur un appareil, de les enregistrer sur le PC puis de les importer dans un autre appareil du même type pour faciliter la configuration.

IMPORTANT : cela ne fonctionne qu’entre appareils ayant la même configuration (version, dispositifs de protection, fonctions et packages). Dans le cas contraire, certaines configurations/paramètres risquent de ne pas être transférés. Le transfert n’inclut pas l’activation des packages Marketplace.
Attention : le fichier exporté n’est pas consultable. Pour exporter et afficher les paramètres de configuration, utilisez la fonction Rapports (voir Rapports).

Il est également possible d’importer un fichier de configuration généré avec DocWeb pour définir certains paramètres de l’appareil également gérés par Ekip Connect.

Exigences

Accès à la fonction	sans restriction
Type d’appareils prenant en charge la fonction	Unité externe pour disjoncteurs (par ex. Ekip Up) Disjoncteurs Compteurs d’énergie (uniquement M4M) Gare Sectionneurs de fusibles, inverseurs
État de l’appareil	Connecté et communicant
Type de connexion avec l’appareil	Connexion via ekip T&P et programmation ekip

>> Pour plus de détails sur les appareils pris en charge et les exigences pour chacun d’entre eux, veuillez vous référer au document 9AKK108467A9238 disponible ici.

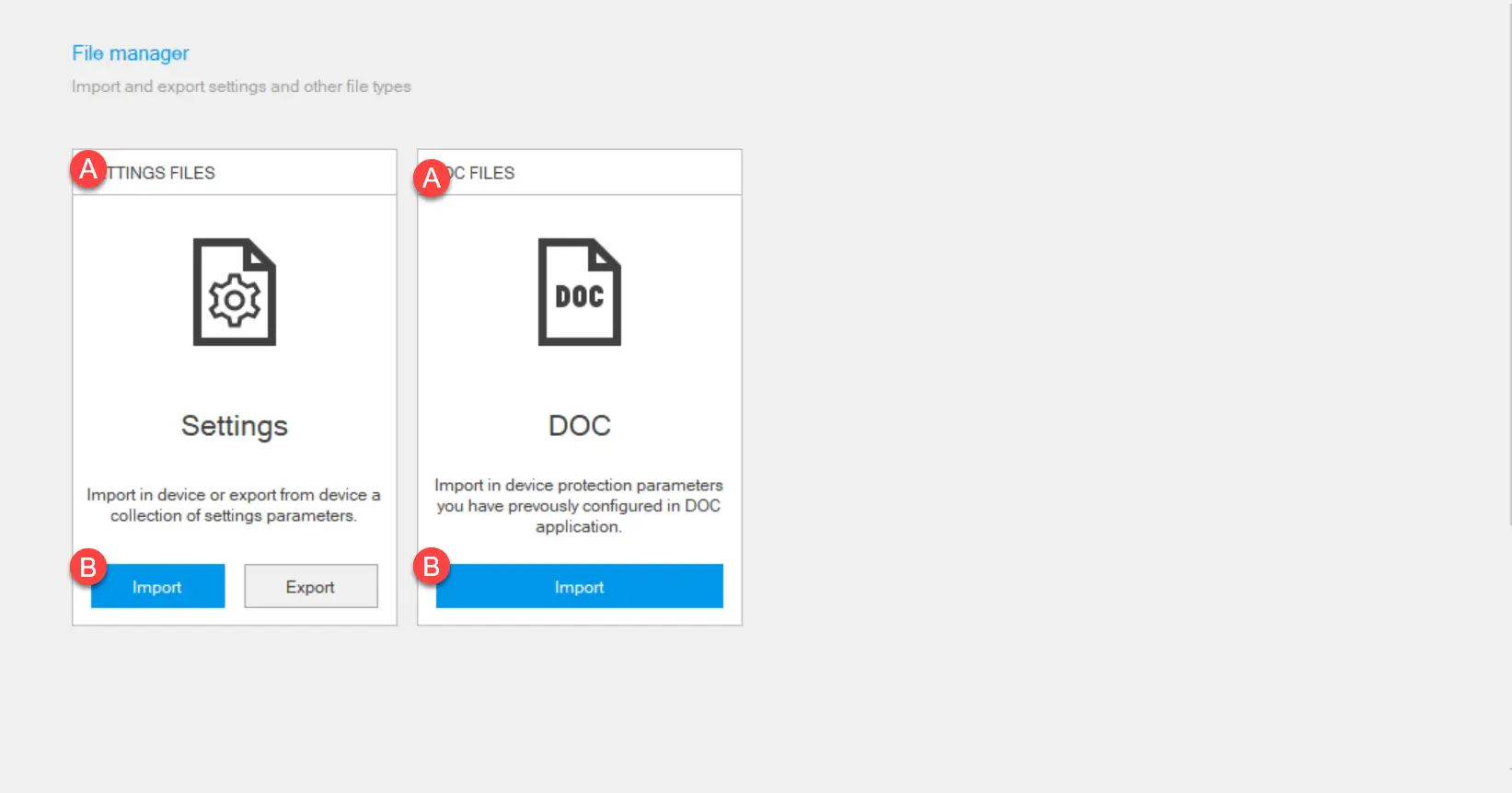

À quoi ça ressemble

Description de la	pièce
Un	Mode Gestionnaire de fichiers
B	Boutons d’action

Exporter le fichier de paramètres

Avec l’appareil déjà configuré, connecté et communiquant avec Ekip Connect, cliquez sur Outils > Gestionnaire de fichiers.
Dans le fichier Paramètres, cliquez sur Exporter.
Sélectionnez l’emplacement d’enregistrement du fichier : Ekip Connect génère et enregistre un fichier .enc nommé selon la syntaxe suivante Product_name_Tag_name_Settings_YYMMDDHHMMSS.

Remarque : le format .enc est un format propriétaire qui ne peut être lu qu’avec Ekip Connect.

Exporter un fichier de paramètres

Avec l’appareil à configurer connecté et communiquant avec Ekip Connect, cliquez sur Outils > Gestionnaire de fichiers.
Dans le fichier Paramètres, cliquez sur Importer.
Sélectionnez le fichier .enc à importer.
Pour sélectionner les paramètres à importer, cliquez sur Filtre, décochez les paramètres que vous ne souhaitez pas importer et cliquez sur Importer. Sinon, pour importer tous les paramètres, cliquez sur Importer tout : Ekip Connect affiche tous les paramètres impliqués dans l’importation, avec la valeur importée et la valeur sur l’appareil avant et après l’importation
Vérifiez que chaque paramètre est correctement importé. Si le paramètre est correctement importé, l’icône apparaît dans la colonne En synchronisation .
Cliquez sur Suivant.
Si des paramètres n’ont pas été importés correctement, répétez la procédure en n’important que les paramètres qui n’ont pas été importés. En cas d’échec de l’importation, contactez ABB.

Importer un fichier DOC

Avec l’appareil à configurer connecté et communiquant avec Ekip Connect, cliquez sur Outils > Gestionnaire de fichiers.
Dans le fichier DOC, cliquez sur Importer.
Sélectionnez le fichier .doc à importer.
Pour sélectionner les paramètres à importer, cliquez sur Filtre, décochez les paramètres que vous ne souhaitez pas importer et cliquez sur Importer. Sinon, pour importer tous les paramètres, cliquez sur Importer tout : Ekip Connect affiche tous les paramètres importés, avec la valeur importée et la valeur sur l’appareil avant et après l’importation.
Pour interrompre le paramètre, cliquez sur X pour fermer la fenêtre, sinon cliquez sur Suivant : Ekip Connect écrit les valeurs des paramètres sur l’appareil communicant.
