Monitoraggio

Funzioni della pagina di monitoraggio

Visualizzare i dati misurati
Visualizzazione degli eventi registrati, degli allarmi e degli interventi delle protezioni.

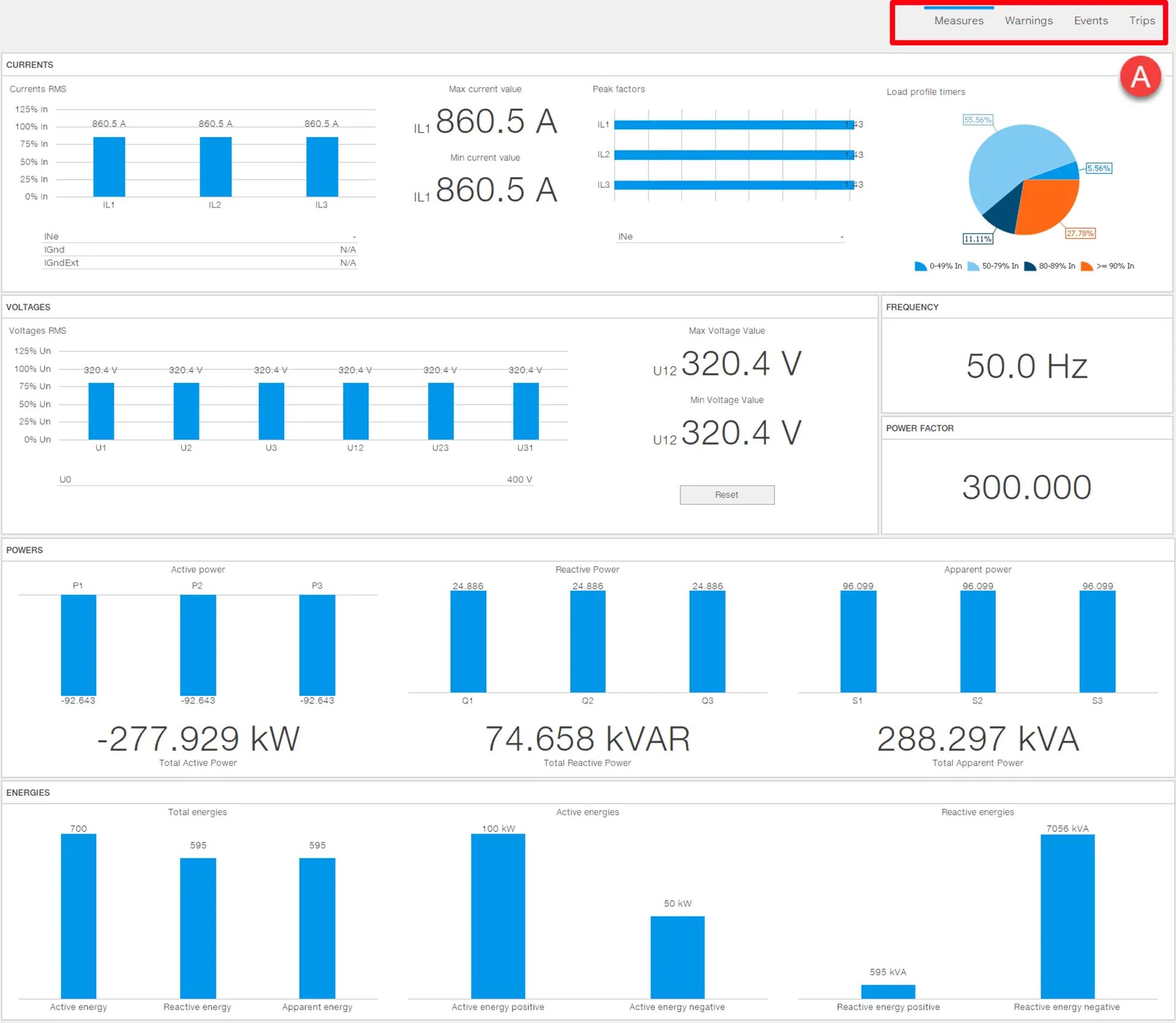

Misure della pagina

measurement page

Descrizione della parte
Un	Menu delle pagine di monitoraggio
Correnti	Area di visualizzazione della misurazione della corrente Corrente RMS: misure acquisite: Corrente di ogni fase Ine: corrente neutra IGnd: corrente di guasto a terra interna IGndEx1: corrente di guasto a terra esterna Valore massimo di corrente: corrente di fase massima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Valore corrente minimo: corrente di fase minima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. fattori di picco di ogni fase e neutro Grafico dei profili di carico
Tensioni	Area di visualizzazione delle misure di tensione Tensioni RMS: misure acquisite: tensione di ogni fase (singola e da linea a linea) U0: tensione neutra Valore massimo della tensione: tensione di fase massima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Valore minimo della tensione: tensione di fase minima misurata. Valore calcolato dall'alimentazione fornita al dispositivo o dall'ultimo reset manuale. Reset: pulsante per reimpostare i valori minimo e massimo
Frequenza	Misurazione della frequenza
Fattore di potenza	Misura del fattore di potenza
Potenza	Area di visualizzazione delle misure di potenza fase e potenza attiva totale fase e potenza reattiva totale fase e potenza apparente totale
Energie

Avvisi pagina

alert signal

Descrizione della parte
Un	Menu delle pagine di monitoraggio
Interventi	Visualizzazione degli ultimi cinque percorsi registrati in sequenza continua
Allarmi	Visualizzazione degli ultimi cinque allarmi registrati in sequenza continua
Avvisi	Visualizzazione delle ultime cinque allerte registrate in sequenza continua
Eventi di viaggio più frequenti	Visualizzazione dei percorsi per tipo di protezione che ha causato il viaggio in un determinato periodo (ultima settimana, ultimo mese, ultimo anno, tutti) Numero di viaggi: totale viaggi nel periodo selezionato Mostra tutti i viaggi: link alla pagina Viaggio (Pagina Interventi)

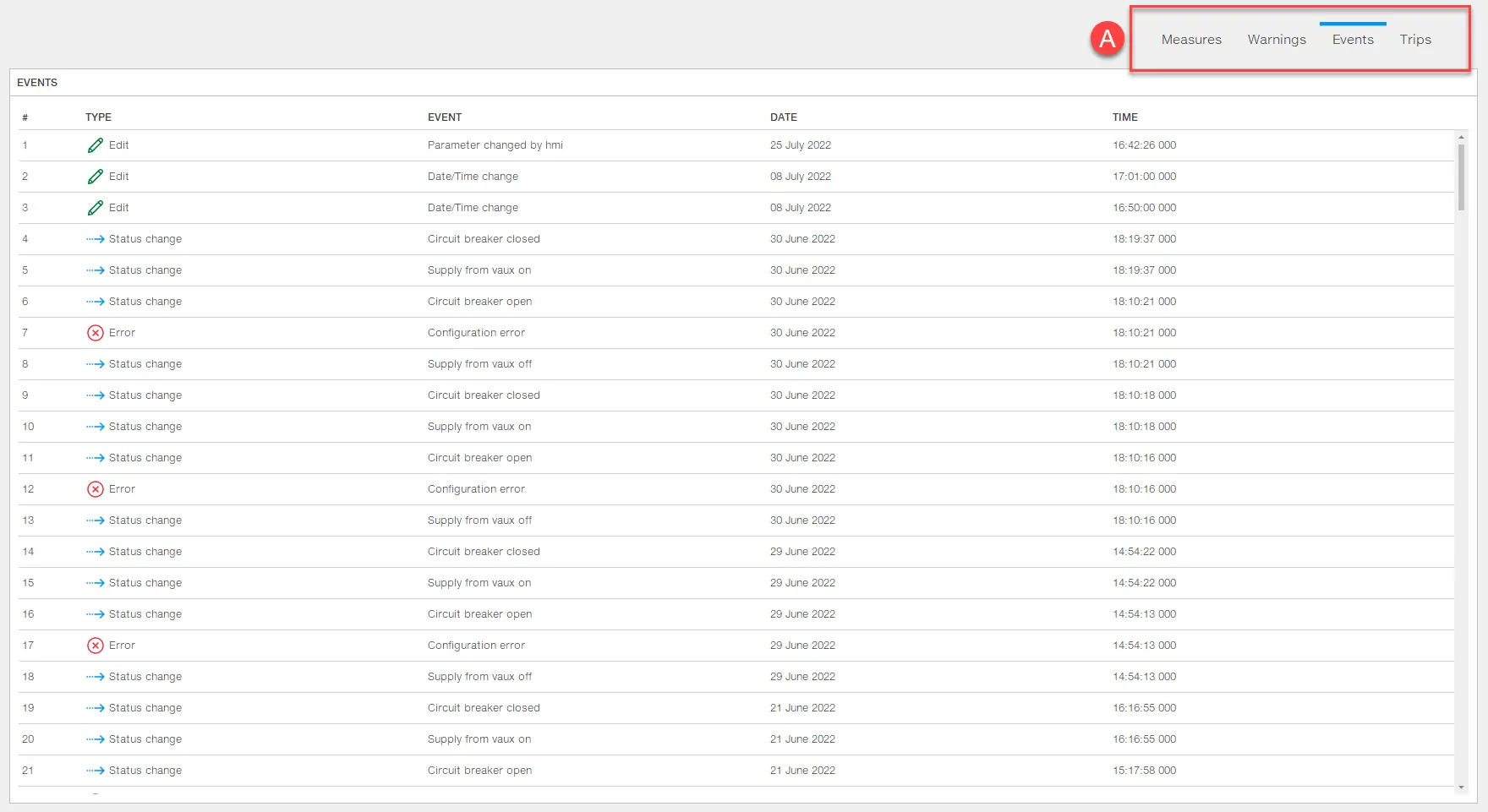

Eventi della pagina

events page

Descrizione della parte
Un	Menu delle pagine di monitoraggio
Avvenimenti	Elenco di tutti gli eventi registrati, inclusi allarmi e interventi. Per ogni evento vengono mostrate le seguenti informazioni: digitare nome Data e ora di registrazione durata

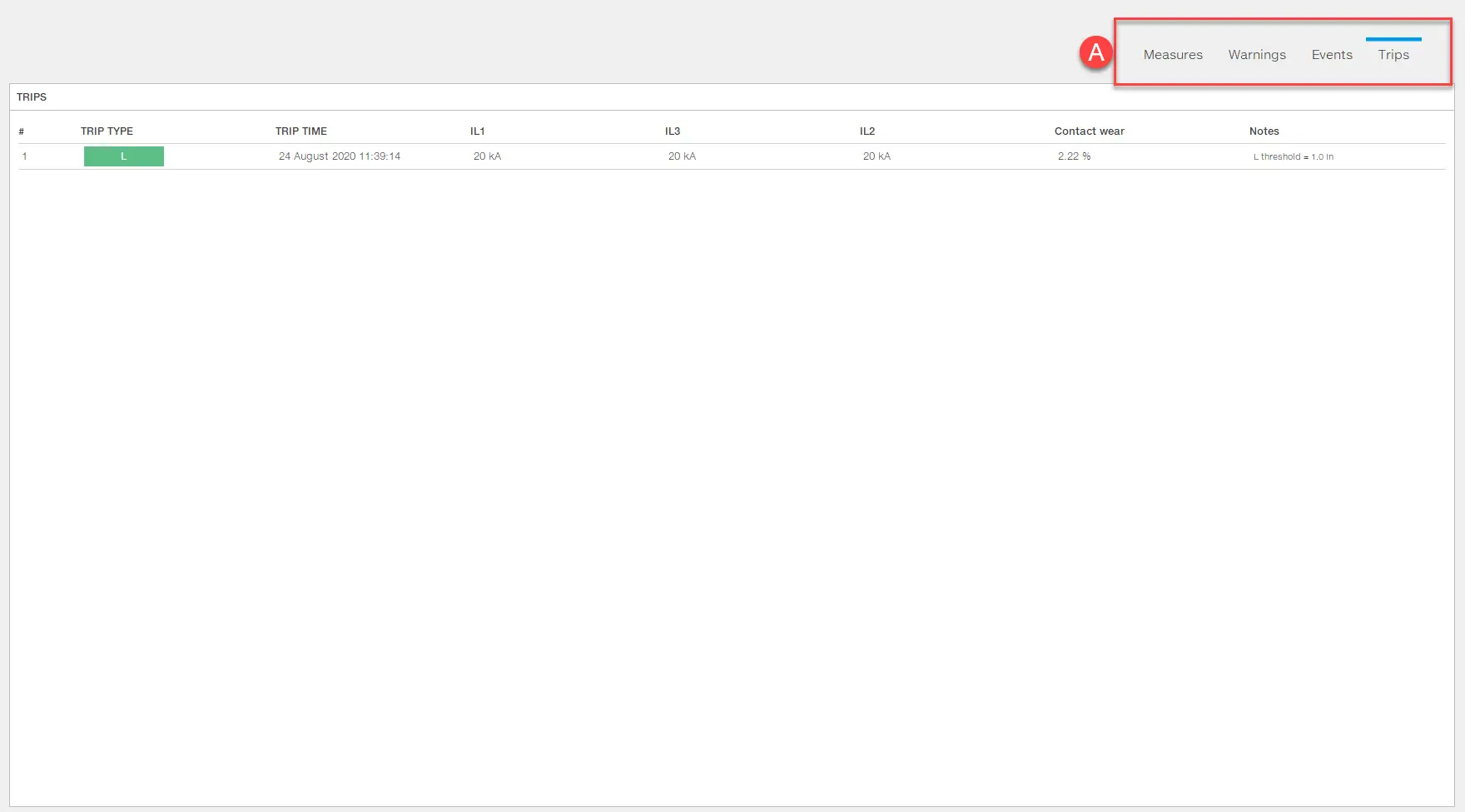

Pagina Interventi

intervention page

Descrizione della parte
Un	Menu delle pagine di monitoraggio
Contenuto	Interventi Elenco dei viaggi registrati Per ogni viaggio vengono fornite le seguenti informazioni: la protezione che ha causato il viaggio Data e ora del viaggio le misure associate alla protezione scattata Stato di usura dei contatti (0% = nessuna usura, 100% = completamente usurato)
