                                Zone d’essai : informations utiles
                            |

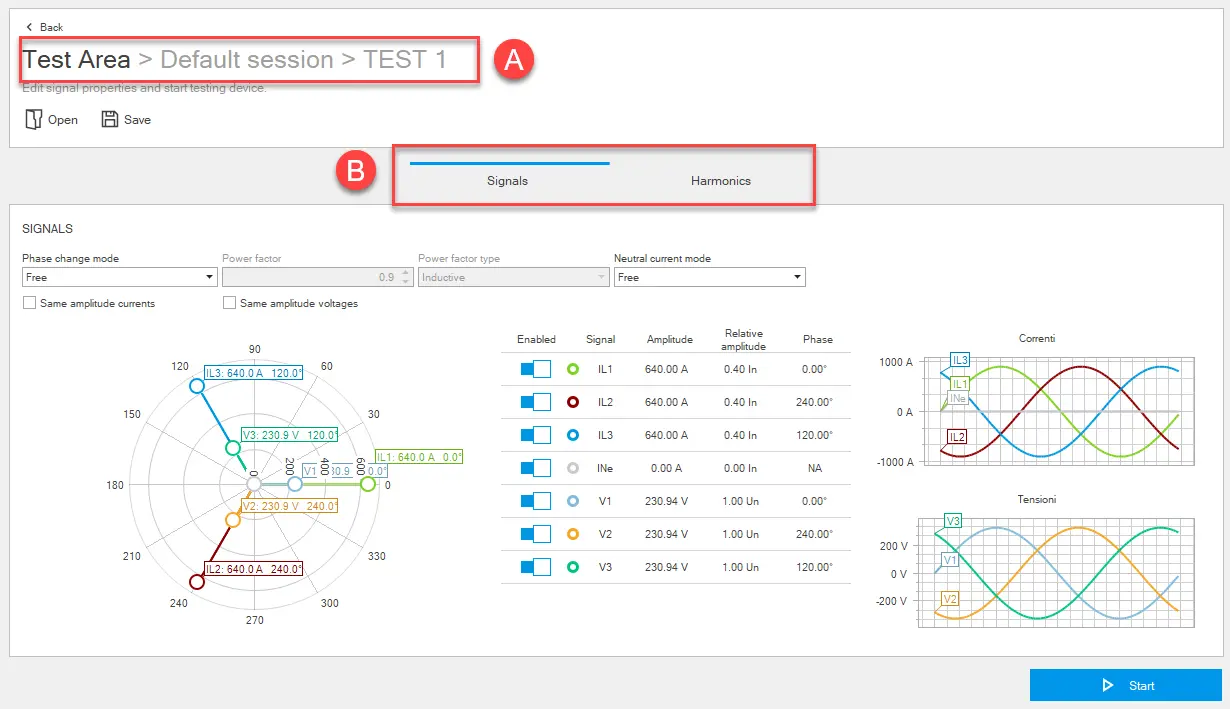

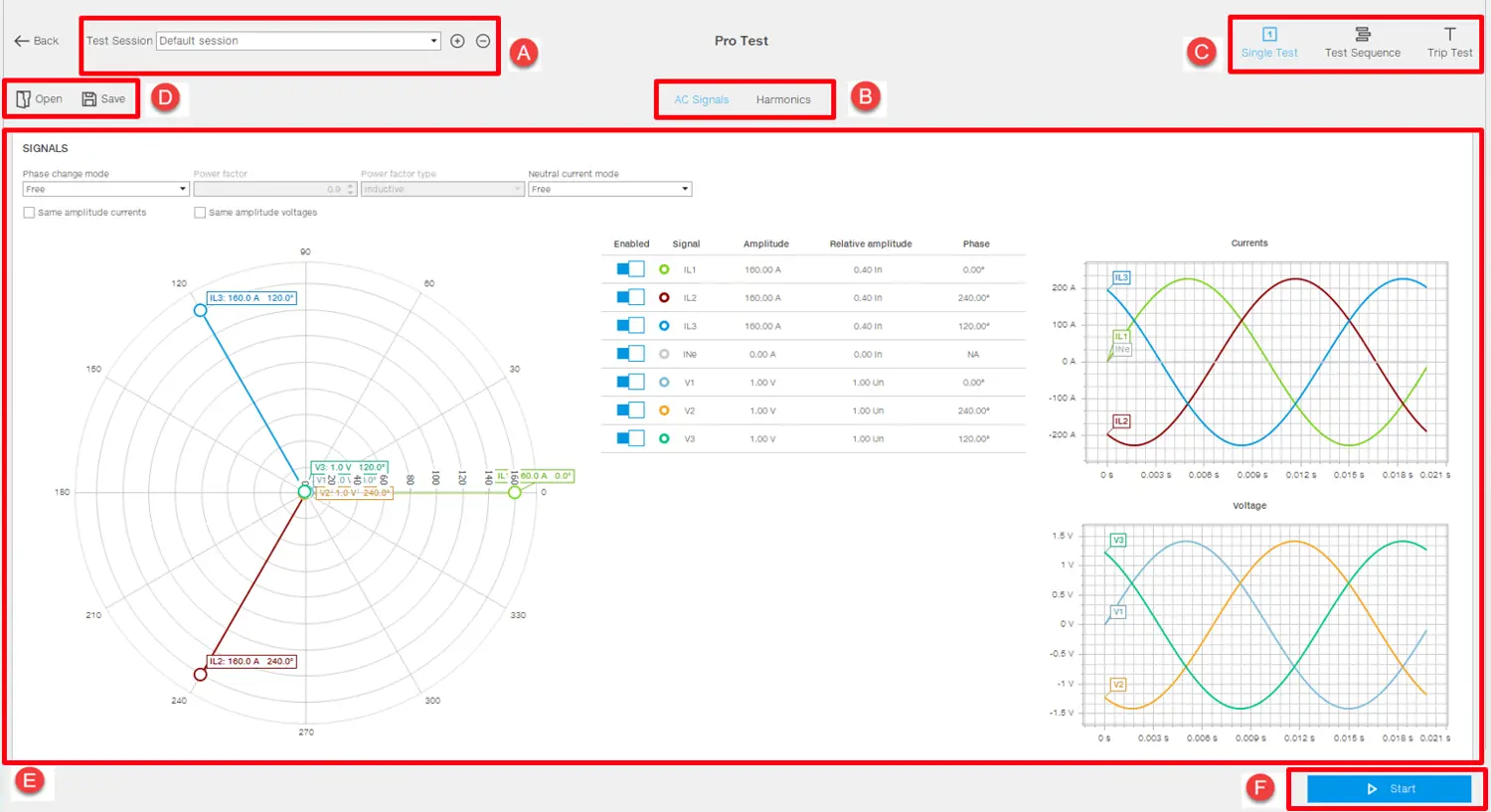

			 Partie
			 |

			 Fonction
			 |

|---|---|
| Précédent | Retourne à la page principale de la fonction Zone de test . |
| Ouvrir | Ouvre un test sur la page qui a été précédemment téléchargée et enregistrée sur le PC. |
| Sauvegarder | Enregistre le test sur le PC au format .test. Remarque : le format .test est un format propriétaire qui ne peut être lu qu’avec Ekip Connect.  |

| Un | Indique la session et le titre du test ouvert |
| B | Sélectionnez l’onglet Signaux ou Harmoniques |
| Commencer | Commence le test |
|

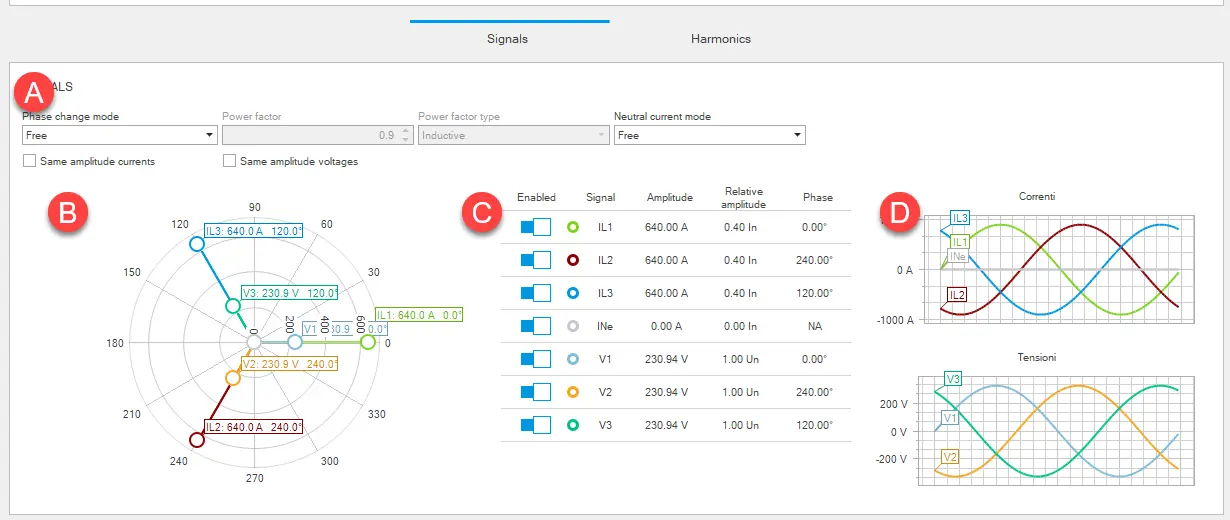

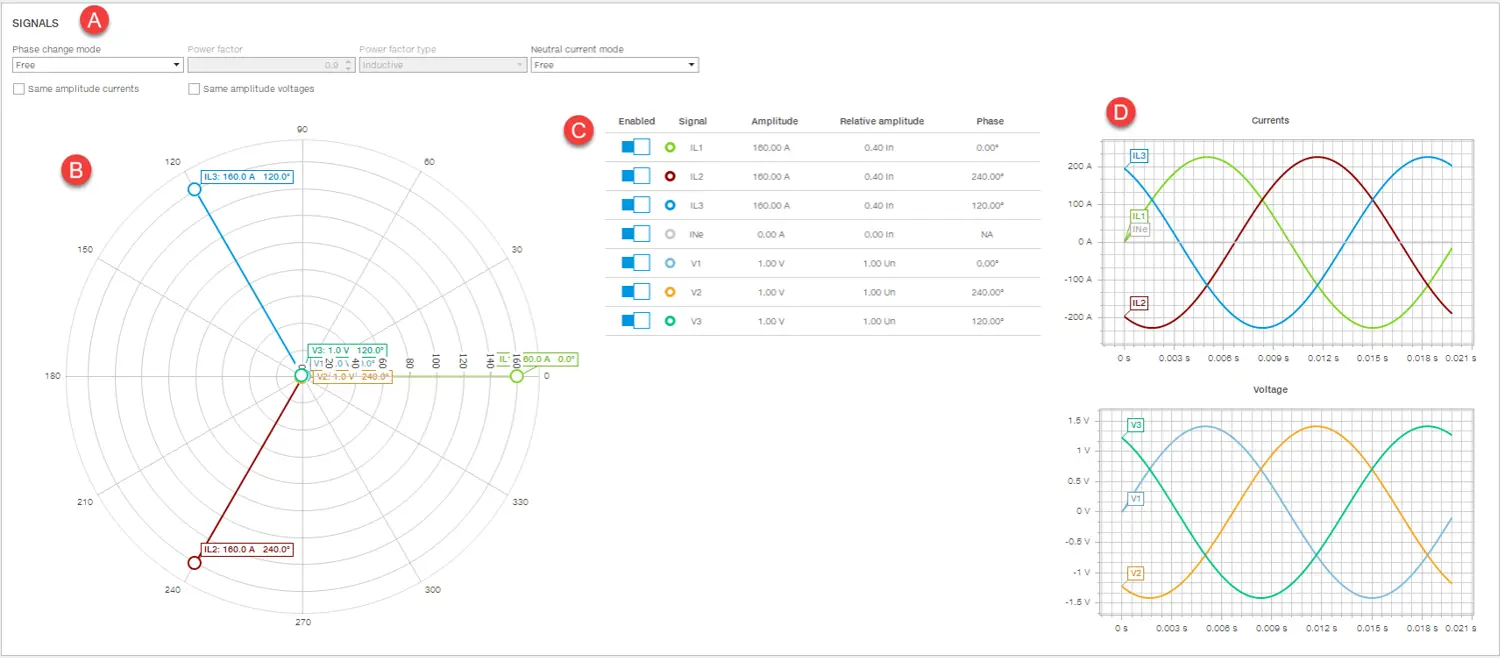

			 Partie
			 |

			 Description
			 |

|---|---|
| Un | Paramètres du signal, par exemple le type de charge (inductive ou capacitive), le facteur de puissance. |
| B | Diagramme de phaseur : affiche et permet d’apporter des modifications au déphasage et à l’amplitude des phaseurs des signaux à simuler pendant l’essai. |

| C |
			 Tableau des signaux : affiche et permet de modifier la valeur numérique de l’amplitude et de la différence de phase de la composante fondamentale des signaux de test. L’amplitude peut être exprimée à la fois en termes relatifs (courant/tension nominale) et en termes absolus (ampères/volts).
			 |

| D | Graphiques de courants et de tensions basés sur les paramètres du diagramme de phaseur ou de la table des signaux. |
|

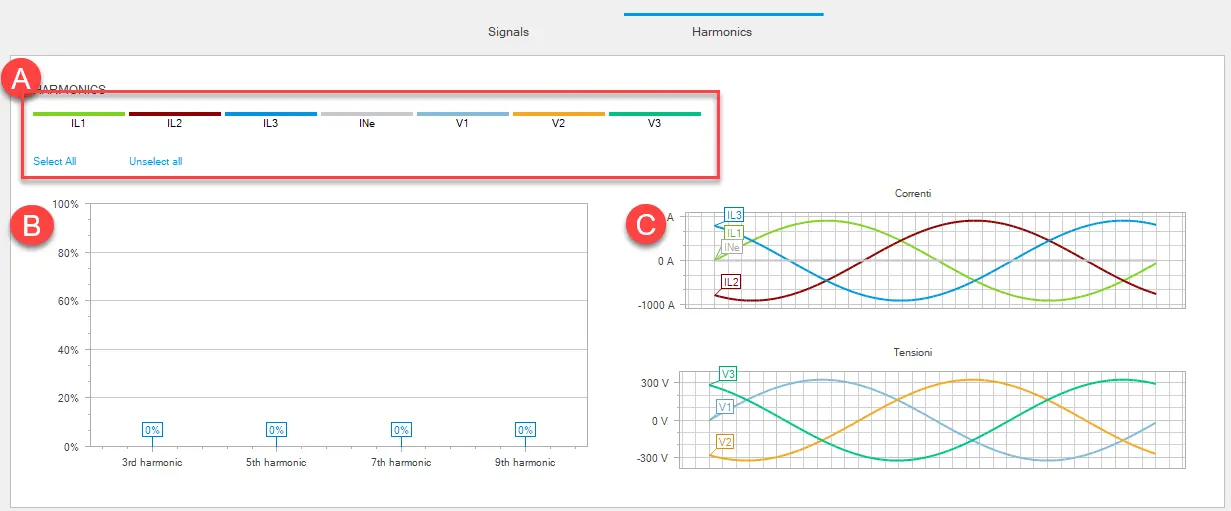

			 Partie
			 |

			 Description
			 |

|---|---|
| Un | Zone de sélection/désélection de la phase ou de la tension de courant pour laquelle l’amplitude des composantes harmoniques doit être modifiée |
| B | Diagramme des harmoniques : affiche et modifie l’amplitude des 3ème, 5ème, 7ème et 9 la composante harmonique des signaux de test AC. |

| C | Graphiques de courants et de tensions basés sur les paramètres du diagramme d’harmoniques. |
