Testgelände: nützliche Informationen

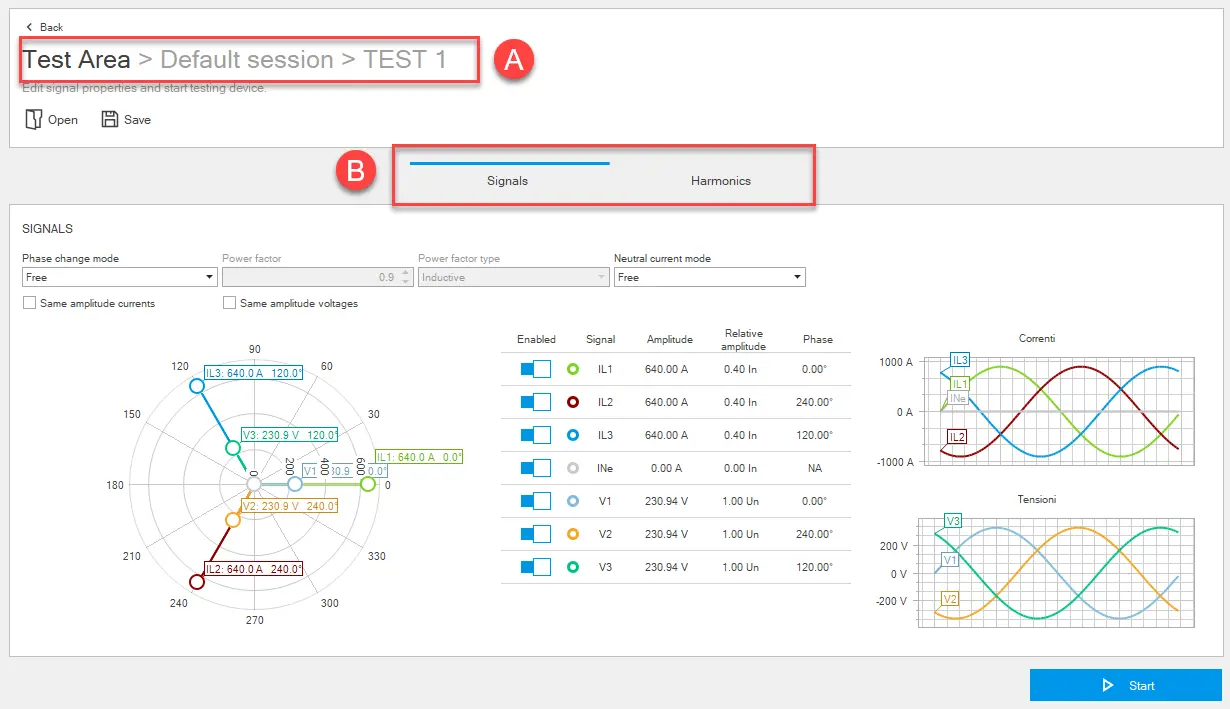

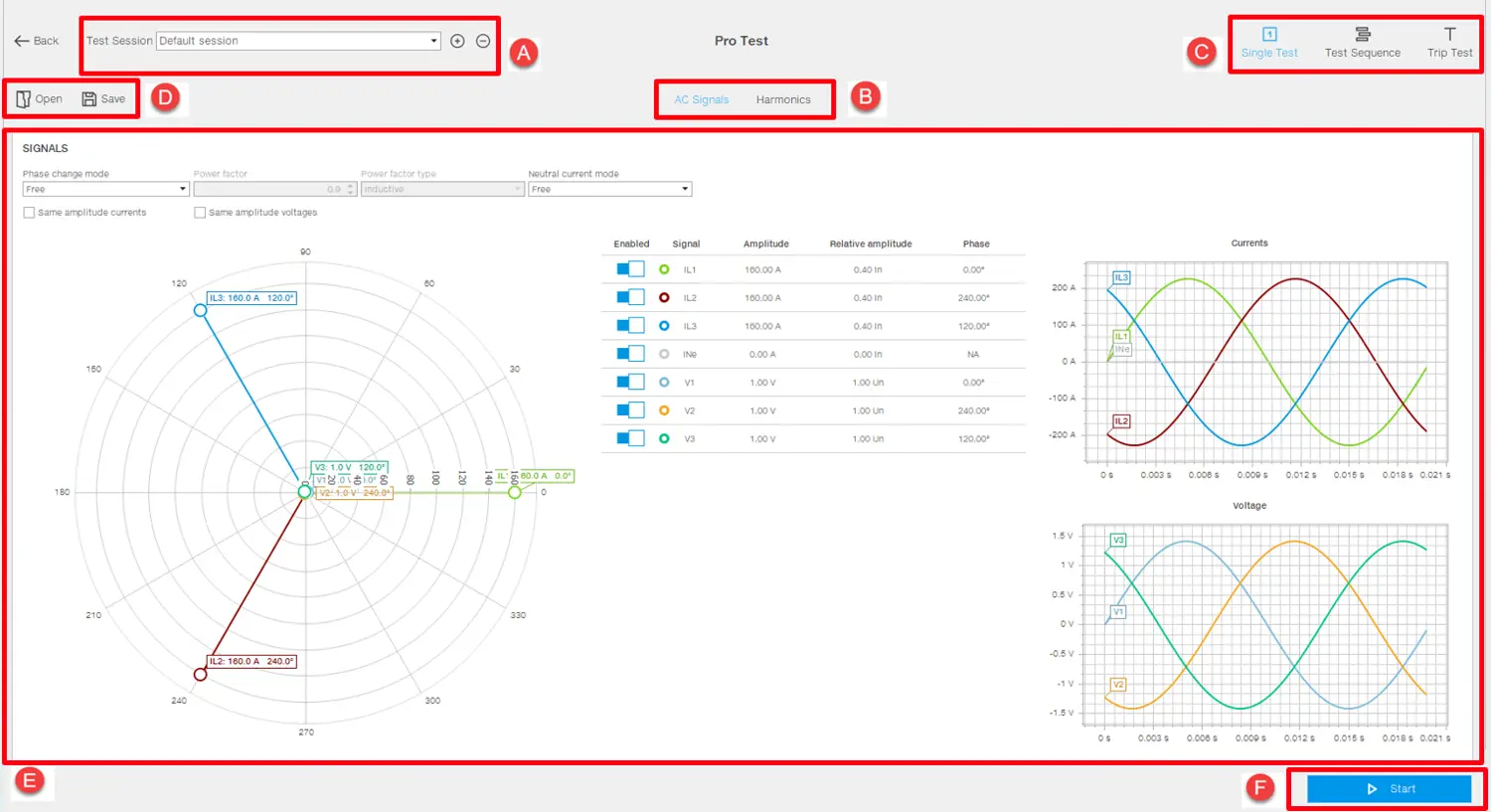

Teil
|
Funktion
|
---|---|
Zurück | Kehrt zur Hauptseite der Funktion Testbereich zurück. |
Offen | Öffnet einen Test auf der Seite, die zuvor heruntergeladen und auf dem PC gespeichert wurde. |
Retten | Speichert den Test im .test-Format auf dem PC. Hinweis: Das .test-Format ist ein proprietäres Format, das nur mit Ekip Connect gelesen werden kann. |
Ein | Gibt die Sitzung und den Titel des offenen Tests an |
B | Wählen Sie den Reiter Signale oder Oberschwingungen |
Anfangen | Startet den Test |

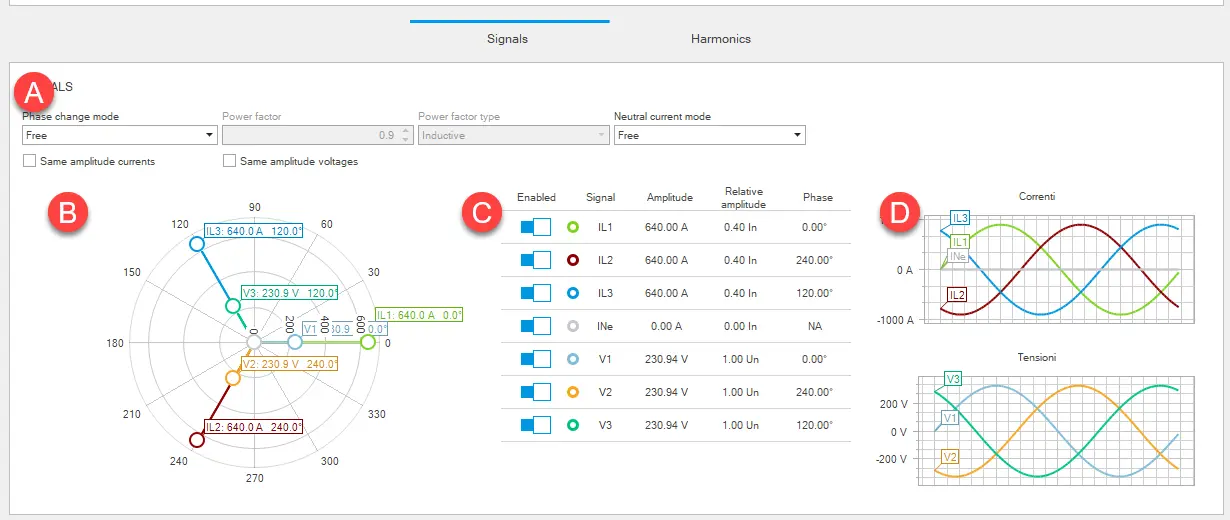

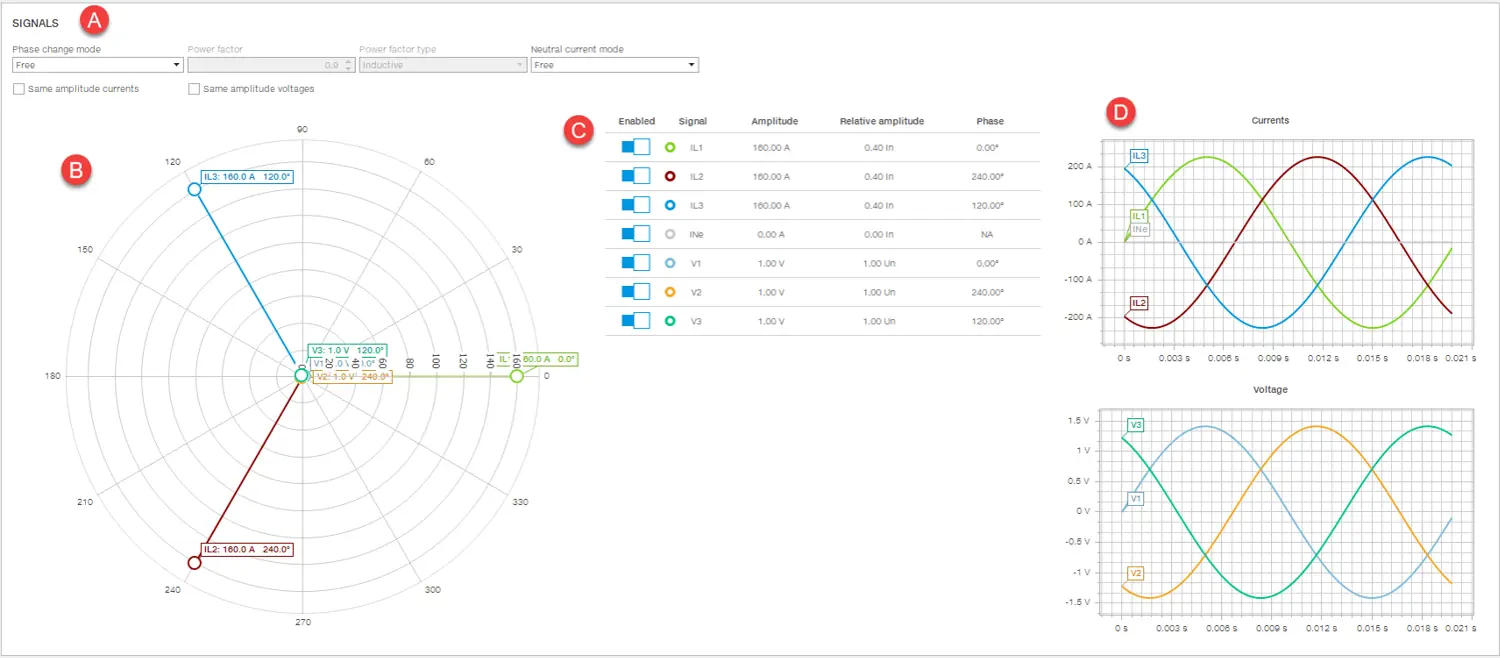

Teil
|
Beschreibung
|
---|---|
Ein | Signaleinstellungen, z. B. Lastart (induktiv oder kapazitiv), Leistungsfaktor. |
B | Phasordiagramm: Zeigt die Phasenverschiebung und die Amplitude der Phasoren der Signale, die während des Tests simuliert werden sollen, an und ermöglicht deren Änderung. Ziehen Sie einfach das Ende eines Phasors, um das Diagramm zu ändern. |
C |
Signaltabelle: Zeigt den numerischen Wert der Amplitude und Phasendifferenz der Grundkomponente der Testsignale an und ermöglicht es Ihnen, ihn zu ändern. Die Amplitude kann sowohl in relativen (Nennstrom/-spannung) als auch in absoluten Werten (Ampere/Volt) ausgedrückt werden.
|
D | Diagramme von Strömen und Spannungen basierend auf den Einstellungen im Phasordiagramm oder in der Signaltabelle. |

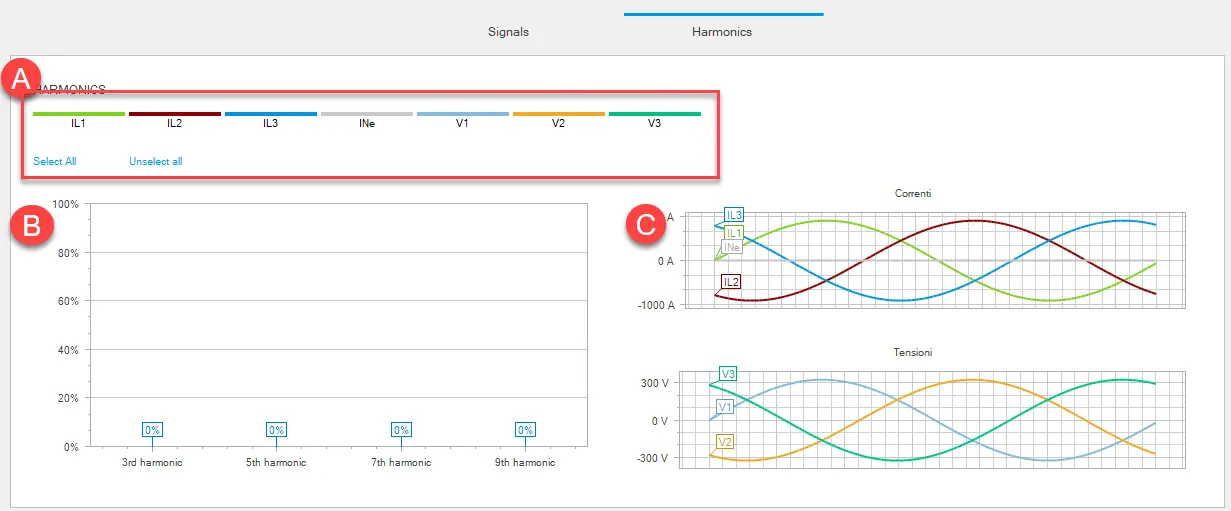

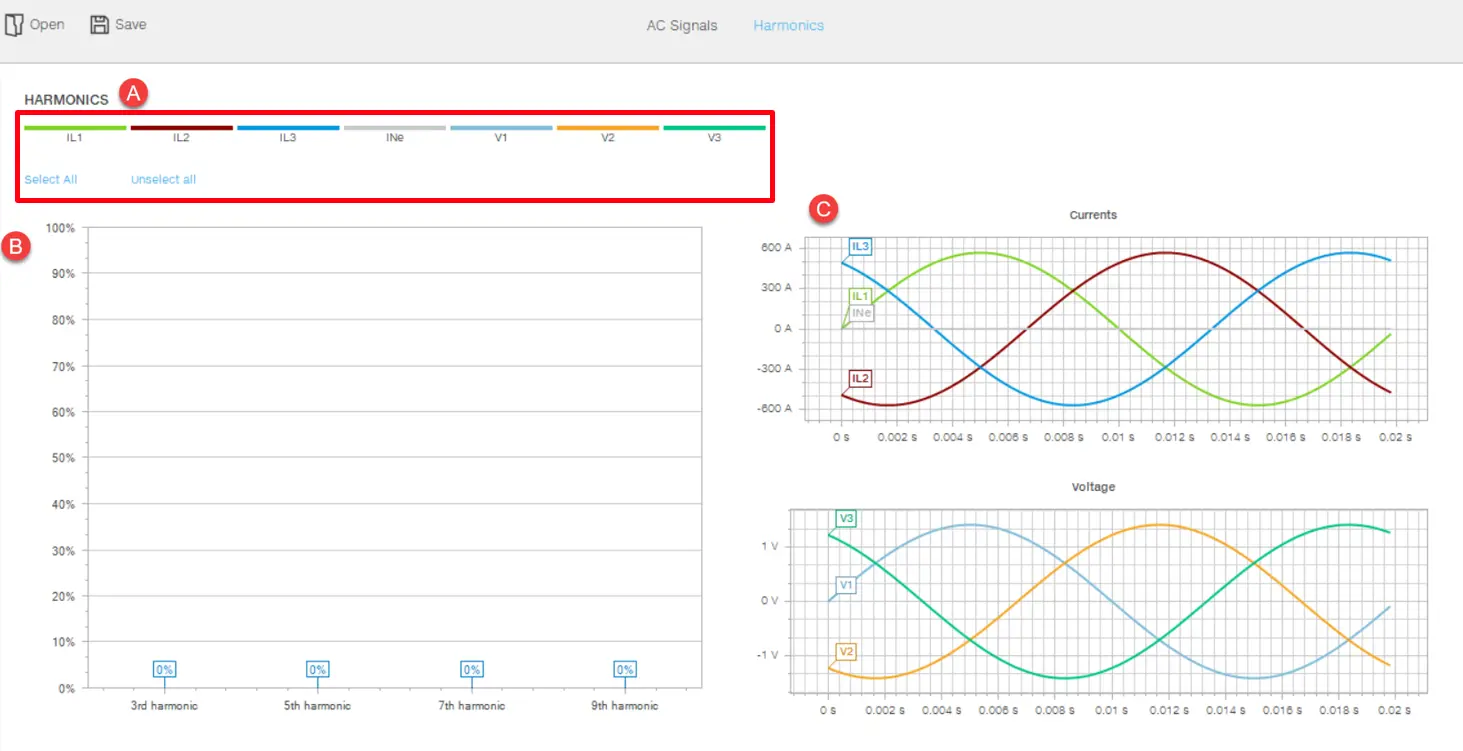

Teil
|
Beschreibung
|
---|---|
Ein | Bereich zum An-/Abwählen der aktuellen Phase oder Spannung, für die die Amplitude der Oberschwingungsanteile geändert werden soll |
B | Oberschwingungsdiagramm: Zeigt die Amplitude der 3., 5., 7. und 9. Oberschwingungskomponente der AC-Testsignale an und ändert sie. Ziehen Sie einfach einen Punkt der Harmonischen, um das Diagramm zu ändern. |
C | Diagramme von Strömen und Spannungen basierend auf den Einstellungen im Oberschwingungsdiagramm. |
