Analyse du réseau Ethernet

Attention : la communication avec le module Ethernet (Ekip Com modbus TCP) n’est possible que si le paramètre « Bus local » est activé. Veuillez vous référer au manuel de l’appareil pour plus d’informations sur son activation.

Comment commencer la numérisation via Ethernet

La procédure d’analyse pour rechercher des périphériques connectés par un réseau Ethernet est décrite ci-dessous.

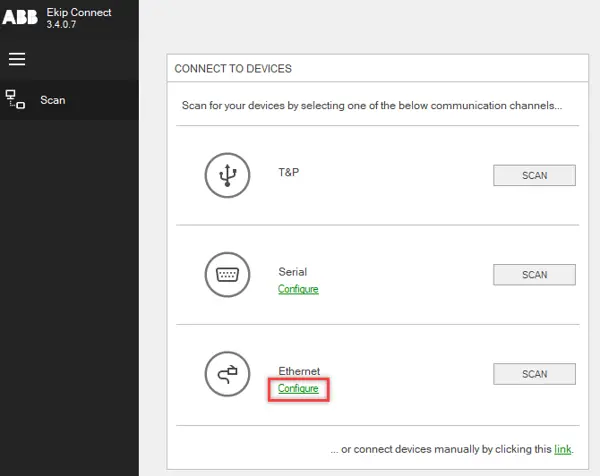

Sur la page Balayage en Connexion aux appareils, pour configurer les paramètres du réseau Ethernet, cliquez sur Configurer à côté du réseau.

Définissez les paramètres et cliquez sur OK.

IMPORTANT : les valeurs définies doivent correspondre à celles définies sur l’appareil.
>> Pour plus de détails sur les paramètres de communication réseau, voir Paramètres de balayage Ethernet.

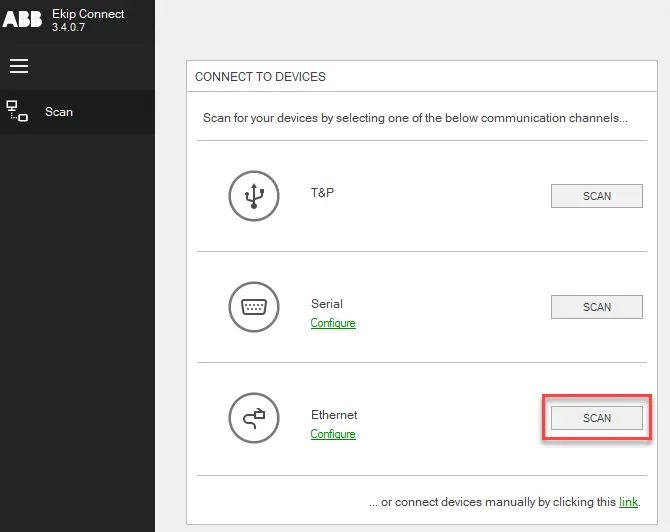

Cliquez sur SCANNING à côté de network : Ekip Connect démarre le scan.

Remarque : pendant le scan, il est possible d’utiliser Ekip Connect. Cependant, il n’est pas possible de lancer une autre analyse.

Une fois l’analyse terminée, procédez comme suit :

S’il a trouvé...	Alors...	Et puis...
Un seul appareil	Les éléments de menu de l’appareil sont affichés. La page Analyse est mise à jour avec des informations sur l’appareil trouvé.	1. Vérifiez que l’état de l’appareil est CONNECTÉ. 2. Sélectionnez la page souhaitée et commencez à configurer et à surveiller l’appareil.
plus d’un appareil	Les éléments de menu pour lesquels Ekip Connect a automatiquement activé la communication s’affichent. La page Analyse est mise à jour avec des informations sur l’appareil trouvé.	1. Cliquez sur SÉLECTIONNER correspondant à l’appareil en question. 2. Vérifiez que l’état de l’appareil est CONNECTÉ. 3. Sélectionnez la page requise pour commencer à configurer et à surveiller l’appareil.

Remarque : si l’analyse se termine et qu’aucun appareil n’a été trouvé, consultez « Dépannage ».

Paramètres de balayage Ethernet

Les paramètres de l’analyse Ethernet sont décrits ci-dessous.

Description du paramètre
Adaptateurs réseau	Permet de sélectionner la carte réseau. IMPORTANT : si un nouvel adaptateur est devenu disponible lors de l’exécution d’Ekip Connect, cliquez sur Actualiser. Intercepter les paquets ARP non sollicités : active la recherche de communication de diffusion pour le balayage automatique du réseau.
Timeout	Temps d’attente maximal pour une réponse des appareils recherchés.
Adresses IP	Utiliser la liste d’adresses IP : recherchez l’appareil dans la liste d’adresses saisie. Utiliser la plage d’adresses IP : recherchez l’appareil dans la plage d’adresses saisie.
Adresses des esclaves	Adresse esclave de l’appareil.
