Balayage manuel

Démarrage de la numérisation manuelle

La procédure de recherche manuelle d’un périphérique est décrite ci-dessous.

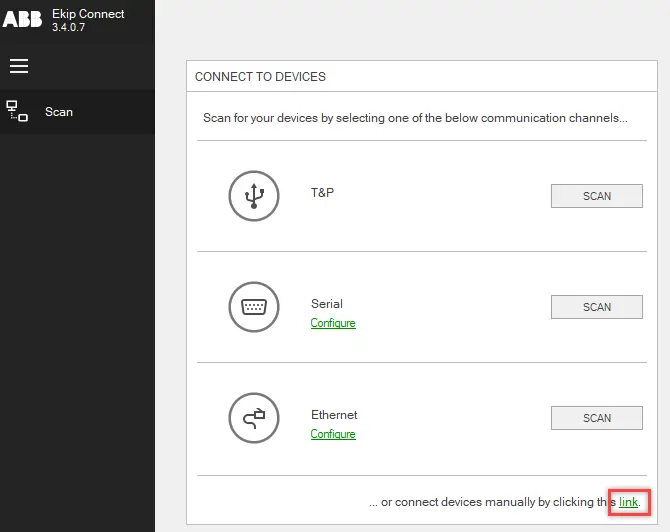

Sur la page Numérisation en connexion aux appareils, cliquez sur Lien.

Sélectionnez le type de périphérique, l’adresse esclave du périphérique et le protocole de communication.
Définissez les paramètres de communication Modbus de l’appareil à rechercher et cliquez sur OK.

IMPORTANT : les valeurs définies doivent correspondre à celles définies sur l’appareil.

>> Pour plus de détails sur les paramètres de la communication série via le bus, voir « Paramètres de balayage manuel » .

Une fois l’analyse terminée, les options de menu disponibles pour l’appareil s’affichent et la page Analyse est mise à jour avec des informations sur l’appareil trouvé. La page principale de l’appareil s’ouvre également.
Vérifiez que l’état de l’appareil est CONNECTÉ.
Sélectionnez la page requise pour commencer à configurer et à surveiller l’appareil.

Remarque : si l’analyse se termine et qu’aucun appareil n’a été trouvé, consultez « Dépannage ».

Les principaux paramètres de la numérisation manuelle sont décrits ci-dessous.

Description du paramètre
Modbus RTU
Nom du port	Port à utiliser pour l’analyse. : met à jour la liste des ports disponibles.
Baudrate [bits/s]	Vitesse de communication (vitesse en bauds).
Bits de données	Sélectionnable de 5 à 8.
Parité	Modes de surveillance des erreurs du paquet d’informations.
Mors d’arrêt	Sélectionnable Aucun, 1, 1,5 et 2
Délai d’expiration [ms]	Temps d’attente maximal pour une réponse des appareils recherchés (100 ms par défaut).
Modbus TCP
Adresse IP	Insérer l’adresse IP
Délai d’expiration [ms]	Temps d’attente maximal pour une réponse des appareils recherchés (300 ms par défaut).
